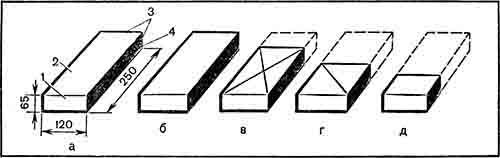

Рис. 16. Кирпич и его части:
Для перевязки швов и в зависимости от размера печи приходится применять целый кирпич и его части (рис. 16), при этом кладут кирпич по-разному (рис. 17).

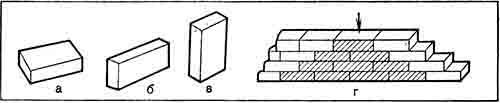

Рис. 17. Укладка кирпича:
Стенки печи выкладывают разной толщины. Чтобы получить тонкие стенки, кладку выполняют на ребро или в четверть кирпича (рис. 18, а). Широко распространена кладка в половину кирпича, то есть с укладкой его плашмя (рис. 18, б). Такую же толщину кладки можно получить из двух четверок, укладывая кирпич на ребро (рис. 18, в). Кладку в три четверти кирпича выполняют в половину и в четверть кирпича, то есть на ребро (рис. 18, г).

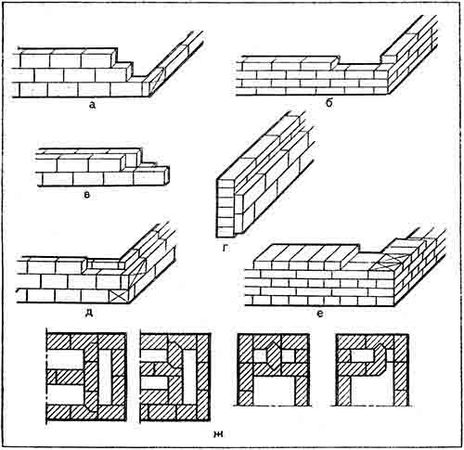

Рис. 18. Печная кладка стенок разной толщины:
Кладку в половину кирпича с полным перекрытием швов ведут из двух четверок на ребро, но так, чтобы один ряд кладки находился на 5–6 см выше другого и швы одного ряда не совпадали со швами другого (рис. 18, д).
Стенки в один кирпич кладут поочередно из тычковых рядов, когда кирпичи уложены поперек стенки, и ложковых, когда кирпичи укладывают вдоль стенки. Для перевязки швов применяют трехчетверки (рис. 18, е).
Нередко внутри печей при устройстве дымовых каналов или для других целей кирпич укладывают на стальные полосы. В этом случае вставка металла нежелательна: расширяясь больше кирпича, металл разрушает кладку. Чтобы избежать этого, стальные полосы иногда кладут свободно, не закрывая их.
Во всех случаях при кладке стенок внутри печи их лучше всего крепить с наружными стенками "в замок". Это прочно и надежно (рис. 18, ж).
Каждый ряд кладки следует выполнять так, чтобы он перевязывался в швах половиной кирпича, а там, где применяют трехчетверки и половинки, допускается минимальная перевязка в четверть кирпича.
Размещение печей и определение их размеров
Размещение печей
Прежде чем приступить к кладке печи, необходимо определить ее место в помещении. В любом здании печей и дымоходов должно быть как можно меньше, особенно в зданиях с внутренними стенами, в которых нельзя устраивать дымоходы.
Отопительные печи чаще всего подвигают ближе к капитальной внутренней стене и одновременно к входной двери, чтобы не носить топливо через всю комнату. Печи располагают ближе к углу помещения. Однако их устанавливают так, чтобы все поверхности могли отдавать тепло помещению и была возможность свободно осматривать печи и систематически убирать пыль. Чтобы не делать длинных перекидных рукавов для отвода дымовых газов, не следует ставить печь далеко от капитальной стены с дымоходами. Устанавливать их надо с открытыми отступками шириной не менее 150–200 мм. Закрытая отступка с вентиляционными отверстиями нежелательна, потому что примыкающая к стене стенка не отдает тепло, а собирающуюся пыль невозможно удалить.
Размещать печь в средней части стены нежелательно, так как она займет значительную часть полезной площади.
Установка в каждой комнате отдельной печи имеет свои преимущества, так как в теплое время не приходится топить все печи, а топят только те, которые необходимо.
При коридорной планировке здания можно одну печь размещать так, чтобы она отапливала два соседних помещения и выходила топкой в коридор. Вместо коридора одной печью можно одновременно отапливать три комнаты. На рисунке 19 показан вариант размещения угловой и прямоугольной печей, отапливающих три комнаты.

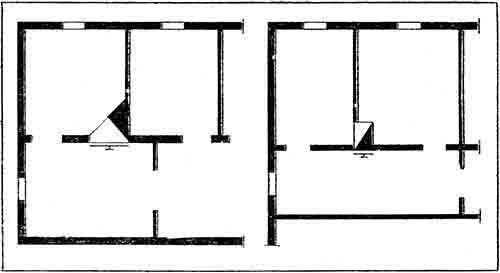

Рис. 19. Установка угловой и прямоугольной печей, отапливающих три комнаты
В квартире для одной семьи желательно класть одну печь на две комнаты.
При всех случаях следует помнить о том, чтобы теплоотдача печей распределялась пропорционально теплопотерям каждого помещения.
Вариант размещения печи для отопления четырех комнат показан на рисунке 20. Такая печь имеет большие размеры и занимает много места. Кроме того, ее стенки выделяют тепло пропорционально потерям каждой комнаты. В этом случае две комнаты проходные.
Рис. 20. Установка одной печи для отапливания четырех комнат
В деревянных зданиях ограничен выбор мест установки печей. Там приходится применять насадные трубы. Печи с насадными трубами удобно размещать в любом месте, но следует предусмотреть, чтобы труба не попадала на балку перекрытия и стропила. Насадные трубы ставят только на массивных толстостенных печах. Тонкостенные печи в целях противопожарной безопасности не рекомендуется строить с насадными трубами.
Коренные трубы необходимы для отвода дымовых газов от кухонных очагов и одновременно дымовых газов от отопительных печей. Для этого в коренной трубе делают нужное количество вертикальных дымовых каналов, так называемых стояков (рис. 21).
Рис. 21. Подключение печей к коренной трубе:
Рис. 22. Установка печей в комнатах дома и их подбор на теплоотдачу:
Рассмотренный вариант показывает целесообразность возведения коренной трубы в доме с тремя-четырьми комнатами.
Если в доме несколько комнат, каждую из которых занимает отдельная семья, желательно ставить столько печей, сколько имеется комнат.
Когда предусматривается кухня-столовая, то целесообразнее класть комбинированные отопительно-варочные печи с обязательным устройством вентиляции. Вообще надо всегда предусматривать вентиляцию комнат, кухни, санузла через вытяжные каналы, которые располагают рядом с дымоходами. Вытяжные каналы, нагреваясь от дымоходов, тем самым способствуют более интенсивной вентиляции. Для строительства индивидуальных домов имеется множество типовых проектов, в которых тщательно разработаны и подобраны всевозможные печи и указаны места их расположения.
Определение размеров печей
Размеры печей определяют или их подбирают на основании расчета теплопотерь отапливаемых помещений. Точный расчет теплопотерь сложен и его выполняют по специальному методу и имеющимся нормам, которые предусматривают, что теплоотдача печи при двух топках в сутки может быть на 15 % больше или меньше теплопотерь помещения.
При расчете отопления необходимо знать теплопотери всех видов конструкций дома: стен, дверей, оконных проемов, перекрытий, материалов, из которых сделаны стены, высоту, наружную температуру воздуха и др. При неправильном расчете или выборе печи она будет или много выделять тепла, или наоборот. Правильно выбранная печь должна соответствовать средней часовой теплоотдаче и такой же часовой теплопотере. Таким образом, количество теряемого помещением тепла должно соответственно возмещаться теплом, выделяемым печью.
Рассмотрим самые простейшие и приближенные способы определения размеров печей.
Пример 1. Зеркало печи, выходящей в отступку, дает в 2 раза меньше тепла, щитки от плиты - в 1,5 раза меньше, чем печи, поэтому их поверхность должна быть в 2–2,5 раза больше указанных данных
