Пропитку древесины в высокотемпературных ваннах(с петролатумом) применяют для антисептирования сырой древесины. Древесину загружают в ванну с расплавленным жидким петролатумом, имеющим температуру 120–140 °C, и выдерживают в ней некоторое время для нагревания и сушки, затем древесину перемещают в холодную ванну с масляным антисептиком с температурой 65–75 °C на 24–48 ч. В этом способе совмещаются сушка и антисептирование древесины.
Пропитку древесины под давлениемпроизводят водными и масляными антисептиками в специальных стальных цилиндрических котлах-ретортах с рабочим давлением 0,6–0,8 МПа. Для этого лесоматериал загружают в пропиточный бак и герметически закрывают, т. е. создают вакуум. Затем бак наполняют антисептиком и повышают давление до 0,6–0,8 МПа, после чего давление доводят до нормального, удаляют антисептики и вынимают лесоматериал. При пропитке древесины масляными антисептиками их предварительно подогревают, чтобы температура в баке при пропитке не была ниже установленного предела.
Предохранение древесины от возгорания.Легкая возгораемость древесины – один из существенных ее недостатков. Предохранить древесину от возгорания можно конструктивными мерами: удалением от источников нагревания, применением прокладок из несгораемых материалов (бетона, кирпича и т. д.), покрытием слоем малотеплопроводного материала (асбестом, штукатуркой и т. п.) или обработкой огнезащитными веществами. Применяют два способа обработки покрытия: красками и антипиренами – специальными химическими веществами.
Огнезащитные краскипо составу бывают силикатные, казеиновые, масляные и хлорвиниловые. Силикатные краски изготовляют на основе растворимого стекла, они обладают высокими огнезащитными свойствами. При окраске древесину покрывают слоем огнезащитной краски, которая сама по себе не горит, долго не разрушается от огня и плохо проводит тепло.
Антипиреныпредставляют собой более надежное средство в борьбе с воспламеняемостью древесины. Они при высокой температуре либо плавятся, либо выделяют газы, препятствующие горению. Равномерно пропитанное антипиреном сухое дерево при высокой температуре не воспламеняется, а только тлеет. Лучшими огнезащитными свойствами обладают антипирены, содержащие соли аммония или борной и фосфорной кислот. Пропитку древесины антипиренами производят так же, как и пропитку водорастворимыми антисептиками, что дает лучшие результаты, чем покрытие ее огнезащитными красками.
Породы древесины и их применение в строительстве
Наиболее широко в строительстве используются хвойные породы. Древесина хвойных пород характеризуется резко выраженным очертанием годовых слоев.
Лиственные породы делятся на кольцесосудистые и рассеяннососудистые. Годовые слои у первой группы пород хорошо видны на всех разрезах. Крупные сосуды на поперечном разрезе собраны кольцом в весенней части годового слоя. Лиственные рассеяннососудистые породы характеризуются тем, что годовые слои их хорошо видны на поперечном разрезе и слабо на радиальном и тангетальном.

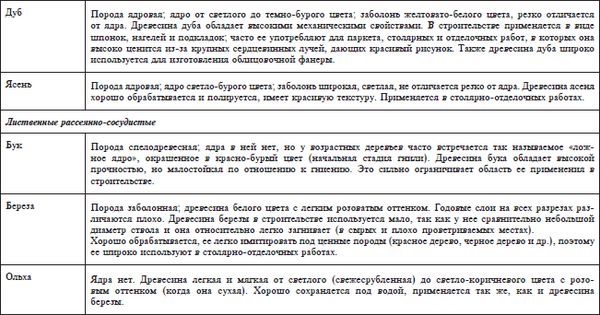

В таблице 1 приведены основные свойства наиболее распространенных хвойных и лиственных пород древесины.
Сушка лесных материалов
Свежесрубленная древесина имеет влажность значительно большую, чем допускается при ее использовании. При быстром высыхании древесины возможно коробление и растрескивание. Поэтому перед использованием древесины в строительстве ее сушат, что предохраняет от загнивания, увеличивает прочность, уменьшает плотность и склонность к изменению формы и размеров. В настоящее время применяют следующие способы сушки древесины: воздушную (естественную), камерную, электросушку, сушку в горячих жидкостях. Основными являются воздушная и камерная сушки.
Воздушная сушкапроводится на открытом воздухе, под навесом или в закрытых складах. Продолжительность сушки древесины с исходной влажностью 60 % до влажности 20 % в зависимости от времени года – 15–60 суток. Воздушная сушка требует больших площадей, зависит от климатических условий и времени года, не исключает загнивания древесины, а высушивание ее возможно только до воздушно-сухого состояния.
Камерную сушкуосуществляют в специальных камерах-сушилках с помощью нагретого и увлажненного воздуха или топочных газов с температурой 40-105 °C. При камерной сушке соблюдается определенный режим, т. е. соотношение между температурой и влажностью воздуха. Нарушение режима сушки может привести к растрескиванию и короблению древесины, к увеличению брака и удлинению сроков сушки. Искусственная сушка не только сокращает сроки сушки, но позволяет высушивать изделия до влажности ниже 16 %, получать древесину высокого качества, без коробления и трещин. К недостаткам камерной сушки относится необходимость иметь специальное оборудование и помещение, а также значительный расход топлива, электроэнергии и рабочей силы.
Материалы, изделия и конструкции из древесины
В строительстве применяют следующие виды лесных материалов и изделий: лесоматериалы круглые (бревна), пиломатериалы и заготовки, изделия строганые погонажные, материалы для полов, плиты столярные, материалы для кровель, фанеру и столярные изделия. К деревянным конструкциям относятся: несущие конструкции, изготовляемые из естественной (неклееной) древесины; комплекты изделий и деталей для домов и клееные конструкции.
Лесоматериалы круглые
Лесоматериалы круглые (бревна) строительные из хвойных и лиственных пород представляют собой отрезки стволов деревьев толщиной на верхнем торце не менее 12 см, подтоварник – диаметром 8-11 см, а жерди – 3–7 см. Бревна должны быть очищены от сучьев заподлицо с поверхностью и окорены с полным удалением луба. По назначению бревна подразделяют на строительные и пиловочные.
Бревна строительныеизготовляют преимущественно из сосны, лиственницы, кедра, реже из ели и дуба. Их используют для несущих конструкций: свай, пролетных строений мостов в гидротехническом строительстве, опор воздушных линий связи и т. п. Длина бревен 3–6,5 м с градацией в 0,5 м. В зависимости от качества древесину делят на четыре сорта. В строительстве применяют древесину 2-го и 3-го сортов.
Пиловочные бревнастволов хвойных и лиственных пород используют для получения пиломатериалов. Кряжи – обрезки ствола дерева чаще березы, ольхи, осины (диаметром более 200 мм) – используют в производстве фанеры.
Хранение круглых лесоматериалов осуществляют в штабелях по породам, категориям и длине.
Пиломатериалы, заготовки из древесины хвойных и лиственных пород
Пиломатериалы получают продольной распиловкой древесины: на доски толщиной 100 мм и менее при соотношении ширины к толщине более 3; бруски толщиной 100 мм и менее при отношении ширины к толщине 3 и менее; брусья (четырех– и двухкантные) толщиной и шириной более 100 мм. По характеру обработки пиломатериалы делят на обрезные, у которых обе кромки пропилены по всей длине, не обрезные, у которых кромки не пропилены или пропилены меньше, чем на половину длины.
Из хвойных пород изготовляют пиломатериалы трех видов: доски, бруски и брусья. Доски производят толщиной 13–40 мм и шириной 80-250 мм; бруски – толщиной 50-100 мм и шириной 80-200 мм; брусья – толщиной 130–250 мм и шириной 130–250 мм. Пиломатериалы из хвойных пород имеют длину до 6,5 м с градацией в 0,25 м.
Из лиственных пород пиломатериалы изготовляют длиной 1–6,5 м с градацией в 0,25 м, толщиной 13–75 мм и шириной 80-200 мм. Пиломатериалы для клееных конструкций должны иметь влажность не более 15 %, а для пролетных строений мостов и других несущих конструкций – не более 25 %.
Древесина, применяемая для пиломатериалов, должна быть высокого качества и не должна содержать гнили, а для пиломатериалов первой и второй категорий – также червоточины, пасынков, гнилых и табачных сучков.
Заготовкаминазывают пиломатериалы, заготовленные применительно к габаритным размерам изделий из древесины с припусками на усушку и обработку, предусмотренными действующими стандартами. В зависимости от вида обработки заготовки делят на пиленые, клееные и калиброванные (предварительно простроганные); в зависимости от размера заготовки – на тонкие (толщиной до 32 мм), толстые (толщиной более 32 мм), досковые (толщиной 7-100 мм и шириной более двойной толщины) и брусковые (толщиной 22-100 мм и шириной не более двойной толщины). Длину заготовок из хвойных и лиственных пород устанавливают 0,3–1 м с градацией 50 мм и свыше 1 м с градацией 100 мм.
Влажность пиленых заготовокне должна превышать 18–22 %, а клееныхи калиброванных -должна соответствовать влажности готовых изделий. К строганым погонажным деталямотносят наличники, раскладки, плинтусы, доски для настила чистых полов, поручни для перил, проступи, доски подоконные и наружную обшивку. Строганые погонажные материалы делают из древесины хвойных и лиственных пород. Погонажные изделия изготовляют длиной 2,1 м и более с градацией через 100 мм. Влажность древесины для досок чистого пола не должна превышать 12 %, а для других деталей – не более 15 %. Погонажные строганые изделия могут быть не только цельными, но и составными как по сечению, так и по длине. Во всех случаях соединение выполняют на клею.
