1.6. Сеть
В архитектуре клиент/сервер сетевые службы используются для взаимодействия отдельных уровней. Коммуникации между компонентами SAP R/3 и другими системами основаны на протоколе TCP/IP.
CPI-C
Система SAP R/3 предусматривает различные службы, обеспечивающие коммуникацию. Для взаимодействия программ АВАР используется специальный интерфейс SAP R/3 под названием CPI-C (Common Programming Interface for Communication). Он выполняет функции стандартизованного и согласованного интерфейса коммуникации. Интерфейс CPI-C соответствует стандарту SAA (System Application Architecture), предложенному компанией IBM в 1987 г. Этот стандарт охватывает:
1. Методы установления коммуникации
2. Управление коммуникацией
3. Обмен информацией
4. Методы завершения коммуникации (закрытия соединения)
За преобразование вызовов CPI-C отвечает шлюз SAP Gateway. Интерфейс CPI-C всегда используется для коммуникации между разными системам SAP R/3 при взаимодействии систем SAP R/3 и SAP R/2, а также при выполнении программ вне системы. Короткие сообщения обрабатывает сервер сообщений (Message Server).
Шлюз SAP
При обмене большими объемами данных используется конкретная специальная служба шлюза SAP (SAP Gateway на базе TCP/IP или LU6.2). Язык CPI-C является в SAP R/3 составной частью языка программирования АВАР (Starter Set), который включает в себя дополнительные функции преобразования данных. Чтобы избавить пользователей от необходимости написания на СРТС собственных подпрограмм коммуникаций, SAP R/3 предлагает интерфейс RFC (Remote Function Call - Вызов удаленной функции). RFC использует отдельный протокол для вызова внутренних и внешних функций, обслуживаемых библиотекой функций SAP R/3. Для выполнения модуля функции на любом компьютере в той же системе SAP R/3 или в других системах R/3 и R/2 можно применять параметр Destination (назначение). RFC поддерживает асинхронную и синхронную коммуникации (см. главу 13).
Недостаток синхронной коммуникации состоит в том, что программа может вызывать другую удаленную программу, только если программа-"партнер" активна. К тому же, если получатель находится в малопроизводительной системе, это может вызвать задержки для отправителя. А если отправитель внезапно "потеряет" получателя, то нередко требуется восстановление обеих систем.
В то же время асинхронная коммуникация позволяет поддерживать высокую согласованность транзакций, для чего к вызову RFC добавляется ключевая фраза IN BACKGROUND TASK. Если выполнение на целевой системе инициируется вручную или целевой компьютер не может исполнить запрос, то данные сначала помещаются в очередь. В этом случае для администрирования используется интерфейс программирования QAPI (Queue-Application Programming Interface).
OLE
Более высоким уровнем по сравнению с RFC является механизм связывания и встраивания объектов (OLE - Object Linking and Embedding). OLE соединяет программы ПК с системой SAP R/3. Команды OLE в программах АВАР передаются в SAP GUI через механизм RFC и соответствующего ПО ПК. Это позволяет обмениваться данными с такими программами, как MS Word или MS Excel.
С точки зрения администратора должны удовлетворяться также технические требования, такие как стабильные сетевые соединения. Вместе с тем, необходимо принять меры безопасности, такие как организация брандмауэра (сетевого экрана). На практике подобные задачи обычно выполняются службой технической поддержки. В крупных системах рекомендуется поручить их выполнение администратору сети, который создаст и проверит необходимые соединения SAP R/3.
1.7. Операционная система
Рассмотрев структуру отдельных уровней, архитектуры системы SAP R/3 клиент/сервер и сетевую технологию, обеспечивающую их взаимодействие, мы перейдем к вопросам интеграции R/3 с операционной системой. Особый интерес представляет взаимодействие ядра SAP R/3 и операционной системы на серверах приложений.
ПО SAP GUI и его компоненты инсталлируются типичным для ПК способом: сначала на клиентской системе (или удаленно) создается каталог, который затем поддерживается и обновляется (вручную или автоматически) для каждой новой версии SAP R/3. На уровне БД интеграция с операционной системой зависит от РСУБД и не является универсальной. Одна из основных задач администратора системы SAP R/3 - координация уровней приложений SAP R/3 (ядра R/3). Именно этим вопросам в данном разделе уделяется основное внимание.
1.7.1. Структура каталога
Структура дерева каталога SAP R/3 состоит из различных ветвей различных инстанций, независимо от того, где находятся отдельные инстанции - в операционных системах Windows NT или UNIX.
Системный идентификатор (<SID>) идентифицирует уникальное имя системы SAP R/3; он обычно включает имя базы данных. Идентификаторы SID всегда состоят из трех букв и/или цифр. Ниже дерево каталога разветвляется на каталоги SYS и каталоги с именами, соответствующими именам инстанций, например DVEBMGS00 (центральная инстанция с номером 00). В Windows NT в корневом каталоге \usi\sap есть два дополнительных общих каталога - sapmnt и saploc. В ОС UNIX такие подкаталоги

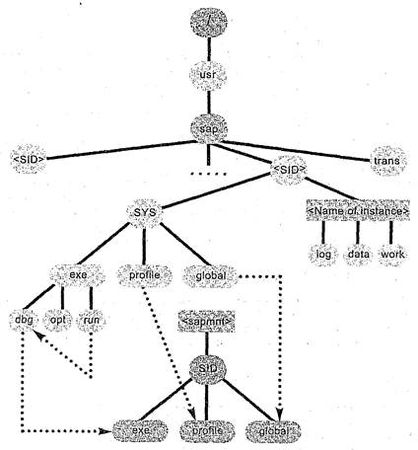

Рис. 1.10.Дерево каталогов
определяются только для каталога /sapmnt с помощью ссылок. Каталог SYS включает в себя следующие подкаталоги:
► profile
Профили экземпляра
► global
Данные и журналы, относящиеся ко всей системе SAP R/3
► ехе
Выполняемые программы
Каталог ехе содержит подкаталоги dbg, opt и run. Он содержит выполняемые программы среды времени выполнения системы SAP R/3; каждая из программ выполняется в подкаталоге run. По историческим причинам в системе UNIX каталог run отображается в каталог dbg. В данном каталоге находятся оптимизированные программы SAP R/3 и отлаживаемые программы с расширением dbg.
В более ранних версиях SAP R/3 каталог opt в системах UNIX содержал оптимизированное ядро SAP R/3, а каталог dbg- отлаживаемое ядро SAP R/3. Если возникает проблема, то можно переопределить ссылку с каталога run (куда она указывает обычно) на каталог opt с отлаживаемым и более медленным ядром SAP R/3.
С логической точки зрения узел /usr/sap/<SID> содержит каталог для каждой инстанции в системе SAP R/3; в нем находятся подкаталоги log, data и work. Каталог log содержит системный журнал инстанции SAP R/3. В каталоге work (рабочем) сохраняется информация об ошибках и данные трассировки. В каталоге data находятся файлы компонентов управления памятью для процессов SAP R/3 (Memory Management). Физически эти каталоги находятся на сервере приложений каждой инстанции. Логически они представляются в центральной инстанции с помощью средства NFS Mount. Кроме того, деревья каталогов /usr/sap/<SID>/SYS связываются с деревом каталога центральной инстанции.
1.7.2. Пользователи
На уровне операционной системы для пользователей SAP R/3 необходимы специальные пользователи. В процессе инсталляции SAP R/3 для этих пользователей создается требуемая рабочая среда, состоящая из авторизации, настроек по умолчанию и, в зависимости от РСУБД, пользователей базы данных.
UNIX
Для каждой системы SAP R/3 в операционной системе UNIX должны быть созданы пользователи <sid>adm и <RDBMS><sid>. Здесь <sid> означает идентификатор системы SAP R/3 (в нижнем регистре), a <RDBMS> - трехсимвольную аббревиатуру используемой РСУБД:
► sqd (SAPDB)
► db2 (DB2)
► inf (Informix)
► ora (Oracle)
На уровне операционной системы пользователи обычно различаются по соответствующим рабочим областям и поэтому - по их авторизации. Пользователь операционной системы <sid>adm предназначен для администрирования SAP R/3. Для задач администрирования в РСУБД предусматривается пользователь <RDBMS><sid>, однако в действительности эти обязанности возлагаются на нескольких пользователей.
В системах Windows NT все описанные задачи осуществляются пользователем <sid>adm. Сами процессы R/3 выполняются как службы, и для них определен пользователь SAPService<SID>.
Со стороны БД в системе SAP R/3 есть пользователь SAPR3, которому принадлежат все таблицы БД в системе R/3. Могут существовать и другие пользователи БД, однако они не имеют полномочий на доступ к этим таблицам.
1.8. Советы
► Пути доступа меню
При поиске пути доступа меню к транзакции можно использовать транзакцию search_sap_menu для стандартного меню или search_ user_menu для записей в меню пользователя.
► Транзакция
При поиске транзакции с помощью ключевого слова или групповых символов можно использовать ►Data Browser таблицы TSTCT.
1.9. Транзакции и пути доступа меню
Data Browser: SAP Menu • Tools • АВАР • Workbench • Overview Data Browser (SE16)
