Рис. 5.6.Авторизация пользователя TMSADM
Интеграция дополнительных систем
Чтобы интегрировать в домен дополнительные системы SAP R/3, выполните следующее:
1. Войдите в интегрируемую систему с клиента 000 и вызвать ►Transport Management System. Добавляемая система автоматически распознает, что текущая система еще не принадлежит домену. Если используется тот же самый каталог переноса (см. раздел 5.4), система анализирует конфигурационный файл (DOMAIN.CFG) и предлагает предоставленный домен. Можно изменить это предложение, если будет выбран другой домен или создан новый. Согласитесь с предложением или введите имя нужного домена. После сохранение введенных данных новая система готова к интеграции в домен.
2. На втором шаге TDC должен подтвердить интеграцию новой системы, чтобы она полностью интегрировалась в домен. Для этого перезапустите ►Transport Management System на TDC с клиентом 000 и выберите Overview • Systems. Новая система появится в списке со статусом: System waiting for inclusion in the transport domain (Система ожидает включения в транспортный домен). Выберите систему и затем SAP System • Approve, чтобы записать ее в домен.
Модификация конфигурации в TDC теперь закончена. Чтобы обеспечить согласованное представление конфигурации TMS, это изменение должно быть распространено на все другие системы в домене. Распространение модификаций всегда возможно сразу после этого действия или как часть группы. Можно инициировать распространение TDC через клиента 000 с помощью ►Transport Management System • Overview • Systems • Extras • Distribute and activate configuration.
Будет выведена подробная информация о любых ошибках, которые могли произойти во время конфигурации. Кроме того, монитор сигналов TMS содержит историю всех ошибок, включая заметку о возможных причинах и исправлениях. К монитору сигналов можно обратиться из ►Transport Management System через Monitor • TMS Alerts • TMS Alert Viewer. Функции области систем управления переносом также связаны с мониторингом сигналов Системы управления вычислительным центром (CCMS - Computing Center Management System) (см. главу 16); к этому монитору можно обратиться непосредственно или из ►Transport Management System через Monitor • TMS Alerts • CCMS Alert Monitor.
Резервный контроллер домена
Контроллер транспортного домена всегда должен быть доступен для модификаций конфигурации, таких как интеграция дополнительной системы. Чтобы обеспечить продолжение работы в случае отказа TDC, можно использовать резервный контроллер домена (BDC - Backup Domain Controller). Использование BDC позволяет переносить функции TDC на другую систему в том же домене. Для этого определите систему как BDC следующим образом: ►Transport Management System • Overview • Systems; выберите систему SAP system • Change; введите системный идентификатор в поле резервного копирования на вкладке Communication. Если BDC должен принять на себя задачи TDC, необходимо активировать TDC из списка систем на BDC с помощью Extras • Activate Backup Controller. По очевидным причинам это единственное действие по конфигурированию, которое не выполняется на TDC.
Можно удалить всю конфигурацию TMS из обзора системы с помощью Extras • Delete TMS configuration; можно удалить одну систему из обзора системы на TDC с помощью SAP System • Delete. После удаления некоторые настройки все еще присутствуют в неактивной форме и должны быть перезаписаны новыми настройками, если необходимо.
SAP R/3 3.1Н является минимальной версией, требуемой для интеграции системы SAP в транспортный домен.
Виртуальные системы
Чтобы смоделировать инфраструктуру переноса, в которой не все системы физически присутствуют или доступны, можно определить виртуальные системы в качестве фиктивных. Переносы, предназначенные для этих систем, собираются и могут быть немедленно импортированы, когда виртуальные системы заменяются реальными. Виртуальные системы можно создать с помощью ►Transport Management System • Overview. Systems • SAP systems • Create • Virtual system и вводя дополнительно систему коммуникации. Система коммуникации необходима, чтобы сделать доступными требуемые соединения RFC. Когда реальная система будет готова, необходимо будет удалить виртуальную замену из конфигурации и интегрировать в домен новую систему. SID новой системы должен быть согласован с SID виртуальной системы, чтобы можно было использовать заданные настройки.
Внешние системы
Кроме виртуальных систем, можно определить внешние системы. Это особый тип виртуальных систем, не существующих физически в транспортном домене. Такие системы полезны, если нужно:
► Передавать данные между различными транспортными доменами, т. е. из одной системы в систему в другом транспортном домене.
► Импортировать данные со сменного носителя или экспортировать их на него.
Существенное различие между виртуальной и внешней системами состоит в используемом каталоге переноса. Виртуальные системы используют стандартный каталог переноса своей коммуникационной системы; для внешних систем можно определить любой каталог. Аналогично созданию виртуальной системы внешняя система создается с помощью ►Transport Management System • Overview • Systems • SAP System • Create • External system. Система SAP, из которой происходит управление внешней системой SAP, задается как коммуникационная система; когда создается внешняя система, TDC предлагается в качестве коммуникационной системы. Необходимо также определить каталог переноса, который будет использоваться. В этом каталоге будут храниться все данные и журналы, требуемые для обмена с внешними системами.

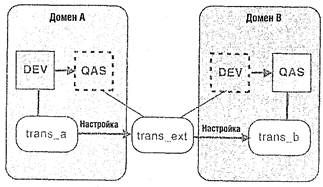

На рис. 5.7 показаны внешняя система "QAS" в DOMAIN_A, которая будет использоваться в качестве фиктивной для реальной системы "QAS" в DOMAIN_B, и внешняя система "DEV" в DOMAIN_B, которая будет использоваться в качестве фиктивной для реальной системы "DEV" в DOMAIN_A. Обмен данными происходит через каталог trans_ext, который должен быть доступен из системы коммуникации, назначенной обеим системам.
Рис. 5.7.Внешние системы в качестве фиктивных в других доменах
Соединение доменов
Соединение доменов предоставляет другой метод соединения транспортных доменов. Каждый из двух доменов с TDC, выполняющим Basis Release 4.6C (как минимум), можно соединить с помощью прямой связи. Для этого используется ►Transport Management System • Overview • Systems • SAP System • Create • Domain Link для соединения с TDC в удаленном домене, который может быть доступен через сетевое соединение. TDC удаленного домена должен подтвердить соединение: будут определены все требуемые соединения RFC, и можно будет обратиться к системам удаленного домена. Центральный каталог переноса, созданный во время установки, используется по умолчанию для хранения всех требуемых данных переноса и журналов. На рис. 5.8 приведена структура дерева каталогов.
