Объектно-ориентированный анализ и проектирование - это метод, логически приводящий нас к объектно-ориентированной декомпозиции. Применяя объектно-ориентированное проектирование, мы создаем гибкие программы, написанные экономными средствами. При разумном разделении пространства состояний мы добиваемся большей уверенности в правильности нашей программы. В итоге, мы уменьшаем риск при разработке сложных программных систем.
Так как построение моделей крайне важно при проектировании сложных систем, объектно-ориентированное проектирование предлагает богатый выбор моделей, которые представлены на рис. 1-4. Объектно-ориентированные модели проектирования отражают иерархию и классов, и объектов системы. Эти модели покрывают весь спектр важнейших конструкторских решений, которые необходимо рассматривать при разработке сложной системы, и таким образом вдохновляют нас на создание проектов, обладающих всеми пятью атрибутами хорошо организованных сложных систем.
В главе 5 подробно рассмотрен каждый из четырех типов моделей. В главе 6 описан процесс объектно-ориентированного проектирования, представляющий собой цепь последовательных шагов по созданию и развитию моделей. В главе 7 рассмотрена практика управления процессом объектно-ориентированного проектирования.
В этой главе мы привели доводы в пользу применения объектно-ориентированного анализа и проектирования для преодоления сложности, связанной с разработкой программных систем. Кроме того, мы определили ряд фундаментальных преимуществ, достигаемых в результате применения такого подхода. Прежде чем мы представим систему обозначений и процесс проектирования, мы должны изучить принципы, на которых этот процесс проектирования основан: абстрагирование, инкапсуляцию, модульность, иерархию, типизацию, параллелизм и устойчивость.

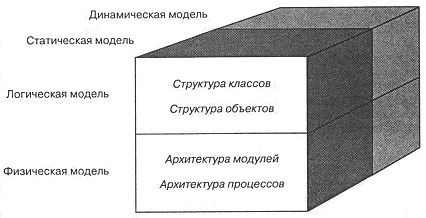

Рис. 1-4. Объектно-ориентированные модели.
Выводы
• Программам присуща сложность, которая нередко превосходит возможности человеческого разума.
• Задача разработчиков программных систем - создать у пользователя разрабатываемой системы иллюзию простоты.
• Сложные структуры часто принимают форму иерархий; полезны обе иерархии: и классов, и объектов.
• Сложные системы обычно создаются на основе устойчивых промежуточных форм.
• Познавательные способности человека ограничены; мы можем раздвинуть их рамки, используя декомпозицию, выделение абстракций и создание иерархий.
• Сложные системы можно исследовать, концентрируя основное внимание либо на объектах, либо на процессах; имеются веские основания использовать объектно-ориентированную декомпозицию, при которой мир рассматривается как упорядоченная совокупность объектов, которые в процессе взаимодействия друг с другом определяют поведение системы.
• Объектно-ориентированный анализ и проектирование - метод, использующий объектную декомпозицию; объектно-ориентированный подход имеет свою систему условных обозначений и предлагает богатый набор логических и физических моделей, с помощью которых мы можем получить представление о различных аспектах рассматриваемой системы.
Дополнительная литература
Проблемы, связанные с развитием сложных программных систем, были отчетливо описаны в классических работах Брукса (Brooks) [Н 1975] и [Н 1987]. В работах Гласса (Glass) [Н 1982], Defense Science Board [Н 1987], и Joint Service Task Force [Н 1982] можно найти более свежую информацию о современной практике программирования. Эмпирические исследования природы и причин программистских неудач можно найти в работах ван Генучтена (van Genuchten) [Н 1991], Гвиндона (Guindon) и др. [Н 1987], Джонса (Jones) [H1992].
Работы Саймона (Simon) [A 1962,1982] - богатый источник сведений об архитектуре сложных систем. Куртуа (Courtois) [A 1985] применил эти идеи к области программного обеспечения. Плодотворная работа Александера (Alexander) [I 1979] предлагает свежий подход к архитектуре. Питер (Peter) [I 1986] и Петроски (Petroski) [11985] изучали сложность в контексте соответственно социальных и физических систем. Аллен и Стар (Alien and Starr) [A 1982] изучали иерархические системы в ряде предметных областей. Флуд и Кэрсон (Flood and Carson) [A 1988] предприняли формальное исследование сложности сквозь призму теории систем. Волдрап (Waldrop) [A 1992] описал возникающую науку о сложности и ее использование при изучении больших адаптивных систем, возникающего поведения и самоорганизации. Отчет Миллера (Miller) [A 1956] дает эмпирические свидетельства фундаментальных ограничивающих факторов человеческого сознания.
По проектированию программного обеспечения есть ряд замечательных ссылок. Росс, Гудинаф и Ирвайн (Ross, Goodenough, and Irvine) [Н 1980], а также Зелковитс (Zeikowitz) [Н 1978] - это две классические работы, суммирующие существенные элементы проектирования. Более широкий круг работ по этому предмету включает: Дженсен и Тонис (Jensen and Tonies) [Н 1979], Саммервиль (Sommerville) [Н 1985], Вик и Рамамурти (Vick and Ramamourthy) [Н 1984], Вегнер (Wegner) [Н 1980], Пресман (Pressman) [Н 1992], Оман и Льюис (Oman and Lewis) [A 1990], Берзинс и Луки (Berzins and Luqi) [Н 1991] и Hг и Йeн(NgandYen) [Н 1990]. Другие статьи, касающиеся проектирования программного обеспечения , можно найти в Йордон (Yourdon) [Н 1979] и Фриман и Вассерман( Freeman and Wasserman)[H 1993]. Две работы, Грэхема (Graham) [F 1991] и Берарда (Berard) [Н 1993], предлагают широкое истолкование объектно-ориентированного проектирования.
Глейк (Gleik) [I 1987] предложил легко читаемое введение в хаосоведение.
Глава 2 Объектная модель
Объектно-ориентированная технология основывается на так называемой объектной модели. Основными ее принципами являются: абстрагирование, инкапсуляция, модульность, иерархичность, типизация, параллелизм и сохраняемость. Каждый из этих принципов сам по себе не нов, но в объектной модели они впервые применены в совокупности.
Объектно-ориентированный анализ и проектирование принципиально отличаются от традиционных подходов структурного проектирования: здесь нужно по-другому представлять себе процесс декомпозиции, а архитектура получающегося программного продукта в значительной степени выходит за рамки представлений, традиционных для структурного программирования. Отличия обусловлены тем, что структурное проектирование основано на структурном программировании, тогда как в основе объектно-ориентированного проектирования лежит методология объектно-ориентированного программирования, К сожалению, для разных людей термин "объектно-ориентированное программирование" означает разное. Ренч правильно предсказал: "В 1980-х годах объектно-ориентированное программирование будет занимать такое же место, какое занимало структурное программирование в 1970-х. но всем будет нравиться. Каждая фирма будет рекламировать свой продукт как зданный по этой технологии. Все программисты будут писать в этом стиле, причем все по-разному. Все менеджеры будут рассуждать о нем. И никто не будет знать, что же это такое" [Wegner, P. [J 1981]] [1]. Данные предсказания продолжают сбываться и в 1990-х годах.
В этой главе мы выясним, чем является и чем не является объектно-ориентированная разработка программ, и в чем отличия этого подхода к проектированию от других с учетом семи перечисленных выше элементов объектной модели.
2.1. Эволюция объектной модели
Тенденции в проектировании
Поколения языков программирования. Оглядываясь на короткую, но колоритную историю развития программирования, нельзя не заметить две сменяющих друг друга тенденции:
• смещение акцентов от программирования отдельных деталей к программированию более крупных компонент;
• развитие и совершенствование языков программирования высокого уровня.
Большинство современных коммерческих программных систем больше и существенно сложнее, чем были их предшественники даже несколько лет тому назад. Этот рост сложности вызвал большое число прикладных исследований по методологии проектирования, особенно, по декомпозиции, абстрагированию и иерархиям. Создание более выразительных языков программирования пополнило достижения в этой области. Возникла тенденция перехода от языков, указывающих компьютеру, что делать (императивные языки), к языкам, описывающим ключевые абстракции проблемной области (декларативные языки).
Вегнер сгруппировал некоторые из наиболее известных языков высокого уровня в четыре поколения в зависимости от того, какие языковые конструкции впервые в них появились:
• Первое поколение (1954-1958)
FORTRAN I Математические формулы
ALGOL-58 Математические формулы
Flowmatic Математические формулы
IPL V Математические формулы
• Второе поколение (1959-1961)
FORTRAN II Подпрограммы, раздельная компиляция
ALGOL-60 Блочная структура, типы данных
COBOL Описание данных, работа с файлами
Lisp Обработка списков, указатели, сборка мусора
• Третье поколение(1962-1970)
PL/I FORTRAN+ALGOL+COBOL
ALGOL-68 Более строгий приемник ALGOL-60
Pascal Более простой приемник ALGOL-60
Simula Классы, абстрактные данные
• Потерянное поколение (1970-1980)
Много языков созданных, но мало выживших [Последняя фраза, очевидно, следует евангельскому "...много званных, но мало избранных" (Матф. 22:14). - Примеч. ред.] [2].
