Системы вентиляции
Диаметр и расположение вентиляционных труб также регулируются стандартами. В данном случае два фактора будут основными: диаметр и удаленность от сантехнических приборов, которые они обслуживают. Не забудьте, что сточные системы являются самотечными, и для слива воды им необходима вентиляция. Вентиляционные трубы обычно несколько меньше сливных, т. к. плотность воздуха меньше, чем плотность воды. В табл. 2.6 вы можете увидеть, что для двухдюймовой (50 мм) сливной трубы из нашего предыдущего примера вам потребуется вентиляционная труба диаметром 1½" (40 мм). У вентиляции имеется и другая важная функция – функция выпуска газов и запахов из вентиляционной системы вашего дома в атмосферу. В большинстве стандартов газы считаются ядовитыми и опасными. Они, также как и канализационные газы, имеют плохой запах и являются взрывоопасными. Вентиляционные трубы обычно проходят через крышу, как показано на рис. 2.11. Эти газы и запахи легче воздуха, поэтому вентиляция на уровне крыши позволяет им подниматься в воздух и рассеиваться, не затрагивая жилой зоны.

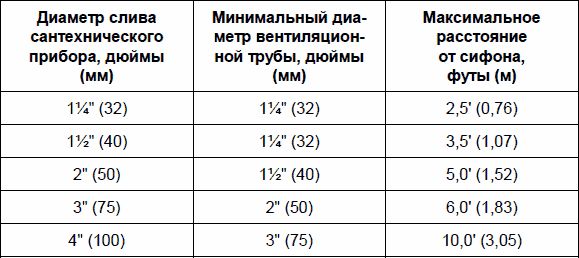

Таблица 2.6. Требования стандартов к диаметру и расположению вентиляционных труб

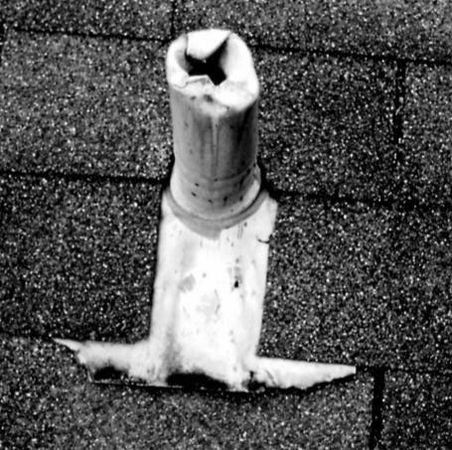

Рис. 2.11. Вентиляционная труба сточной системы, проходящая через крышу
Стандарты на опоры для труб
Еще одно требование стандартов относится к использованию опор для труб всех трех систем – подводящей водоснабжения, сточной (канализационной) и вентиляционной. В табл. 2.7 содержатся данные, необходимые для опор различных типов труб. Как правило, диаметр труб и их пропускная способность при этом не имеют значения. Отсутствие подходящих опор может привести к тому, что трубы будут дребезжать или прогибаться. Иногда от прогиба в местах трубных соединений могут возникнуть разрывы и протечки.

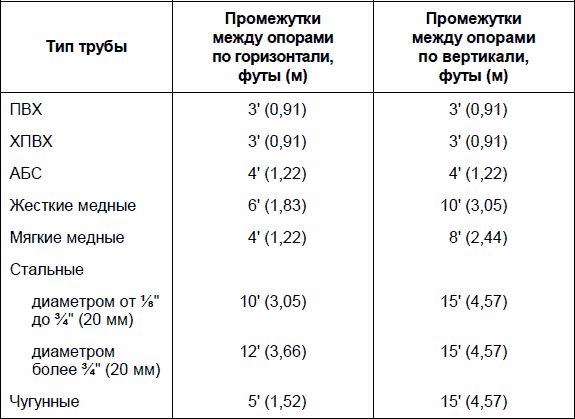

Таблица 2.7. Стандарты на опоры труб
Существует несколько различных методов крепления труб. Некоторые из них зависят от интервалов, расположения рядом с прочным основанием или от других факторов. В стандартах чаще всего не указывается тип креплений, а лишь промежутки между ними.
Поэтому в данном случае инспектора по строительству могут наложить запрет на все, что они посчитают не соответствующим требованиям.

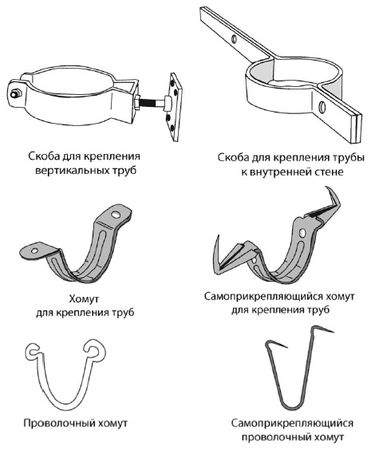

К стандартным крепежам относится сантехническая лента (металлическая полоска с отверстиями, проделанными через определенные промежутки) и различные скобы, как показано на рис. 2.12-2.14.
а
б
в

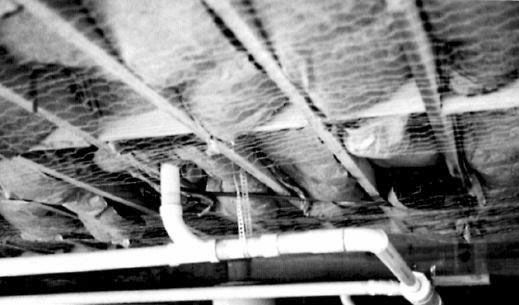

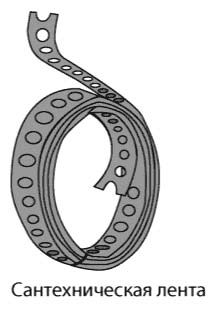

Рис. 2.12. Сантехническая лента, поддерживающая поперечную сливную трубу под нужным уклоном (а). Сантехническая лента продается в рулонах. Закрепляется в нужном месте (б). Другие типы подвесок (в)

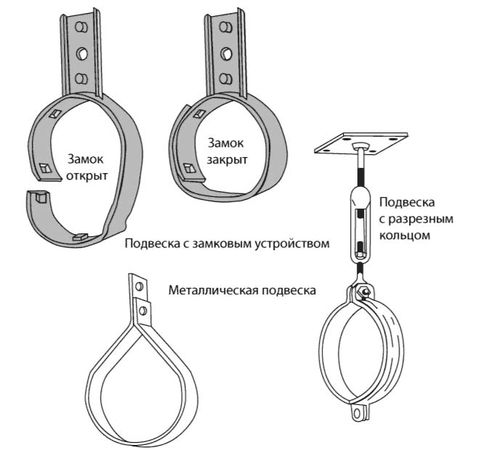

Рис. 2.13. Различные типы скоб используются для поддержки как горизонтальных, так и вертикальных труб
Рис. 2.14. Фитинг для медных труб с неразъемной скобой. Они также называются "откидными" фитингами
Стандарты на типы труб
Выбор типа трубы также регулируется стандартами. В стандартах рассматриваются такие факторы, как долговечность труб, чувствительность к теплу или коррозии, прочность, устойчивость к смещению грунта и т. д. У каждого типа труб есть свои плюсы и минусы. Некоторые типы пластиковых труб нельзя использовать для подачи горячей воды, т. к. при нагревании может произойти размягчение трубы и соединений. Выбор нужного типа труб является важным моментом для обеспечения эффективности и долговечности работы системы. В табл. 2.8 приводится обзор факторов, которые необходимо учитывать при выборе труб. В некоторых стандартах тип труб определяется с учетом их срока эксплуатации, морозоустойчивости или устойчивости к смещению грунта.

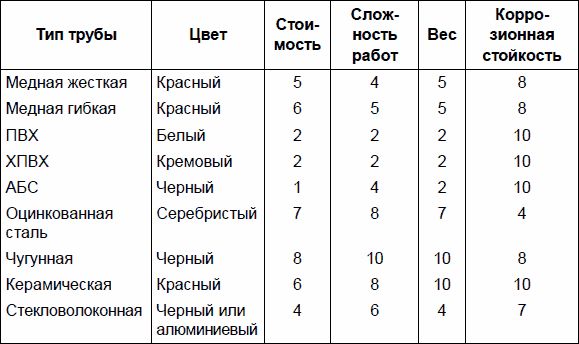

Таблица 2.8. Сравнение типов труб
Примечание. Факторы оценивают в относительных единицах от 1 до 10, причем 10 имеет наивысшее значение.
Самым прочным типом подводящей водопроводной трубы является стальная труба, оцинкованная или без покрытия. Однако она подвержена коррозии. Труба без покрытия ржавеет очень быстро, в то время как срок службы оцинкованной трубы может составлять до 20 и более лет. Один из авторов этой книги провел оцинкованную водопроводную линию у себя в доме еще в 1964 году, и она до сих пор действует. С другой стороны, пластиковые трубы не ржавеют, легко обрабатываются и сравнительно дешевые. Однако они не такие прочные и могут деформироваться при нагревании.
В некоторых стандартах определяющим фактором для выбора типа трубы является их применение в качестве водопроводных, сливных (канализационных) или вентиляционных. Строителям всегда бывает необходим недорогой или легко обрабатываемый материал. Существует много типов труб, у которых может быть лишь одно назначение. В табл. 2.9 приведены некоторые типичные стандарты для применения труб.

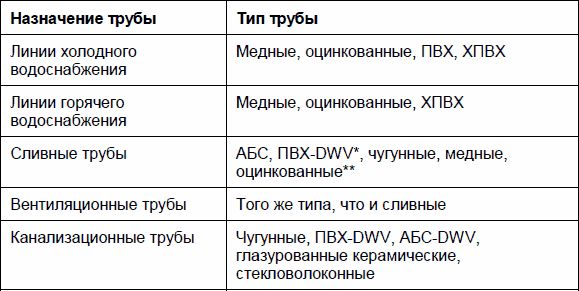

Таблица 2.9. Определенные стандартами случаи применения типов труб
* Трубы ПВХ-DWV (трубы ПВХ для использования DWV – Drain, Waste, and Vent – дренаж, слив и вентиляция) могут применяться только не выше третьего этажа, поскольку имеют высокий коэффициент расширения и сжатия.
** Оцинкованные сливные трубы должны располагаться над землей. Их нельзя закапывать.
Некоторые стандарты также определяют порядок действия в случае, когда и главная подводящая водопроводная труба, и канализационная труба расположены в одной и той же траншее. Во всех наших предыдущих примерах предполагалось, что подводящая водопроводная труба расположена перед домом, а канализационная – в задней части дома.
Во многих районах обе системы труб располагаются в одной траншее. В этом случае подводящая водопроводная труба всегда располагается над канализационной. Это сводит к минимуму вероятность загрязнения в случае протечки канализационной трубы. На рис. 2.15 показан пример этого. Такое правило также касается труб, которые пересекаются, а также тех, которые расположены параллельно.

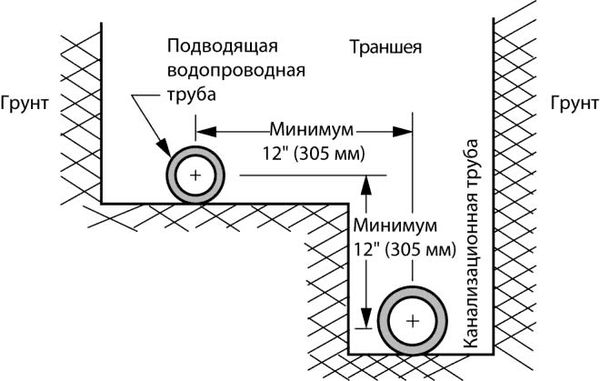

Рис. 2.15. Требования стандартов при расположении подводящей и канализационной магистрали в одной и той же траншее
Обычно стандарты предписывают использование ревизий для прочистки и определяют место их расположения. В южных штатах (США), для которых нехарактерно строительство подвалов, ревизии обычно располагаются вне дома. Там, где есть подвалы, такие ревизии рекомендуется устанавливать именно в них (рис. 2.16 и 2.17).

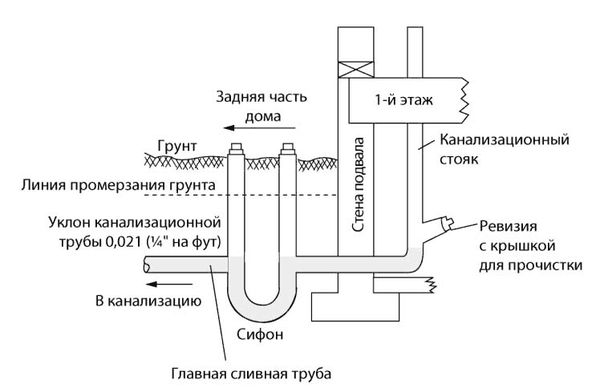

Рис. 2.16. Ревизия для прочистки трубы, расположенная в подвале

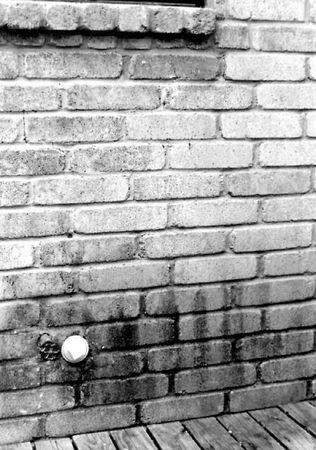

Рис. 2.17. Внешняя ревизия с заглушкой для прочистки трубы

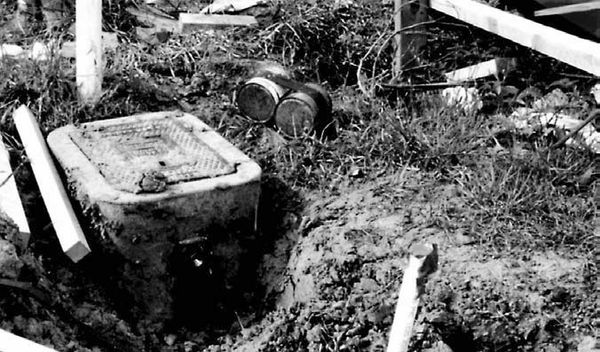

Рис. 2.18. Счетчик расхода воды, установленный в защитный бетонный корпус
