Если присвоить имя набору параметров, установленных для листа, и сохранить этот набор, его разрешается впоследствии применять к другим листам. Используя для листа различные наборы параметров, можно выводить его на печать в разных вариантах, не затрачивая на это значительных усилий.
Вставка листа с помощью Центра управления AutoCAD
Центр управления AutoCAD DesignCenter позволяет перетаскивать в текущий рисунок листы вместе с находящимися на них геометрическими объектами. Существует несколько способов вставки листов с помощью Центра управления:
• выбрать значок листа на палитре Центра управления AutoCAD и перетащить его на новый лист;
• выбрать значок листа на палитре Центра управления AutoCAD, щелкнуть правой кнопкой мыши и выбрать пункт Copy из контекстного меню, а затем из падающего меню Edit → Paste;
• дважды щелкнуть на значке листа на палитре Центра управления.
Физически процесс вставки листа с помощью Центра управления AutoCAD сводится к созданию в рисунке нового листа, на который копируются все геометрические объекты, символьные таблицы и описания блоков из исходного. Для того чтобы удалить из созданного листа ненужные элементы символьных таблиц и описания блоков, следует применить команду PURGE.
Видовые экраны
Видовой экран (viewport) представляет собой участок графического экрана, где отображается некоторая часть пространства модели рисунка.
Существуют два типа видовых экранов – неперекрывающиеся и перекрывающиеся (рис. 15.16). Неперекрывающиеся видовые экраны располагаются на экране монитора подобно кафельным плиткам на стене. Они полностью заполняют графическую зону и не могут накладываться друг на друга. На плоттер неперекрывающиеся видовые экраны выводятся только поодиночке. Перекрывающиеся видовые экраны подобны прямоугольным окнам, которые располагаются на экране и перемещаются по нему произвольным образом. Эти видовые экраны могут накладываться друг на друга и вычерчиваться одновременно.

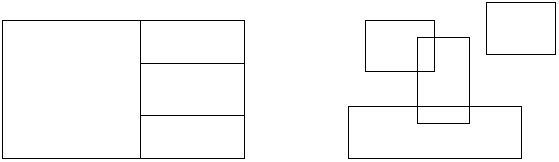

Рис. 15.16. Примеры неперекрывающихся и перекрывающихся видовых экранов
Именованные виды
С целью последующего использования виды можно сохранять под уникальными именами. Допускается сохранение видового экрана целиком или только какой-либо его части. Виды пространства модели и пространства листа сохраняются отдельно. Если использовано несколько видовых экранов, то восстанавливается вид на активном видовом экране. Восстанавливая различные виды на разных видовых экранах, можно одновременно получить несколько видов одной и той же модели. При этом восстанавливаются следующие характеристики:
• центральная точка;
• направление взгляда;
• коэффициент зумирования;
• перспектива (фокусное расстояние).
Кроме того, может быть восстановлена текущая ПСК, если она была сохранена с видом.
AutoCAD позволяет строить по методу прямоугольного проецирования шесть основных видов, соответствующих принятым в чертежной практике направлениям взгляда. Эти виды широко используются для изображения трехмерных предметов.
В пространстве модели можно сохранять вид только на одном видовом экране. При восстановлении сохраненный вид замещает ранее находившийся на выбранном видовом экране.
В пространстве листа сохраненный вид может содержать сразу несколько видовых экранов. В этом случае восстанавливается весь вид пространства листа с учетом положений модели и масштабных коэффициентов для каждого видового экрана.
Настройка отображения любого видового экрана, а также пространства листа сохраняется под уникальным именем и затем восстанавливается с помощью команды VIEW , которая вызывает диалоговое окно управления видами View Manager – см. рис. 15.17. Это же диалоговое окно можно открыть из падающего меню View → Named Views… или щелчком на пиктограмме Named Views на панели инструментов View.

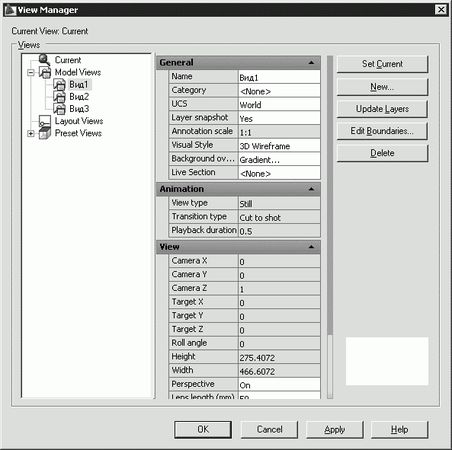

Рис. 15.17. Диалоговое окно управления видами
Для создания вида необходимо нажать кнопку New… и в появившемся диалоговом окне New View, показанном на рис. 15.18, назначить следующие параметры.

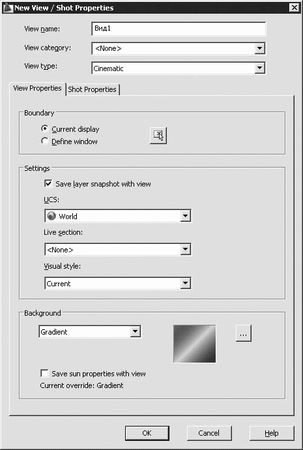

Рис. 15.18. Диалоговое окно определения нового вида
• В текстовом поле View Name: – указать имя вида.
• В текстовом поле View category: – задать категорию для именованного вида. Необходимо выбрать категорию из выпадающего списка, ввести имя новой категории или оставить это поле пустым.
• В области Boundary – определить границы:
– Current display – в качестве границ для создаваемого вида использовать границы текущего экрана;
– Define window – в качестве границ нового вида используется окно, определяемое в области рисования с помощью рамки по двум противоположным углам;
– кнопка Define view window позволяет задать границы нового вида с помощью мыши.
• В области Settings – определить следующие параметры:
– Save layer snapshot with view – сохранить настройки видимости текущего слоя вместе с создаваемым видом;
– UCS: – для сохранения с новым видом указывается ПСК для вида модели и вида на листе;
– Live section: – для видов моделей указывается псевдосечение, применяемое при восстановлении вида;
– Visual style: – указывается визуальный стиль для видов моделей:
· None – нет;
· Current – текущий;
· 2D Wreframe – двумерный каркас;
· 3D Hidden – трехмерный скрытый;
· 3D Wreframe – трехмерный каркас;
· Conceptual – концептуальный;
· Realistic – скрытый.
• В области Background – определить фон для видов моделей, значение визуального стиля которых отлично от 2D Wreframe:
– список предназначен для переопределения стандартного фона и загрузки диалогового окна Background (рис. 15.19), параметры которого несколько отличаются в зависимости от выбранного типа:

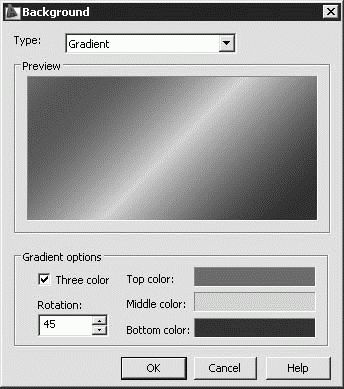

Рис. 15.19. Диалоговое окно переопределения стандартного фона
· Type: – тип фона: Solid – тело, Gradient – градиент, Image – изображение;
· Gradient options – параметры градиента: Three color – три цвета, Top color: – верхний цвет, Middle color: – средний цвет, Bottom color: – нижний цвет, Rotation: – угол поворота;
· Preview – окно просмотра;
– Current override: – отображение типа переопределения текущего фона, если он задан.
• Кнопка … – если выбран параметр Override default background, то открывается диалоговое окно Background, в котором можно изменить выбор текущего фона.
Неперекрывающиеся видовые экраны
Графическую область в пространстве модели можно разбить на несколько неперекрывающихся видовых экранов, а в пространстве листа создать перекрывающиеся (плавающие) видовые экраны.
Обычно работа с новым рисунком в пространстве модели вначале производится на одном видовом экране, занимающем всю графическую область. Этот видовой экран можно разделить на несколько, выводя на них одновременно различные виды: например, на одном – общий вид, а на другом – вид какого-либо элемента. При этом удобно наблюдать, как редактирование данного элемента отражается на рисунке в целом.
На неперекрывающихся видовых экранах допускается:
• производить панорамирование и зумирование, настраивать режимы сетки, шаговой привязки и изображения пиктограммы ПСК;
• задавать систему координат и восстанавливать виды для каждого отдельного видового экрана;
• переключаться с одного видового экрана на другой в ходе выполнения команд рисования;
• сохранять именованную конфигурацию видовых экранов в пространстве модели или применять ее в пространстве листа.
При работе с трехмерными моделями обычно требуется назначение различных систем координат для отдельных видовых экранов. Можно также задать системную переменную UCSVP такой, чтобы ПСК на данном видовом экране совпадала с ПСК текущего видового экрана.
В процессе рисования все изменения, производимые на одном из видовых экранов, немедленно отражаются на остальных. Переключение с одного видового экрана на другой можно производить в любой момент, даже в ходе выполнения команды.
