Работа с листами

После того как пользователь завершил создание модели, он обычно переходит в закладку Layout и начинает компоновать лист чертежа. При первом обращении к листу на нем создается один видовой экран; изображение листа с тенью и выполненный штриховыми линиями прямоугольник символизируют текущий формат листа и границы области его печати.

Диспетчер наборов параметров листов Page Setup Manager, содержащий сведения о выделенном наборе параметров, открывается при первом обращении к листу либо из контекстного меню, которое вызывается щелчком правой кнопки мыши на закладке Layout (рис. 15.10). Диспетчер наборов параметров листов предлагает настроить следующие параметры (рис. 15.11):

• Device name: – имя устройства;

• Plotter: – плоттер;

• Plot size: – формат печати;

• Where: – подключение;

• Description: – пояснение;

• Display when creating a new layout – установка данного параметра обеспечивает открытие Диспетчера наборов параметров листов Page Setup при создании нового листа.

Татьяна Соколова - AutoCAD 2009. Учебный курс

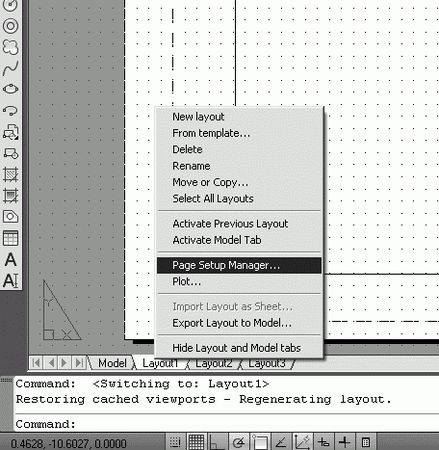

Рис. 15.10. Контекстное меню закладки Layout

Татьяна Соколова - AutoCAD 2009. Учебный курс

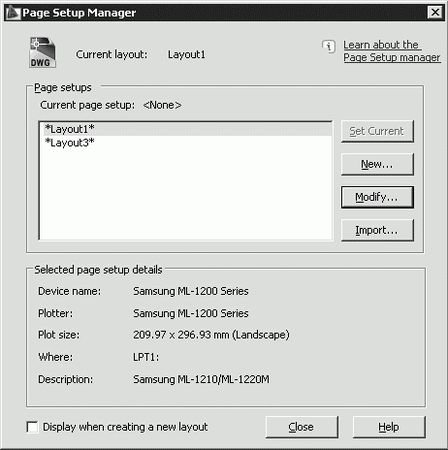

Рис. 15.11. Диспетчер наборов параметров листов

Для того чтобы отредактировать параметры листа, следует в диалоговом окне Page Setup Manager щелкнуть на кнопке Modify…, при этом загружается диалоговое окно Page Setup (рис. 15.12).

Татьяна Соколова - AutoCAD 2009. Учебный курс

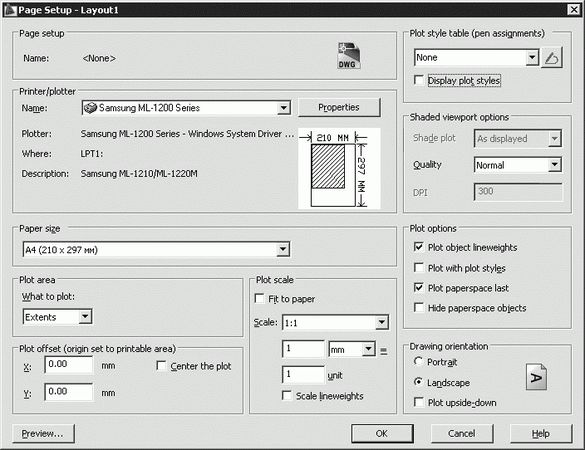

Рис. 15.12. Диалоговое окно определения параметров листа

• В области Page setup – сообщается имя набора параметров листа. Значок DWG справа означает, что диалоговое окно Page Setup открыто из листа. Значок выглядит иначе, если это диалоговое окно открыто из Диспетчера подшивок.

• В области Printer/plotter – определяются параметры сконфигурированного устройства печати для использования при распечатке (публикации) листов чертежа или подшивки:

– Name: – список доступных PC3-файлов или системных устройств печати, выбираемых для вывода на печать (публикаций) текущего листа чертежа или подшивки. Значок перед именем устройства обозначает его в качестве PC3-файла или системного принтера;

– кнопка Properties – загружает редактор параметров плоттера Plotter Configuration Editor, в котором можно просмотреть или изменить текущую конфигурацию плоттера, задать параметры портов, устройства и носителя;

– Plotter: – отображает устройство печати, указанное в выбранном на текущий момент наборе параметров листа;

– Where: – физическое размещение выбранного устройства печати для текущего набора параметров листа;

– Description: – текстовое пояснение к устройству вывода, указанному в выбранном на текущий момент наборе параметров листа. Для редактирования пояснения применяется редактор параметров плоттера Plotter Configuration Editor;

– на образце показано точное отображение действительной области печати, соотносимое с форматом бумаги и печатаемой областью. Там же подписаны размеры формата листа и обозначена область печати.

• В области Paper size приведен список стандартных форматов, разрешенных для применения в выбранном устройстве печати. Если плоттер еще не выбран, в списке перечислены все поддерживаемые форматы листов. Область печати, определенная в соответствии с типом печатающего устройства и форматом листа, выделяется на листе штриховой линией. При выводе в растровый формат (например, в BMP– или TIFF-файл) размеры чертежа отображаются не в дюймах/миллиметрах, а в пикселах.

• В области Plot area определяется выводимая на печать часть чертежа. What to plot: – выбор части чертежа, которая будет напечатана:

– Display – экран;

– Extens – границы;

– Layout – лист;

– Window – рамка.

• В области Plot offset (origin set to printable area) определяется смещение области печати относительно левого нижнего угла печатаемой страницы или края бумаги, в зависимости от установки параметра Specify plot offset relative to диалогового окна Options, вкладка Plot and Publish:

– X – указывается начальная точка чертежа в направлении X по отношению к точке, определяемой текущим значением параметра отсчета смещения чертежа Specify plot offset relative to диалогового окна Options, вкладка Plot and Publish;

– Y – указывается начальная точка чертежа в направлении Y по отношению к точке, определяемой текущим значением параметра отсчета смещения чертежа Specify plot offset relative to диалогового окна Options, вкладка Plot and Publish;

– Center the plot – центрирование, то есть автоматическое определение смещений по X и Y так, чтобы чертеж оказался на бумаге в центре. Данный параметр недоступен, если в качестве области печати выбран Layout.

• В области Plot scale – устанавливается масштаб единиц чертежа, выводимых на печать. По умолчанию для листа Layout устанавливается масштаб 1:1. Для закладки Model – значение масштаба Fit to paper:

– Fit to paper – масштаб соответствует чертежу, вписанному в выбранный размер бумаги. В полях Scale:, inches = и unit отображается пользовательский масштабный коэффициент;

– Scale: – точное значение масштаба печати. Custom – является нестандартным пользовательским масштабом. Он задается путем ввода количества дюймов (или миллиметров), приравниваемого к числу единиц чертежа;

– inches=/mm=/picsel= – определяет количество дюймов, миллиметров или пикселов, приравниваемое указанному числу единиц чертежа;

– unit – определяет соответствие единиц чертежа установленному числу единиц чертежа в дюймах, миллиметрах или пикселах;

– Scale lineweights – масштабирование весов линий пропорционально масштабу печати. Веса линий, как правило, обозначают ширину линий объектов чертежа, и печать для них выполняется с шириной линий, независимой от масштаба печати.

• В области Plot style table (pen assignments) устанавливается текущая таблица стилей печати (назначение перьев), редактируются имеющиеся и создаются новые таблицы стилей печати:

– в списке без маркировки приведена таблица стилей печати, назначенная текущей закладке Model или закладке листа Layout, и список доступных на текущий момент таблиц стилей печати. Если выбрать New…, то вызывается Мастер стилей печати, в котором можно создать новую таблицу стилей печати. Вид Мастера определяется типом стилей печати, используемых в текущем чертеже (цветозависимые или именованные);

– Display plot styles – определяет, отображаются ли на экране свойства стилей печати, назначенных объектам;

– кнопка Edit… загружает Редактор таблиц стилей печати Plot Style Table Editor, где производится просмотр и редактирование стилей, входящих в назначенную таблицу стилей печати:

· вкладка General (рис. 15.13) содержит общие сведения об имени и пояснениях к файлу таблицы стилей печати, а также информацию о нем: количество стилей, путь, версию, информацию о совместимости для импорта старых чертежей. С помощью параметра Apply global scale factor to non-ISO linetypes можно применить глобальный масштаб к типам линий, не относящимся к ISO;

Татьяна Соколова - AutoCAD 2009. Учебный курс

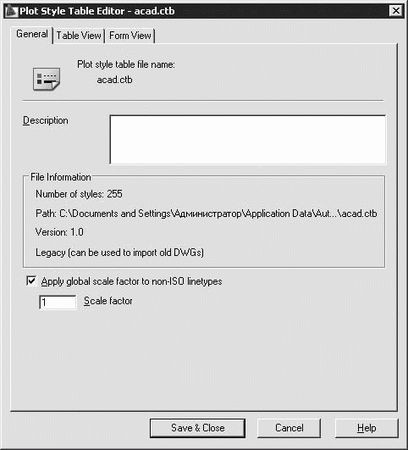

Рис. 15.13. Редактор таблиц стилей печати, вкладка общих сведений

· вкладки Table View и Form View (рис. 15.14, 15.15) – содержат все существующие в таблице стили и их параметры:

Татьяна Соколова - AutoCAD 2009. Учебный курс

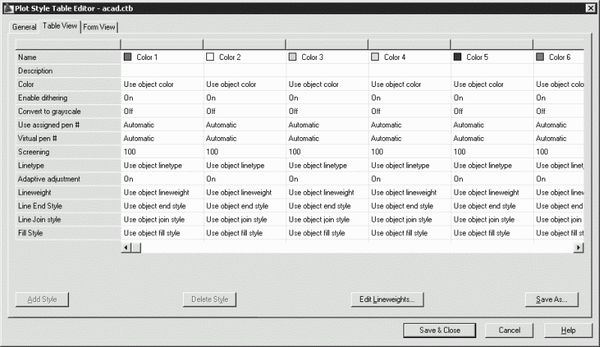

Рис. 15.14. Редактор таблиц стилей печати, вкладка таблицы
