Татьяна Соколова - AutoCAD 2009. Учебный курс стр 59.

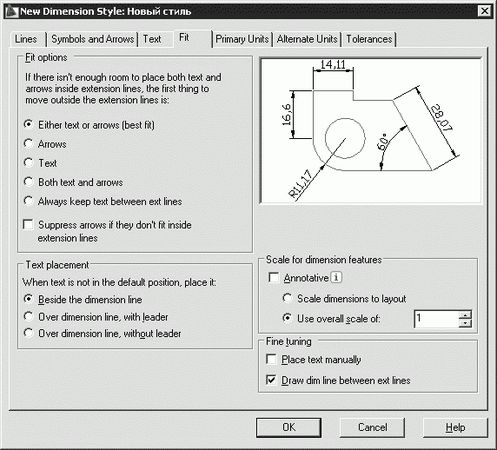

Рис. 11.40. Диалоговое окно определения параметров размерного стиля, вкладка размещения

– в области Fit options можно определить, как располагаются текст и стрелки при недостатке места между выносными линиями. Сначала вынести за выносные линии:

· Either text or arrows (best fit) – оптимально либо текст, либо стрелки;

· Arrows – стрелки;

· Text – текст;

· Both text and arrows – текст и стрелки;

· Always keep text between ext lines – текст всегда между выносными линиями;

· Suppress arrows if they don\'t fit inside extension lines – подавить стрелки в случае, если они не помещаются между выносными линиями;

– область Text placement предназначена для установки правил перемещения размерного текста, если текст был помещен программой или вручную за пределы выносных линий:

· Beside the dimension line – перемещать вместе с размерной линией. Кроме того, текст может быть отодвинут от размерной линии;

· Over dimension line, with leader – отодвинутый размерный текст нанести с выноской;

· Over dimension line, without leader – отодвинутый размерный текст нанести без выноски;

– в области Scale for dimension features – настраиваются параметры масштабов размерных элементов:

· Scale dimensions to layout – использование масштаба видового экрана относительно пространства листа;

· Use overall scale of: – позволяет указать глобальный коэффициент масштаба для всех параметров размерного стиля, задающих размеры, расстояния и отступы, включая высоту текста и величину стрелок. Глобальный масштаб не влияет на отмеренные расстояния, координаты, углы и допуски. По умолчанию он принимается равным 1. Для увеличения размерных элементов следует задать больший масштаб, для уменьшения – меньший;

– в области Fine tuning управляют подгонкой размерных элементов:

Place text manually – размещение текста вручную;

Draw dim line between ext lines – размерная линия размещается между выносными, даже если стрелки и размерный текст вынесены за их пределы.

• Вкладка Primary Units позволяет определить формат и точность основных линейных и угловых единиц, вид измеренных значений размеров (рис. 11.41):

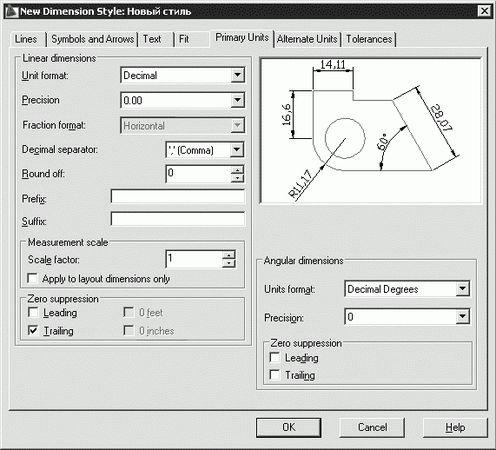

Рис. 11.41. Диалоговое окно определения параметров размерного стиля, вкладка определения основных единиц

– в области Linear dimensions задается формат для цепей, линейных, параллельных, ординатных и неугловых базовых размеров:

· Unit format: – определяется формат единиц: Scientific – научные, Decimal – десятичные, Engineering – технические, Architectural – архитектурные, Fractional – дробные или Windows Desktop – установленные в Windows. В последнем случае единицы берутся из настроек языка и стандартов на панели управления;

· Precision: – задается число десятичных знаков для единиц, и в зависимости от выбранных единиц показывается формат представления величин;

· Fraction format: – определяется формат дробных единиц: Horizontal – с горизонтальной чертой, Diagonal – с косой чертой или Not Stacked – в одну строку;

· Decimal separator: – назначается десятичный разделитель: Period -точка, Comma -запятая или Space – пробел. Если выбраны единицы, установленные в Windows, AutoCAD использует десятичный разделитель, заданный в настройках языка и стандартов на панели управления;

· Round off: – устанавливается точность округления величин всех линейных размеров. Здесь можно вводить любое число, содержащее до пяти десятичных знаков. Значение для округления не должно превышать величину точности, заданную на этой вкладке;

· Prefix: – указание префикса, добавляемого перед величиной размера. Заданный здесь префикс заменяет обозначения радиуса и диаметра, которые AutoCAD автоматически проставляет для соответствующих размеров. Для записи префикса можно использовать специальные символы и управляющие коды;

· Suffix: – указание суффикса, проставляемого после величины размера. Для записи суффикса можно использовать специальные символы и управляющие коды;

– в области Measurement scale производятся следующие настройки масштаба измерений:

· Scale factor: – измеренные величины размеров (линейных, параллельных, радиусов, диаметров, ординатных, базовых, цепей) умножаются на заданный здесь масштабный коэффициент;

· Apply to layout dimensions only – масштабный коэффициент применяется только к размерам, нанесенным на листах;

– в области Zero suppression устанавливается подавление нулей:

· Leading – ведущие;

· Traling – хвостовые;

· 0 feet – 0 футов;

· 0 inches – 0 дюймов;

– в области Angular dimensions устанавливаются параметры угловых размеров:

· Units format: – формат единиц: Decimal Degrees – десятичные градусы, Degrees Minutes Seconds – градусы/минуты/секунды, Gradians – грады, Radians – радианы;

· Precision: – точность;

– в области Zero suppression устанавливается подавление нулей:

· Leading – ведущие;

· Traling – хвостовые.

• Вкладка Alternate Units позволяет определить формат и точность альтернативных единиц, которые используются для обозначения величин размеров в дополнительной системе единиц (рис. 11.42). Обычно с их помощью проставляются значения размеров в метрических единицах, если рисунок выполнен в британской системе, и наоборот. Величина размера в альтернативных единицах наносится в квадратных скобках [] непосредственно после размерного текста в основных единицах. Для нанесения в размерах альтернативных единиц необходимо установить флажок Display alternate units:

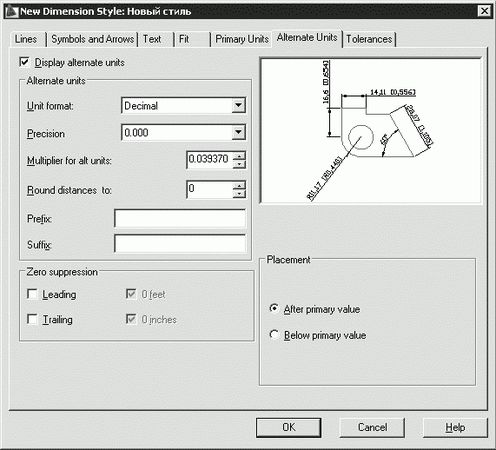

Рис. 11.42. Диалоговое окно определения параметров размерного стиля, вкладка определения альтернативных единиц

– в области Alternate units устанавливается:

· Unit format: – формат единиц: Scientific – научные, Decimal – десятичные, Engineering – технические, Architectural Stacked – архитектурные, Fractional Stacked – дробные, Architectural – архитектурные, Fractional – дробные или Windows Desktop – установленные в Windows;

· Precision – точность;

· Multiplier for alt units: – коэффициент пересчета. Альтернативные единицы получаются путем умножения основных единиц на заданный здесь коэффициент (по умолчанию предлагается коэффициент 0.03937, используемый для пересчета миллиметров в дюймы);

· Round distances to: – округление длин;

· Prefix: – префикс;

· Suffix: – суффикс;

– в области Zero suppression устанавливается подавление нулей:

· Leading – ведущие;

· Traling – хвостовые;

· 0 feet – 0 футов;

· 0 inches – 0 дюймов;

– в области Placement настраивается размещение альтернативных единиц:

· After primary value – альтернативные единицы размещаются за основным значением;

· Below primary value – основные единицы размещаются над размерной линией, а альтернативные – под ней.

• Вкладка Tolerances управляет параметрами формата и точности простановки допусков, показывающих пределы, в которых может варьироваться размер (рис. 11.43):
