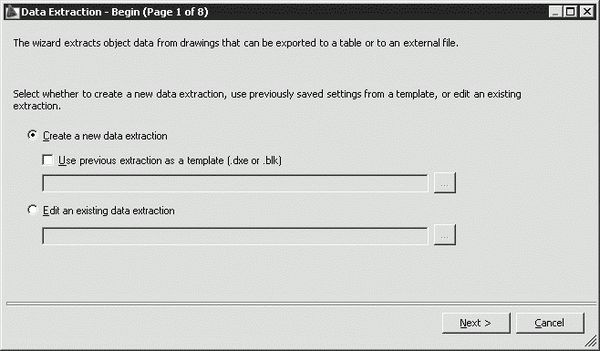

Рис. 10.29. Мастер извлечения данных, страница 1 – начало
• Create a new data extraction – новое извлечение данных;
• Use previous extraction as a template (.dxe or .blk) – использование шаблона (расписание, список деталей и т. д.);
• Edit an existing data extraction – редактирование существующих извлеченных данных.
Для использования ранее сохраненных параметров необходимо выбрать вариант использования шаблона.
На второй странице Мастера извлечения данных Data Extraction – Define Data Source (рис. 10.30) осуществляется определение источника данных.

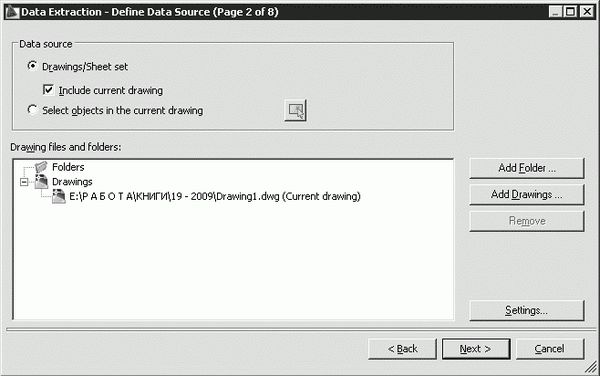

Рис. 10.30. Мастер извлечения данных, страница 2 – определение источника данных
• В области Data source определяются параметры источника данных:
– Drawings/Sheet set – выбор чертежей/подшивок;
– Include current drawing – включение текущего чертежа;
– Select objects in the current drawing – выбор объектов в текущем чертеже.
• В области Drawing files and folders: – показаны файлы чертежей.
• Кнопка Add Folder … загружает диалоговое окно дополнительных настроек Add Folder Options (рис. 10.31), где настраиваются следующие параметры:

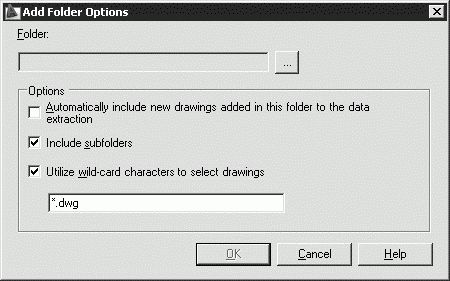

Рис. 10.31. Диалоговое окно дополнительных настроек
– Folder – определение папки;
– в области Options определяются параметры:
· Automatically include new drawings added in this folder to the data extractions – автоматическое включение новых чертежей, добавленных в папку к извлеченным данным;
· Include subfolders – включение внутренних папок;
· Utilize wild-card characters to select drawings – использование кода для выбора чертежей.
На третьей странице Мастера извлечения данных Data Extraction-Select Objects (рис. 10.32) осуществляется выбор объектов. Здесь необходимо выбрать объекты, которые требуется включить как заголовки столбцов и строк в конечном файле.

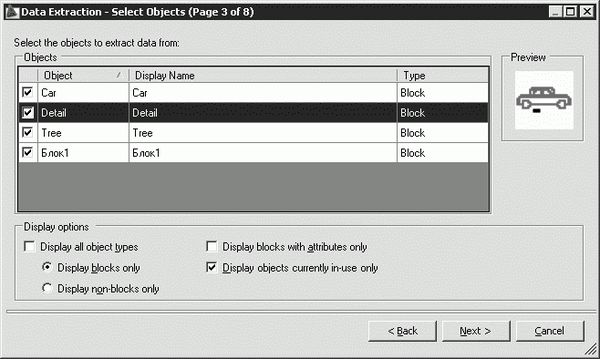

Рис. 10.32. Мастер извлечения данных, страница 3 – выбор объектов
Для отображения списка дополнительных параметров следует щелкнуть правой кнопкой мыши на элементе в списке. Если необходимо, можно указать другое имя, которое будет отображаться в заголовках столбцов выводимых данных. В этом диалоговом окне настраиваются следующие параметры.
• В области Objects перечислены объекты и выводимые имена.
• В области Display options настраиваются параметры экрана:
– Display all object types – отображение объектов всех типов;
– Display blocks only – отображение только блоков;
– Display non-blocks only – отображение объектов, не являющихся блоками;
– Display blocks with attributes only – отображение только блоков с атрибутами;
– Display objects currently in-use only – отображение только текущих используемых объектов.
На странице 4 Мастера извлечения данных Data Extraction-Select Properties (рис. 10.33) осуществляется выбор свойств. В окне просмотра можно изменить порядок элементов в таблице с помощью перетаскивания. Для того чтобы отсортировать данные, следует щелкнуть на заголовке столбца.

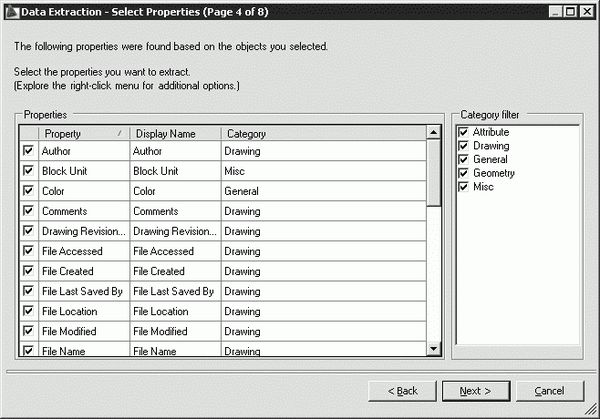

Рис. 10.33. Мастер извлечения данных, страница 4 – выбор свойств
Для доступа к дополнительным параметрам необходимо щелкнуть правой кнопкой мыши на заголовке столбца. При этом открывается контекстное меню (рис. 10.34):
Рис. 10.34. Контекстное меню Мастера извлечения данных
• Check All – выбор всех элементов;
• Uncheck All – отмена всего выбора;
• Invert Selection – замена выбора на обратный;
• Edit Display Name – редактирование выводимых имен.
На странице 5 Мастера извлечения данных Data Extraction-Refine Data (рис. 10.35) осуществляется упорядочение и сортировка колонок, настройка фильтров, добавление колонок с формулами, а также создание связей с внешними данными:

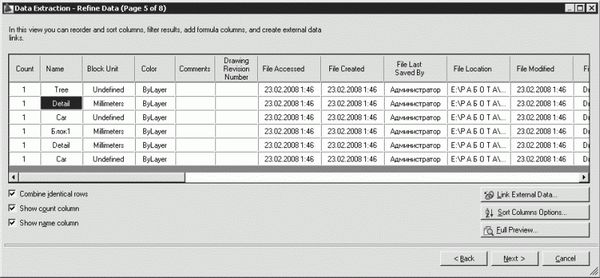

Рис. 10.35. Мастер извлечения данных, страница 5 – структуризация данных
• Combine identical rows – объединение рядов;
• Show count column – отображение номера столбца;
• Show name column – отображение имени столбца;
• кнопка Link External Data… загружает одноименное диалоговое окно описания связей с внешними данными;
• кнопка Sort Columns Options… загружает диалоговое окно сортировки столбцов Sort Columns;
• кнопка Full Preview… загружает диалоговое окно предварительного просмотра Data Extraction-Full Preview.

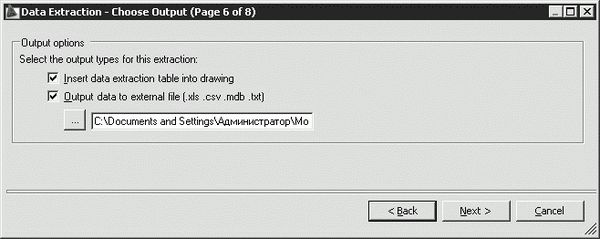

На странице 6 Мастера извлечения данных Data Extraction-Choose Output (рис. 10.36) осуществляется размещение данных:
Рис. 10.36. Мастер извлечения данных, страница 6 – размещение данных
• Insert data extraction table into drawing – вставка извлеченных данных таблицы в чертеж;
• Output data to external file (.xls .csv .mdb .txt) – размещение данных во внешнем файле.
На странице 7 Мастера извлечения данных Data Extraction-Table Style (рис. 10.37) создается стиль таблицы.

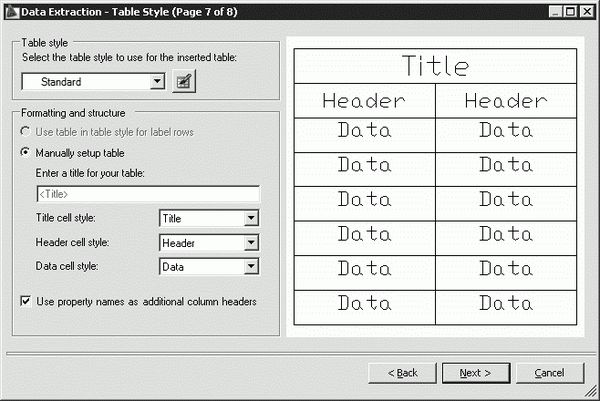

Рис. 10.37. Мастер извлечения данных, страница 7 – стиль таблицы
• Select the table style to use for the inserted table – выбор стиля таблицы.
• В области Formating and structure осуществляется форматирование:
– Use table in table style for label rows – использование табличного стиля для названия рядов;
– Manually setup table – формирование таблицы вручную;
– Enter a title for your table: – ввод заголовка таблицы;
– Tile cell style: – название ячейки;
– Header cell style: – заголовок ячейки;
– Data cell style: – содержимое ячейки.
На странице 8 Мастера извлечения данных Data Extraction-Finish (рис. 10.38) завершается работа с Мастером. Для извлечения данных необходимо нажать кнопку Finish. Если выбрано извлечение в таблицу, то после нажатия кнопки Finish появится запрос точки вставки. Если выбрано извлечение во внешний файл, то произойдет создание файла.

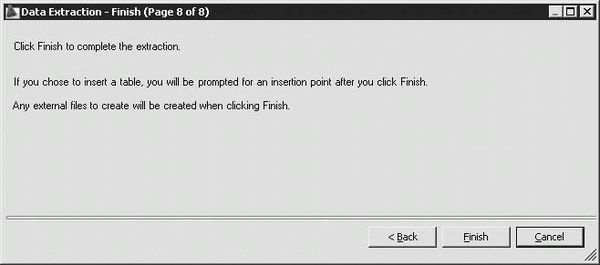

Рис. 10.38. Мастер извлечения данных, страница 8 – завершение
Таблицы
Команда TABLE осуществляет создание пустой таблицы объектов в чертеже. Вызывается команда из падающего меню Draw → Table.. . или щелчком на пиктограмме Table… на панели инструментов Draw. В результате открывается диалоговое окно вставки таблицы Insert Table – рис. 10.39.
