Specify start point of arc or [Center]: – указать начальную точку дуги
Specify second point of arc or [Center/End]: C – переход в режим построения дуги по центру
Specify center point of arc: – указать центр дуги
Specify end point of arc or [Angle/chord Length]: – указать конечную точку дуги
• Start, Center, Angle – построение дуги по стартовой точке, центру и углу. Положительным направлением считается построение дуги против часовой стрелки; изменить направление на противоположное можно, задав отрицательное значение угла. Запросы:
...
Specify start point of arc or [Center]: – указать начальную точку дуги
Specify second point of arc or [Center/End]: C – переход в режим построения дуги по центру
Specify center point of arc: – указать центр дуги
Specify end point of arc or [Angle/chord Length]: A – переход в режим построения дуги по углу
Specify included angle: – указать центральный угол
• Start, Center, Length – построение дуги по стартовой точке, центру и длине хорды. Дуга строится против часовой стрелки от начальной точки, причем по умолчанию – меньшая из двух возможных (то есть дуга, которая меньше 180°). Если же вводится отрицательное значение длины хорды, будет нарисована большая дуга. Запросы:
...
Specify start point of arc or [Center]: – указать начальную точку дуги
Specify second point of arc or [Center/End]: C – переход в режим построения дуги по центру
Specify center point of arc: – указать центр дуги
Specify end point of arc or [Angle/chord Length]: L – переход в режим построения дуги по длине хорды
Specify length of chord: – указать длину хорды
• Start, End, Angle – построение дуги по стартовой точке, конечной точке и углу. Положительным направлением считается построение дуги против часовой стрелки; изменить направление на противоположное можно, задав отрицательное значение угла. Запросы:
...
Specify start point of arc or [Center]: – указать начальную точку дуги
Specify second point of arc or [Center/End]: E – переход в режим построения дуги по конечной точке
Specify end point of arc: – указать конечную точку дуги
Specify center point of arc or [Angle/Direction/Radius]: A – переход в режим построения дуги по углу
Specify included: – указать центральный угол
• Start, End, Direction – построение дуги по стартовой точке, конечной точке и направлению – углу наклона касательной из начальной точки. Запросы:
...
Specify start point of arc or [Center]: – указать начальную точку дуги
Specify second point of arc or [Center/End]: E – переход в режим построения дуги по конечной точке
Specify end point of arc: – указать конечную точку дуги
Specify center point of arc or [Angle/Direction/Radius]: D – переход в режим построения дуги по направлению касательной
Specify tangent direction for the start point of arc: – указать направление касательной от начальной точки дуги
• Start, End, Radius – построение дуги по стартовой точке, конечной точке и радиусу. Строится меньшая дуга против часовой стрелки. Запросы:
...
Specify start point of arc or [Center]: – указать начальную точку дуги
Specify second point of arc or [CEnter/ENd]: E – переход в режим построения дуги по конечной точке
Specify end point of arc: – указать конечную точку дуги
Specify center point of arc or [Angle/Direction/Radius]: R – переход в режим построения дуги по радиусу
Specify radius of arc: – указать радиус дуги
• Center, Start, End – построение дуги по центру, стартовой и конечной точке. Запросы:
...
Specify start point of arc or [Center]: C – переход в режим построения дуги по центру
Specify center point of arc: – указать центр дуги
Specify start point of arc: – указать начальную точку дуги
Specify end point of arc or [Angle/chord Length]: – указать конечную точку дуги
• Center, Start, Angle – построение дуги по центру, стартовой точке и углу. Запросы:
...
Specify start point of arc or [Center]: C – переход в режим построения дуги по центру
Specify center point of arc: – указать центр дуги
Specify start point of arc: – указать начальную точку дуги
Specify end point of arc or [Angle/chord Length]: A – переход в режим построения дуги по углу
Specify included angle: – указать центральный угол
• Center, Start, Length – построение дуги по центру, стартовой точке и длине хорды. Запросы:
...
Specify start point of arc or [Center]: C – переход в режим построения дуги по центру
Specify center point of arc: – указать центр дуги
Specify start point of arc: – указать начальную точку дуги
Specify end point of arc or [Angle/chord Length]: L – переход в режим построения дуги по длине хорды
Specify length of chord: – указать длину хорды
• Continue – построение дуги как продолжения предшествующей линии или дуги. При этом начальной точкой дуги и ее начальным направлением станут соответственно конечная точка и конечное направление последней созданной дуги или последнего созданного отрезка. Такой способ особенно удобен для построения дуги, касательной к заданному отрезку. Запросы:
...
Specify start point of arc or [Center]: – указать начальную точку дуги
Specify end point of arc: – указать конечную точку дуги
Пример. Построение дуги по трем точкам
Постройте дугу по варианту 3 Points – рис. 9.2.
Рис. 9.2. Построение дуги по трем точкам
Запустите команду ARC, вызвав ее из падающего меню Draw → Arc → 3 Points или щелкнув на пиктограмме Arc на панели инструментов Draw. Ответьте на запросы:
...
_ARC
Specify start point of arc or [Center]: 50,80 – точка 1
Specify second point of arc or [Center/End]: 50,20 – точка 2
Specify end point of arc: 20,50 – точка 3
Пример. Построение дуги по стартовой точке, центру и углу
Постройте дугу по варианту Start, Center, Angle – рис. 9.3.
Рис. 9.3. Построение дуги по стартовой точке, центру и углу
Запустите команду ARC, вызвав ее из падающего меню Draw → Arc → Start, Center, Angle или щелкнув на пиктограмме Arc на панели инструментов Draw. Ответьте на запросы:
...
_ARC
Specify start point of arc or [Center]: 20,50 – точка 1
Specify second point of arc or [Center/End]: C – переход в режим построения дуги по центру
Specify center point of arc: 50,50 – точка 2
Specify end point of arc or [Angle/chord Length]: A – переход в режим построения дуги по углу
Specify included angle: 135 – угол
Пример. Построение дуги по стартовой точке, конечной точке и радиусу
Постройте дугу по варианту Start, End, Radius – рис. 9.4.
Рис. 9.4. Построение дуги по стартовой точке, конечной точке и радиусу
Запустите команду ARC, вызвав ее из падающего меню Draw → Arc → Start, End, Radius или щелкнув на пиктограмме Arc на панели инструментов Draw. Ответьте на запросы:
...
_ARC
Specify start point of arc or [Center]: 80,50 – точка 1
Specify second point of arc or [Center/End]: E – переход в режим построения дуги по конечной точке
Specify end point of arc: 50,80 – точка 2
Specify center point of arc or [Angle/Direction/Radius]: R – переход в режим построения дуги по радиусу
Specify radius of arc: 30 – радиус дуги
Окружность
Команда CIRCLE , формирующая окружность , вызывается из падающего меню Draw → Circle или щелчком на пиктограмме Circle на панели инструментов Draw (рис. 9.5).

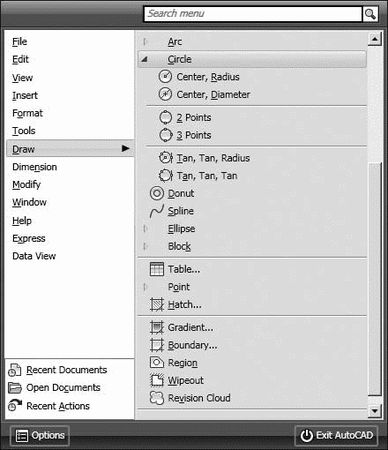

Рис. 9.5. Команда построения окружности в падающем меню
Окружности можно строить различными способами. По умолчанию построение производится путем указания центра и радиуса. Можно задавать центр и диаметр или только диаметр, указывая его начальную и конечную точки. Окружность также может строиться по трем точкам. Кроме того, имеется возможность определять окружность, касающуюся либо трех объектов рисунка, либо двух (в последнем случае задается еще и радиус). Запросы команды CIRCLE:
