кнопка Specifies if shadows are computed задает расчет теней при тонировании;
– Mode – назначение режима: Simple – простой режим располагает модули построения теней в случайном порядке, Sorted – режим с сортировкой последовательно формирует модули построения теней от объекта до источника освещения, Segment – сегмент последовательно формирует модули построения теней в порядке их расположения вдоль светового луча от модулей тонирования по объему к сегментам светового луча между объектом и источником света;
– Shadow map – включение и отключение текстуры теней. При этом определяется, будет ли использовано наложение теней при их тонировании. Во включенном состоянии система тонирования выполняет раскрашивание с наложением теней. В отключенном – все тени отслеживаются по лучам.

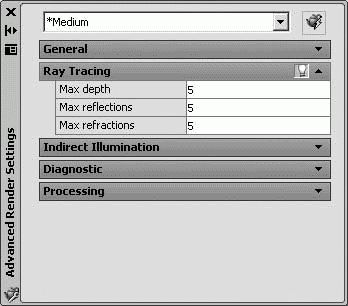

Группа Ray Tracing содержит набор инструментов для настройки параметров отслеживания лучей, влияющих на метод представления теней в тонированном изображении (рис. 23.15).
Рис. 23.15. Настройка параметров отслеживания лучей
Кнопка Specifies if ray tracing should be performed when shading определяет, следует ли выполнять при раскрашивании отслеживание лучей.
• Max depth – определением максимальной глубины ограничивается комбинация отражений и преломлений. Трассировка луча прекращается при достижении суммой чисел отражения и преломления значения максимальной глубины.
• Max reflections – определением максимума отражений задается количество возможных отражений луча. При значении, равном 0, отражения отсутствуют.
• Max refractions – определением максимума преломлений задается количество возможных преломлений луча. При значении, равном 0, преломления отсутствуют.

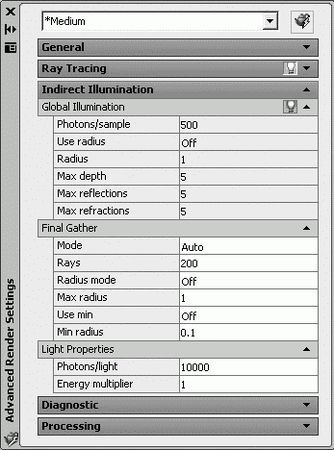

Группа Indirect Illumination содержит набор инструментов для настройки параметров отраженного освещения (рис. 23.16).
Рис. 23.16. Настройка параметров отраженного освещения
• Global Illumination – параметры общего освещения:
кнопка Specifies if lights should cast indirect light into the scene – должны ли источники света давать для сцены отраженный свет;
– Photons/sample – определяется количество фотонов, используемое для вычисления интенсивности общего освещения. При увеличении данного значения общее освещение становится менее ярким, но при этом более размытым. При уменьшении – общее освещение становится более ярким, но при этом менее однородным;
– Use radius – определяется размер фотонов. Во включенном состоянии размер фотонов определяется значением наборного счетчика. В отключенном состоянии каждый фотон считается равным 1/10 радиуса полной сцены;
– Radius – значение радиуса обозначает область, внутри которой используются фотоны при вычислении освещенности;
– Max depth – максимальная глубина ограничивает комбинацию отражений и преломлений. Отражения и преломления фотона прекращаются, когда суммарное число отражений и преломлений достигает значения максимальной глубины;
– Max reflections – максимум отражений задает число возможных отражений фотона. При значении, равном 0, отражения отсутствуют;
– Max refractions – максимум преломлений задает число возможных преломлений фотона. При значении, равном 0, преломления отсутствуют.
• Final Gather – настройка параметров чистовых проб рассчитывает общее освещение:
– Rays – определяется количество лучей, используемое для вычисления отраженного освещения в чистовой пробе. При увеличении данного значения общее освещение становится менее ярким, но одновременно возрастает длительность тонирования;
– Radius mode – включение и отключение режима радиуса;
– Max radius – значение максимального радиуса, в пределах которого используются чистовые пробы;
– Use min – включение и отключение использования минимума во время обработки чистовых проб;
– Min radius – значение минимального радиуса, в пределах которого используются чистовые пробы.
• Light Properties – настройка свойств источника света:
– Photons/light – определяется количество фотонов, испускаемых каждым источником света для использования в общем освещении. При увеличении данного значения повышается точность действия общего освещения;
– Energy multiplier – коэффициент энергии умножается на общее и отраженное освещение, а также на яркость тонированного изображения.

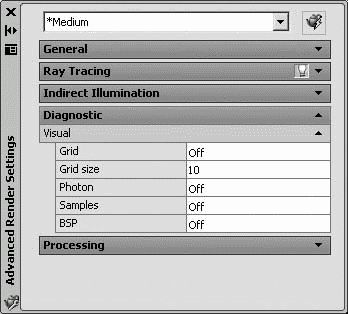

Группа Diagnostic содержит набор инструментов для настройки диагностических параметров (рис. 23.17):
Рис. 23.17. Настройка диагностических параметров
• Visual – визуальные параметры:
– Grid – тип сетки: Off – отключено; Object – отображение в локальных координатах, где каждый объект имеет свое собственное координатное пространство; World – отображение в координатах мировой системы; Camera – отображение в координатах камеры, представляемых в виде прямоугольной сетки, накладываемой на вид;
– Grid size – размер сетки;
– Photon – создание эффекта фотонной карты: Off – тонирование фотонов напоминает недиагностическое тонирование сцены, то есть система тонирования вначале тонирует раскрашенную сцену, а затем заменяет ее псевдоцветным изображением; Density – фотонная карта тонируется так, как она проецируется на сцену, а высокая плотность отображается красным цветом, при понижении значений тонирование выполняется более холодными цветами; Irradiance – аналогично тонированию плотности, однако фотоны раскрашиваются согласно их освещенности, при этом максимальная освещенность тонируется красным цветом, а при понижении значений тонирование выполняется более холодными цветами;
– Samples – включение и отключение примеров;
– BSP – тонируется визуальное представление параметров, используемых иерархической структурой в методе ускорения отслеживания лучей с БРП: Off – отключено, Depth – отображается глубина дерева с представлением верхних граней ярко-красным цветом и использованием все более холодных цветов по мере увеличения глубины расположения граней; Size – отображается размер листьев дерева с обозначением листьев разного размера различающимися цветами.

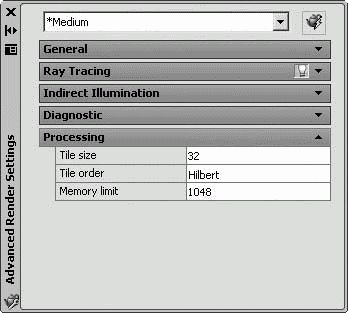

Группа Processing – содержит набор инструментов для настройки параметров обработки (рис. 23.18):
Рис. 23.18. Настройка параметров обработки
• Tile size – определяет размер фрагментов мозаики для тонирования. Чем меньше фрагмент, тем чаще обновляется изображение во время тонирования;
• Tile order – указывает используемый метод обработки мозаичных плиток при тонировании изображения: Hilbert – по Гильберту, Spiral – по спирали, Left to right – слева направо, Right to left – справа налево, Top to bottom – сверху вниз, Bottom to top – снизу вверх;
• Memory limit – определяет предел памяти для тонирования. Ведется учет объема памяти, использованного во время тонирования, и если достигнут предел памяти, геометрия некоторых объектов не отображается, чтобы освободить память для других объектов.
Пользовательские параметры тонирования
С палитры Advanced Render Settings выбором соответствующего параметра раскрывающегося списка в верхней ее части (рис. 23.19) загружается Диспетчер набора стандартных параметров тонирования Render Presets Manager.
Рис. 23.19. Выбор Диспетчера набора стандартных параметров тонирования

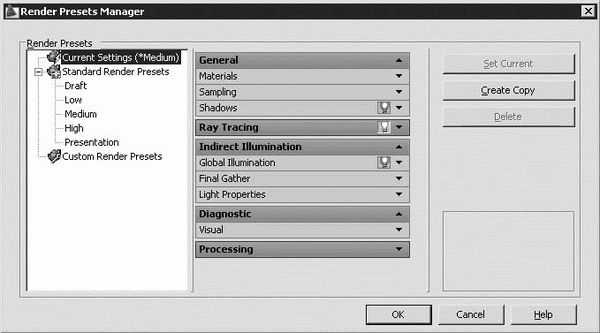

Диспетчер Render Presets Manager (рис. 23.20) содержит большинство параметров палитры Advanced Render Settings. Используя стандартный набор параметров в качестве основы, можно изменить настройки, а по достижении требуемых результатов рекомендуется создать новый пользовательский набор параметров, который можно использовать для последующего применения.
Рис. 23.20. Диспетчер набора стандартных параметров тонирования
