Рис. 23.9. Диспетчер визуальных стилей
Диспетчер визуальных стилей содержит следующие поля и инструменты: • область Adailable Visual Style in Drawing – отображение образцов изображений визуальных стилей, имеющихся в чертеже. Выбранный стиль отображается с желтым окаймлением, и нижерасположенные панели содержат его параметры;
Create New Visual Style – создание нового визуального стиля сопровождается открытием диалогового окна Create New Visual Style, в котором необходимо ввести имя и дополнительное описание создаваемого стиля. Новый образец изображения помещается в конец панели;
Apply Selected Visual Style to Current Viewport – применение выбранного визуального стиля к текущему видовому экрану;
Export the Selected Visual Style to the Tool Palette – создается инструмент выбранного визуального стиля и экспортируется в инструментальную палитру;
Delete the Selected Visual Style – удаление выбранного визуального стиля.
Для двумерного каркаса 2D Wireframe в Диспетчере визуальных стилей (см. рис. 23.8) устанавливаются следующие параметры.
• 2D Wireframe options – параметры двумерного каркаса:
– Contour lines – установка количества линий контура;
– Draw true silhouettes – создание истинного силуэта.
• 2D Hide – Obscured Lines – параметры скрытых линий:
– Color – назначение цвета;
– Linetype – назначение типа линий.
• 2D Hide – Intersection Edges – параметры ребер пересечений:
– Visible – установка видимости;
– Color – назначение цвета.
• 2D Hide – Miscellaneous – другие параметры:
– Halo gap % – установка коэффициента недовода.
• Display resolution – параметры экранного разрешения:
– Arc/circle smoothing – регулировка сглаживания дуг и окружностей;
– Spline segments – определение количества сегментов сплайна;
– Solid smoothness – настройка плавности тел.
Для других стилей отображения в Диспетчере визуальных стилей (см. рис. 23.9) устанавливаются следующие параметры.
• Face Settings – определение параметров внешнего вида граней на видовом экране:
кнопка Highlight intensity – изменение значения интенсивности подсветки с положительного на отрицательное и наоборот;
кнопка Opacity – изменение значения прозрачности с положительного на отрицательное и наоборот;
– Face style – установка стиля раскрашивания на гранях. Значение хранится в системной переменной VSFACESTYLE:
· Real – реалистичный стиль с максимально возможным приближением отображает то, как грань выглядит на самом деле;
· Gooch – стиль Гуч определяет использование гаммы холодных и теплых оттенков вместо темных и светлых для улучшения отображения граней, которые могли бы быть затенены и плохо видимы в реалистичном представлении;
· None – стиль не устанавливается;
– Lighting quality – установка качества освещения в зависимости от необходимости отображения граней на модели. Значение хранится в системной переменной VSLIGHTINGQUALITY:
· Faceted – фасетное;
· Smooth – сглаживание;
– Highlight intensity – регулировка интенсивности подсветок на гранях без материалов. Значение хранится в системной переменной VSFACEHIGHLIGHT;
– Opacity – управление непрозрачностью и прозрачностью граней на видовом экране. Значение хранится в системной переменной VSFACEOPACITY.
• Materials and Color – установка отображения материалов и цвета на гранях:
– Material display – управление отображением материалов и текстуры. Значение хранится в системной переменной VSMATERIALMODE;
– Face color mode – управление отображением цветов на гранях. Значение хранится в системной переменной VSFACECOLORMODE:
· Normal – нормальный режим: не применяется к модификатору цвета грани;
· Monochrome – монохромный режим: модель отображается в оттенках заданного пользователем цвета;
· Tint – режим оттенка: изменяются оттенок и насыщенность цвета грани;
· Desaturate – режим уменьшения насыщенности: цвет смягчается путем сокращения компонента его насыщенности на 30 %;
– Monochrome color/Tint Color – установка монохромного цвета или оттенка цвета. Данная настройка недоступна, если для цвета грани выбран режим Normal или Desaturate. Значение хранится в системной переменной VSMONOCOLOR.
• Environment Settings – регулировка параметров среды:
– Shadow Display – назначение отображения теней. Для повышения качества изображения следует отключить тени. Значение хранится в системной переменной VSSHADOWS:
· Full shadows – полные тени;
· Ground shadow – только тени на земле;
· Off – без теней;
– Backgrounds – назначение отображения фона в видовом экране. Значение хранится в системной переменной VSBACKGROUNDS.
• Edge Settings – регулировка параметров отображения ребер:
– Edge mode – установка режима отображения ребер. Значение хранится в системной переменной VSEDGES:
· Facet Edges – ребра граней;
· Isolines – изолинии;
· None – ничего;
– Number of lines – установка количества строк;
– Color – назначение цвета для ребер. Значение хранится в системной переменной VSEDGECOLOR;
– Always on top – поверх остальных окон.
• Edge Modifiers – назначение параметров ребер-модификаторов:
кнопка Overhanging edges – включение и отключение эффекта выступания отрезков за их пересечения для создания эффекта рисования от руки (рис. 23.10). Значение хранится в системной переменной VSEDGEOVERHANG;

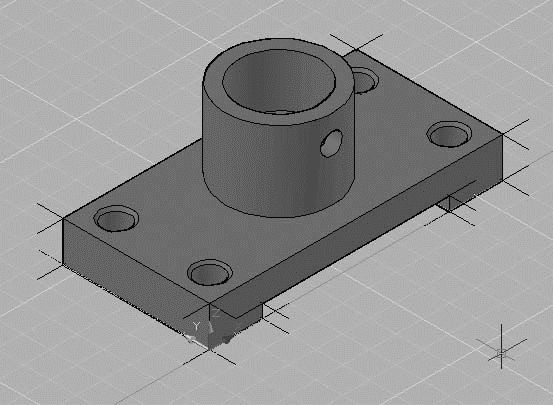

Рис. 23.10. Эффект рисования от руки
кнопка Jitter edges – включение и отключение эффекта мерцания для придания линиям вида эскизов (рис. 23.11). Значение хранится в системной переменной VSEDGEJITTER;
