Подключите настроенные порты шлюза к линиям провайдера, проверьте звонки с подключенных линий абонентам Elastix и звонки с SIP-телефонов через настроенный шлюз.

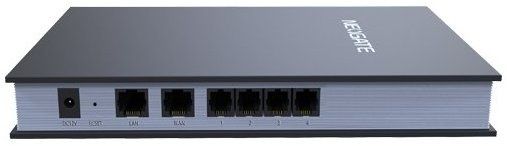

Шлюз на 4 порта FXO-SIP/IAX2 Yeastar NeoGate TA410
Цена: 330 USD
(рекомендованная розничная)
Особенности модели:
• Высококачественная связь с подавлением эха (ITU-T G.168 LEC)
• Поддержка факса по протоколам T.38 и G.711
• Определение тона отбоя и переполюсовка
• Определитель номера: ETSI (V23), DTMF-based CID, BELL202
• Подключение по протоколам SIP (RFC3261) и IAX2
• Поддержка VLAN (IEEE 802.1p/q tagging), QOS, OpenVPN
• Передача DTMF: RFC 2833, SIP INFO, In-band
• Кодеки: G.711A/U-law, G.722 (HD Voice), G.726, G.729a, GSM, ADPCM, Speex
• Подключение к аналоговой АТС или подключение аналоговых телефонов и факсов: 4x RJ11

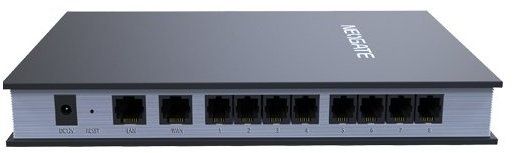

Шлюз на 8 портов FXO-SIP/IAX2 Yeastar NeoGate TA810
Цена: 440 USD
(рекомендованная розничная)
Особенности модели:
• Высококачественная связь с подавлением эха (ITU-T G.168 LEC)
• Поддержка факса по протоколам T.38 и G.711
• Определение тона отбоя и переполюсовка
• Определитель номера: ETSI (V23), DTMF-based CID, BELL202
• Подключение по протоколам SIP (RFC3261) и IAX2
• Поддержка VLAN (IEEE 802.1p/q tagging), QOS, OpenVPN
• Передача DTMF: RFC 2833, SIP INFO, In-band
• Кодеки: G.711A/U-law, G.722 (HD Voice), G.726, G.729a, GSM, ADPCM, Speex
• Подключение к аналоговой АТС или подключение аналоговых телефонов и факсов: 8x RJ11
Подключение к ТФОП по цифровым потокам PRI E1
Если используемый провайдер связи не может предложить подключение к своей сети по протоколу SIP, можно использовать подключение по цифровому потоку PRI E1. Для этих целей предназначены шлюзы VoIP-PRI. Цифровой поток PRI E1 обеспечивает передачу до 30 одновременных голосовых каналов в цифровом виде и защищен от многих искажений, присущих аналоговым каналам передачи голоса. Это наиболее распространенный цифровой способ подключения офисных станций к городской телефонной сети.

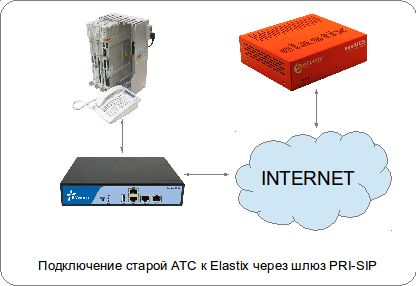

Также шлюз PRI-SIP может использоваться для подключения прежней офисной станции к Elastix по цифровому каналу. Такой способ подключения оправдан, если планируется долгое время одновременно эксплуатировать как Elastix, так и старую офисную станцию. Например, если многие сотрудники вашей компании привыкли к DECT-телефонам с поддержкой роуминга по всему офису. Следует признать, что пока DECT-связь работает стабильнее, чем программные SIP-телефоны на смартфонах.
Шлюзы PRI-SIP (E1/T1) Yeastar NeoGate
Шлюзы Yeastar отличает хорошая совместимость с различными станциями по потокам E1, T1, J1. Поддерживаются интерфейсы сигнализации PRI, MFC R2, SS7 и популярные в России типы коммутации QSIG, EDSS1/ETSI.

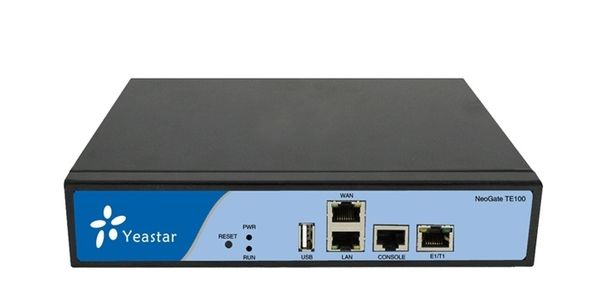

Шлюз PRI-SIP (E1/T1) Yeastar NeoGate TE100
Цена: 1064 USD
(рекомендованная розничная)
Особенности модели:
• Количество каналов: 30 (E1/J1), 24 (T1)
• Поддержка факса
• Сигнализация: PRI-NET, PRI–CPE, MFC/R2, SS7
• Типы коммутации: QSIG, EuroISDN (EDSS1/ETSI), National ISDN type 1 & type 2, Nortel DMS100, AT&T 4ESS, Lucent 5ESS

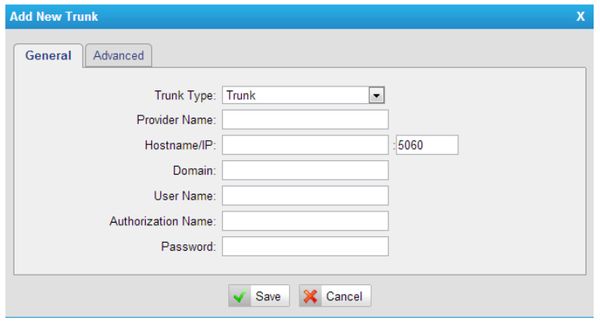

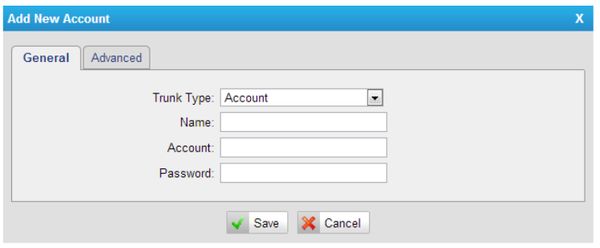

• SIP: регистрация на Elastix (Trunk или Service Provider), регистрация на шлюзе (Account)
• Поддержка VLAN (IEEE 802.1p/q tagging), QOS
• Передача DTMF: RFC 2833, SIP INFO, In-band
• Кодеки: G.711A/U-law, G.722, G.726, G.729a, GSM, ADPCM, Speex, H261, H263, H263P, H264
• Разъемы: WAN RJ45, LAN RJ45, E1 RJ45, RS232 RJ45, USB 2.0

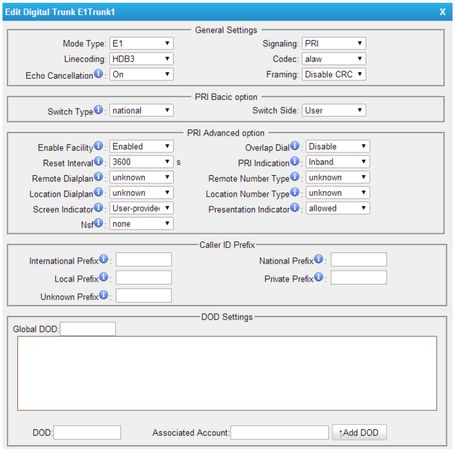

WEB-интерфейс настройки шлюза достаточно прост, но при этом предоставляет широкие возможности по настройке как соединения с провайдером PRI ISDN, так и соединения с Elastix. Elastix может находиться в том же офисе, где предоставлен поток PRI E1, также Elastix может располагаться в дата-центре или в другом офисе компании. Если шлюз TE100 соединен с Elastix через Интернет, следует позаботиться о достаточной скорости канала – при использовании кодека G.711 на каждый канал требуется около 80Кбит/с в каждую сторону (при 30 одновременных разговорах требуется синхронный канал около 2.4Мбит/с).

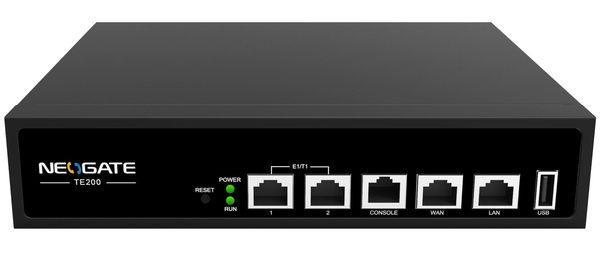

Шлюз 2х PRI-SIP (E1/T1) Yeastar NeoGate TE200
Цена: 2100 USD
(рекомендованная розничная)
Особенности модели:
• Количество каналов: 2х30 (E1/J1), 2х24 (T1)
• Поддержка факса
• Сигнализация: PRI-NET, PRI–CPE, MFC/R2, SS7
• Типы коммутации: QSIG, EuroISDN (EDSS1/ETSI), National ISDN type 1 & type 2, Nortel DMS100, AT&T 4ESS, Lucent 5ESS
• SIP: регистрация на Elastix (Trunk или Service Provider), регистрация на шлюзе (Account)
• Поддержка VLAN (IEEE 802.1p/q tagging), QOS
• Передача DTMF: RFC 2833, SIP INFO, In-band
• Кодеки: G.711A/U-law, G.722, G.726, G.729a, GSM, ADPCM, Speex, H261, H263, H263P, H264
• Разъемы: WAN RJ45, LAN RJ45, 2x E1 RJ45, RS232 RJ45, USB 2.0
Если шлюз TE200 соединен с Elastix через Интернет, следует позаботиться о достаточной скорости канала – при использовании кодека G.711 на каждый канал требуется около 80Кбит/с в каждую сторону (при 60 одновременных разговорах требуется синхронный канал около 4.8Мбит/с).

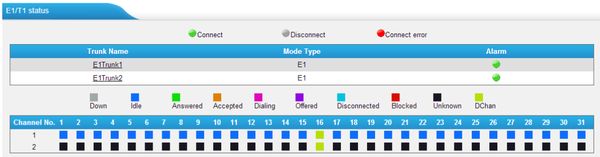

В WEB-интерфейса шлюза отображается статус каждого канала в потоке:

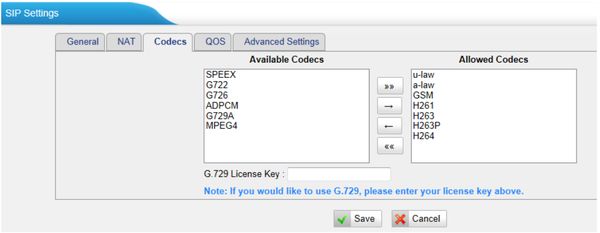

Можно выбрать допустимые кодеки для связи шлюза с Elastix:

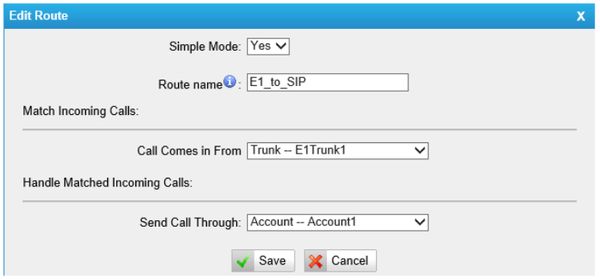

Интерфейс настройки маршрутизации вызовов достаточно прост:
Подключение к ТФОП по мобильным каналам GSM
Шлюзы GSM-SIP могут быть использованы:

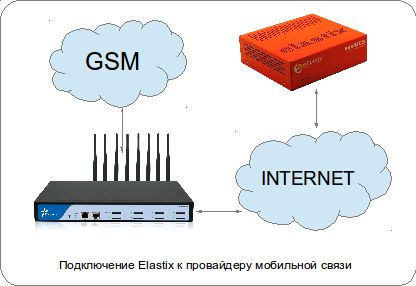

• для подключения Elastix к оператору мобильной связи, если оператор не предоставляет подключение к своей сети по протоколу SIP
• для подключения Elastix к Телефонной сети Общего Пользования в труднодоступных для проводной связи местах
• для обеспечения резервного голосового канала связи
• для обеспечения недорогого или бесплатного канала связи мобильных сотрудников с офисной станцией
• для снижения расходов на звонки сотрудников мобильным абонентам
• для отправки SMS-сообщений (требуется установка специального ПО)
• для приема SMS-сообщений (требуется установка специального ПО)
Шлюзы GSM-SIP/IAX2 Yeastar NeoGate
Шлюзы GSM-SIP/IAX2 от Yeastar отличает высокое качество связи, стабильность работы, возможность использования транковых соединений по протоколу IAX2, богатый набор функций и наличие моделей от 1 до 16 каналов.
