Fixed CID Value
Использовать указанный в этом поле номер как номер вызывающего абонента.
Destination if no answer
Если вызываемый абонент не ответил в течение заданного времени поиска (Ring Time), переадресовать вызов по выбранному направлению: напрямую на абонента (Extension), на объявление (Announcement), в интерактивное меню (IVR), в очередь (Queue), группе (Ring Group), перенаправить на внешнюю линию (Trunk), в обработчик вызовов на основе времени суток (Time Conditions).
Настройка линий подключения к провайдерам (Trunks)
Elastix позволяет настроить подключения к провайдерам (Trunks) следующих типов:
• SIP Trunk – для подключения к SIP-провайдерам, стандарт де-факто
• IAX2 Trunk – для подключения к другой станции Elastix/Asterisk
• Custom Trunk – для подключения не стандартных устройств, например, H.323, Skype
• ENUM Trunk – для осуществления звонков абонентам других компаний через VoIP, без выхода на Телефонную Сеть Общего Пользования, но используя для поиска абонентов их обычные городские или мобильные номера (http://en.wikipedia.org/wiki/Telephone_number_mapping)
• DAHDI Trunk, ZAP Trunk – для использования специальных периферийных устройств, подключенных к серверу (цифровых и аналоговых соответственно)
• DUNDi Trunk – для динамического поиска VoIP адресата (http://ru.wikipedia.org/wiki/DUNDi), удобно использовать для объединения нескольких станций в дополнение к каналам IAX2, связывающим станции

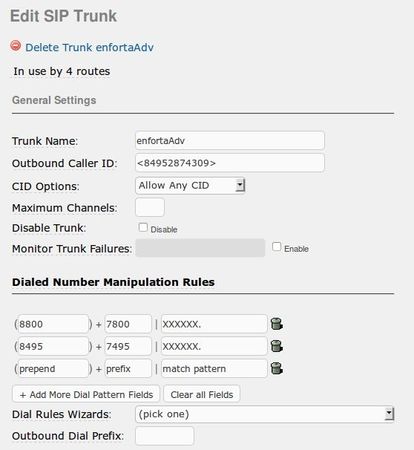

Подключение к SIP-провайдерам (SIP Trunk)
SIP (http://ru.wikipedia.org/wiki/SIP) стал в настоящее время стандартом де-факто для VoIP-подключений к телекоммуникационным сетям. Для большей части провайдеров Вы будете использовать именно этот протокол.
Trunk Name
Понятное Вам название настраиваемого соединения.
Outbound Caller ID
Номер CallerID, который будет передавать Elastix провайдеру. Некоторые провайдеры позволяют скрывать ваш номер:
"hidden" <+74991234567>
Dialed Number Manipulation Rules
Преобразование набранного номера в формат провайдера.
prefix – начало номера, которое будет удалено перед передачей провайдеру
prepend – начало номера, которое будет добавлено вместо prefix перед передачей провайдеру
match pattern – шаблон номера
• X – любая цифра
• Z – цифры от 1 до 9
• N – цифры от 2 до 9
• [127-9] – одна из цифр: 1,2,7,8,9
• . (точка) – любое количество цифр или символов
В примере на иллюстрации номера формата E.164 преобразуются в формат провайдера. Если был набран номер "74951234567", он будет преобразован в "84951234567".

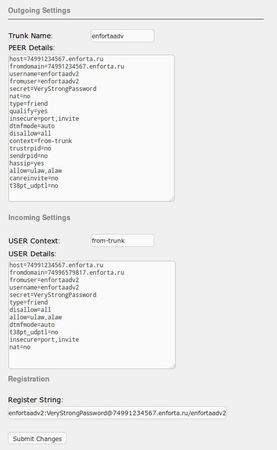

Outgoing Settings / Trunk Name
Уникальное имя соединения, сохраняемое в CDR-таблице (таблице регистрации вызовов).
PEER Details, USER Details
Запросите у провайдера предпочтительные для его сети настройки.
User Context
Контекст обработки входящих вызовов. Обычно "from-trunk". Может быть заменен на свой контекст, например, для сохранения в CDR информации о рекламном номере, на который поступил вызов (стр.184, "Сохранение в CDR рекламного номера").
Register String
Формат: login: password@server/login
Логин, пароль и сервер провайдера для получения входящих звонков. Без этого провайдер не будет знать адрес Elastix, на который необходимо направить входящий вызов.

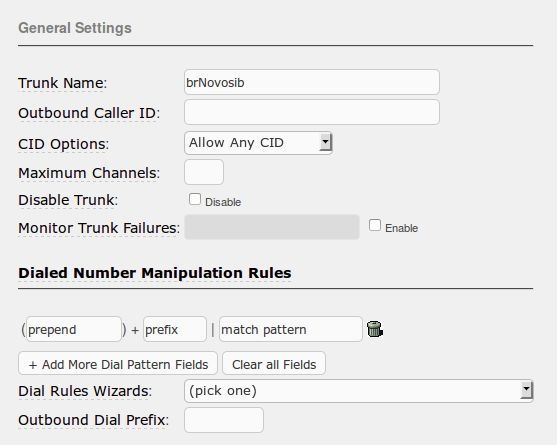

IAX2 Trunk – для подключения к другой станции Elastix/Asterisk
Настройки абсолютно аналогичны SIP Trunk. Отличие состоит в невидимом пользователю протоколе обмена информацией между станциями:
• IAX2 полностью бинарный протокол, что экономит трафик (например, заголовки SIP-протокола текстовые)
• IAX2 использует только один порт (UDP 4569), что упрощает настройку Firewall и улучшает работу через NAT
• IAX2 поддерживает транкинг – передача в каждом пакете данных нескольких параллельных каналов, что экономит трафик (до трехкратной экономии)
• при установлении соединения по протоколу IAX2 гарантируется прохождение голоса (в отличие от SIP-протокола, когда связь может установиться, но голоса не будет слышно)

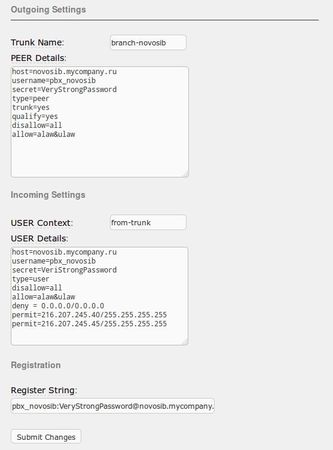

Однако, IAX2 более уязвим к DDoS-атакам, поэтому настоятельно рекомендуется ограничивать подключения с использованием параметров deny, permit. Например, чтобы разрешить подключения только с адресов 216.207.245.40 и 216.207.245.45, в блоке USER Details укажите следующие параметры:
deny=0.0.0.0/0.0.0.0
permit=216.207.245.40/255.255.255.255
permit=216.207.245.45/255.255.255.255
Более того, чтобы злоумышленники даже не пытались взламывать Elastix, используйте встроенный Firewall для порта IAX2 (закладка Security/Firewall), указав для данного протокола только адреса доверенных серверов, которые могут связываться с вашим сервером Elastix по протоколу IAX2.

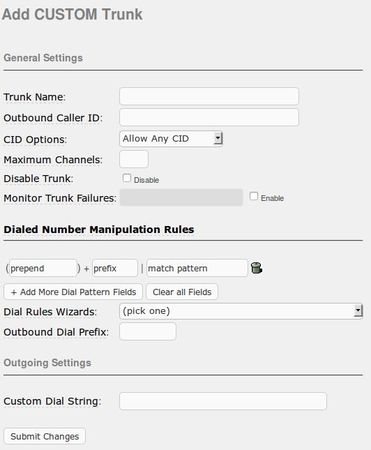

Нестандартные транзитные устройства (Custom Trunk)
При необходимости приема вызовов и совершения вызовов через нестандартные устройства можно использовать Custom Trunk.
• Local/$OUTNUM$@a2billing/n для маршрутизации вызовов через модуль A2Billing
• CAPI/ISDN1/$OUTNUM$/b для маршрутизации вызовов через плату ISDN
• H323/$OUTNUM$@X.X.X.X для маршрутизации вызовов через устройство X.X.X.X по протоколу H323
где $OUTNUM$ – вызываемый номер
Цифровые и аналоговые транзитные устройства (DAHDI Trunk, ZAP Trunk)
DAHDI Trunk, ZAP Trunk необходимы для использования специальных периферийных устройств, подключенных к серверу (цифровых и аналоговых соответственно). Протоколы были созданы задолго до массового появления шлюзов, позволяющих связывать ISDN и аналоговые сети с VoIP сетями по протоколу SIP.
Подключение к глобальным сетям (ENUM Trunk)
Чтобы упростить переход от Публичных Коммутируемых Телефонных Сетей (PSTN) к сетям VoIP был создан стандарт ENUM преобразования номеров E.164 (http://en.wikipedia.org/wiki/Telephone_number_mapping). Этот стандарт позволяет, зная городской/мобильный номер, определять альтернативные способы связи с абонентом (по протоколам SIP, Jabber, email и пр.). Таким образом можно устанавливать связь со станциями партнеров не выходя за пределы VoIP-сети. Что не только бесплатно, но обычно проходит с меньшими потерями качества, поскольку не требует многократной перекодировки речи на стыках сетей PSTN и VoIP.
Суть ENUM в том, что в DNS зоне e164.arpa создаются записи, соответствующие городским/мобильным номерам, указывающие альтернативные способы связи с абонентом. Например, номер +74951234567 будет представлен в ENUM как 7.6.5.4.3.2.1.5.9.4.7.e164.arpa. Оператор связи, обслуживающий номер +74951234567 и предоставляющий своему клиенту этот номер по протоколу SIP может внести запись в DNS, указывающую на "sip: call@elastix.club". Настроив на Elastix канал ENUM можно все вызовы сначала направлять через канал ENUM, а вторым выбором использовать каналы связи с вашими провайдерами.
Однако, для работы ENUM необходима поддержка операторов связи – регистрировать записи в DNS в домене e164.arpa могут только операторы связи. К сожалению, в России вот уже 6 лет не могут определить организацию, которая возьмет на себя обязанности по обслуживанию зон 3.7.e164.arpa, 4.7.e164.arpa, 8.7.e164.arpa, 9.7.e164.arpa. Наиболее вероятный кандидат на эту роль – Ассоциация документальной электросвязи. Но когда наконец ENUM начнет использоваться в России – не известно.
С одной стороны, переход на использование ENUM – это потери для операторов связи на снижении трафика. Но снижение трафика в коммутируемых сетях неизбежно и ENUM можно было бы использовать для продажи своим клиентам как услуги регистрации арендованных номеров в e164.arpa, так и услуги аренды клиентам субдоменов к арендованным номерам. Например, чтобы предоставить своим клиентам возможность адресации сотрудников без донабора: номер +74951234567123 может быть записан в DNS как 3.2.1.7.6.5.4.3.2.1.5.9.4.7.e164.arpa и указывать на "sip:123@elastix.club", что позволит вносить такие номера в мобильный телефон и связываться с нужным отделом/сотрудником напрямую (не все согласны выдавать своим сотрудникам мобильные телефоны, а использовать для корпоративных целей личные телефоны неудобно не только сотрудникам, но и компаниям – с уходом сотрудника партнеры продолжат названивать ему на личный мобильный номер и могут уйти вслед за сотрудником к конкуренту).
