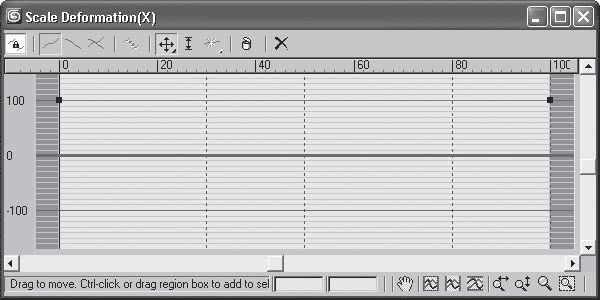

Рис. 4.14. Диалоговое окно Scale Deformation (Деформация масштаба)
Линия красного цвета с точками на концах – это кривая деформации, которая соответствует пути лофтингового объекта. Точки обозначают процент длины пути. По умолчанию таких точек две – 0 % пути и 100 % пути. Под красной линией располагается толстая серая линия – это серединная ось тела лофтинга. Если изменять положение точек на кривой деформации, будет изменяться и тело лофтинга.
Внимание!
В данном случае деформируется форма лофтингового объекта, путь остается неизменным.
При деформации тело лофтинга может изменяться по двум осям – X и Y. По умолчанию в окне деформации нажата кнопка Make Symmetrical (Сделать симметричным)
что означает одновременную деформацию по двум осям. Если отключить кнопку, то появится возможность выполнить деформацию по одной из осей: кнопка Display X Axis (Отобразить ось Х)
позволяет деформировать по оси Х, кнопка Display Y Axis (Отобразить ось Y)
– по оси Y. Можно отобразить сразу две кривые деформации, за это отвечает кнопка Display XY Axis (Отобразить оси Х и Y)
Если требуется поменять кривую деформации по Х на кривую деформации по Y и наоборот, используется кнопка Swap Deform Curves (Обмен кривыми деформаций)
которая доступна, только когда отжата кнопка Make Symmetrical (Сделать симметричным). Для отмены деформаций воспользуйтесь инструментом Reset Curve (Восстановить кривую)
На кривую деформации можно добавлять управляющие точки. Для этого предназначен инструмент Insert Corner Point (Вставить точку с изломом)
Впоследствии тип точки можно изменить. Для этого точку нужно выделить, щелкнуть на ней правой кнопкой мыши и выбрать в появившемся контекстном меню необходимый тип. Для выделения и перемещения точек используется инструмент Move Control Point (Переместить контрольную точку)
Для удаления ненужной точки существует инструмент Delete Control Point (Удалить контрольную точку)
Кроме произвольного перемещения управляющих точек можно задать для каждой из них координаты по оси Х и по оси Y. Для этого внизу окна деформации имеются поля ввода координат. Пример использования деформации тела лофтинга приведен на рис. 4.15.
Рис. 4.15. Пример использования деформации тела лофтинга
После создания и редактирования тела лофтинга двухмерные формы можно удалить. Трехмерное тело от этого не пострадает. При необходимости двухмерные формы можно оставить (например, если они будут нужны в дальнейшем для изменения формы объекта лофтинга), а чтобы они не мешали работе, их можно скрыть, выделив и выполнив команду Hide Selection (Скрыть выделенное) контекстного меню.
Для практического закрепления теоретического материала выполните упражнение "Упражнение 3. Кресло из ротанга" из раздела "Практика" данной главы.
Булевы операции
Булевы операции применяются к трехмерным объектам для управления их формой. С помощью булевых операций легко можно вырезать в объекте отверстие, получить деталь сложной формы и многое другое. Кроме того, булевы операции применяют, чтобы упростить геометрию объекта посредством удаления невидимых поверхностей.
Булевы операции всегда применяются к двум объектам. Первый объект (который выделен) называется операндом А. Второй объект (который следует указать) – операнд Б. Тип булевой операции и взаимное расположение объектов определяют конечный результат. Объекты, к которым планируется применить булевы операции, должны иметь общую область, то есть соприкасаться друг с другом.
Существует четыре основных типа булевых операций:
• Union (Сложение) – операция предназначена для объединения двух исходных объектов, при этом общая область двух объектов удаляется (рис. 4.16, а);
• Intersection (Пересечение) – булев объект состоит только из общей области исходных объектов (рис. 4.16, б);

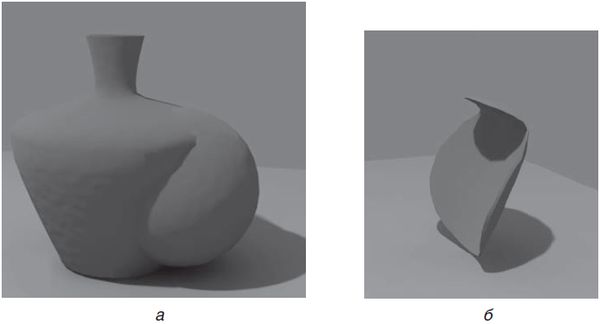

Рис. 4.16. Булевы операции Union (Сложение) и Intersection (Пересечение) с участием двух объектов – бутылки и сферы
• Subtraction (А – В) (Вычитание (А –Б)) и Subtraction (В – А) (Вычитание (Б –А)) – один исходный объект вырезает отверстие из другого исходного объекта (рис. 4.17);

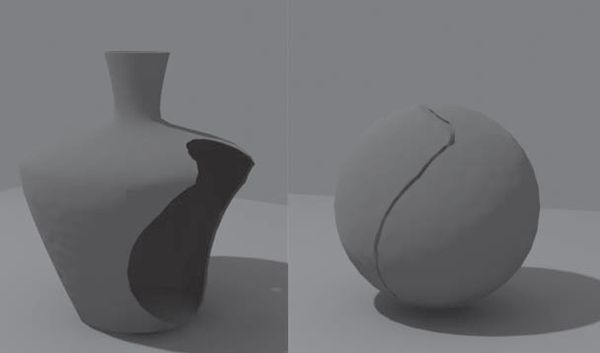

Рис. 4.17. Булева операция Subtraction (А – В) и Subtraction (В – А) (Вычитание) с участием двух объектов – бутылки и сферы
• Cut (Разрезание) – операция предназначена для разрезания одного объекта другим (рис. 4.18).

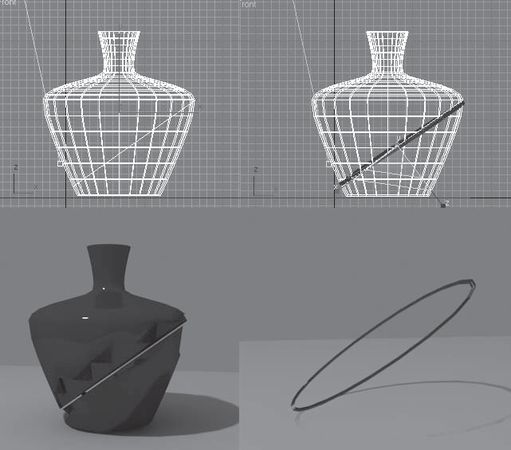

Рис. 4.18. Булева операция Cut (Разрезание) с участием двух объектов – бутылки и плоскости
Для применения булевых операций нужно сделать следующее.
1. Создать два исходных объекта и убедиться, что они пересекаются.
2. Выделить один из объектов (выделенный объект автоматически получает имя – объект А).
3. Создать составной объект Boolean (Булев) одним из следующих способов:
• выбрать команду меню Create → Compound → Boolean (Создать → Составные → Булев);
• на вкладке Create (Создание) командной панели активизировать категорию создания трехмерных объектов Geometry (Геометрия), раскрыть список подкатегорий (там, где написано Standard Primitives (Стандартные примитивы)), выбрать строку Compound Objects (Составные объекты) и в свитке Object Type (Тип объекта) нажать кнопку с названием операции – Boolean (Булев). В свитке Parameters (Параметры) в области Operands (Операнды) появится имя операнда А.
4. Установить переключатель Operation (Операция) в положение, соответствующее нужной операции.
5. В свитке Pick Boolean (Выбрать булев объект) нажать кнопку Pick Operand B (Выбрать операнд Б), после чего в любом окне проекции щелкнуть на втором исходном объекте.
Если после применения операции понадобится изменить параметры операндов (например, изменить радиус сферы), следует на командной панели переключиться на вкладку Modify (Редактирование), в стеке модификаторов щелкнуть на плюсике слева от названия объекта Boolean (Булев). В появившемся списке перейти на единственный уровень редактирования – Operands (Операнды), затем в свитке Parameters (Параметры) в списке Operands (Операнды) щелкнуть на соответствующей строке. В стеке модификаторов под строкой Boolean (Булевы) появится строка-идентификатор соответствующего операнда. Щелчок на этой строке отобразит параметры операнда (рис. 4.19).
