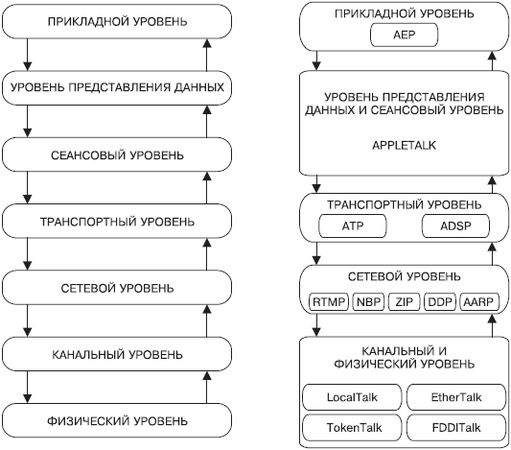

Рис. 5.4. Распределение протоколов стека AppleTalk по уровням модели ISO/OSI
Рассмотрим протоколы стека AppleTalk.
• DDP (Datagram Delivery Protocol) – отвечает за работу сетевого уровня. Его основное предназначение – организация и обслуживание процесса передачи данных без предварительной установки связи между компьютерами.
• RTMP (Routing Table Maintenance Protocol) – работает с маршрутными таблицами AppleTalk. Любая такая таблица содержит информацию о каждом сегменте, куда возможна доставка сообщений. Таблица состоит из номеров маршрутизаторов (порта), которые могут доставить сообщение к выбранному компьютеру, количества пунктов "пересадки", параметров выбранных сегментов сети: скорости, загруженности и т. п.
• NBP (Name Binding Protocol) – отвечает за адресацию, которая сводится к привязке логического имени компьютера к физическому адресу в сети. Кроме процесса привязки имени, он отвечает за регистрацию, подтверждение, стирание и поиск этого имени.
• ZIP (Zone Information Protocol) – протокол, работающий в паре с протоколом NBP, помогая ему искать имя в рабочих группах или зонах. Для этого он использует информацию ближайшего маршрутизатора, создающего запрос по всей сети, где могут находиться компьютеры, входящие в заданную рабочую группу.
• ATP (AppleTalk Transaction Protocol) – один из протоколов транспортного уровня, отвечающий за транзакции. Транзакция – это набор из запроса, ответа на этот запрос и идентификационного номера, который присваивается данному набору. Примером транзакции может быть сообщение о доставке данных от одного компьютера другому. Кроме того, АТР умеет разбивать большие пакеты на более мелкие с последующей их сборкой после подтверждения о приеме или доставке.
• ADSP (AppleTalk Data Stream Protocol) – протокол, аналогичный ATP, отвечающий за доставку пакетов. Однако в данном случае происходит не одна транзакция, а гарантированная доставка, которая может повлечь за собой несколько транзакций. Кроме того, протокол гарантирует, что данные при доставке не потеряются и не будут дублироваться.
Часть II
Создание компьютерной сети
Глава 6
Сетевое оборудование
Какое бы количество компьютеров ни планировалось подключить к сети, для того чтобы такое подключение стало возможным вообще, требуется некоторое оборудование. Мало того, чем больше компьютеров – тем больше такого оборудования потребуется.
В данной главе описывается практически все оборудование, которое может потребоваться для создания, обслуживания и подключения к сети. Простому пользователю, возможно, и не нужно знать такие подробности, однако если вы участвуете в создании сети или просто хотите получить новые интересные знания, то эта глава – для вас.
Сетевой адаптер
Чтобы пользователь мог подключить свой компьютер к локальной сети, в его компьютере должно быть установлено специальное устройство – сетевой контроллер.
Сетевой адаптер выполняет множество заданий, самые главные из которых – кодирование/ декодирование информации и получение доступа к информационной среде при использовании уникального идентификатора (МАС-адрес).
Сетевые карты бывают в виде плат расширения (рис. 6.1), которые вставляют в соответствующий слот.

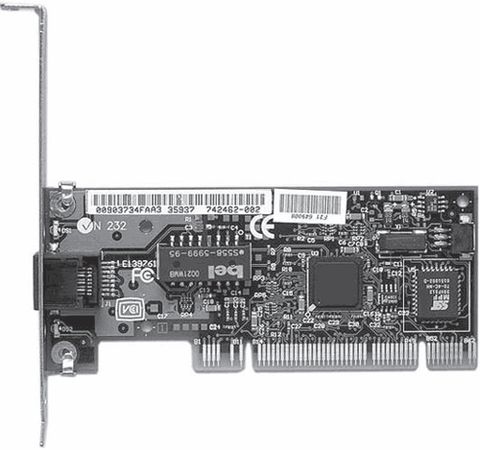

Рис. 6.1. Сетевая PCI-карта
Также сетевые карты могут быть встроенными в материнские платы (рис. 6.2), что сегодня встречается повсеместно.

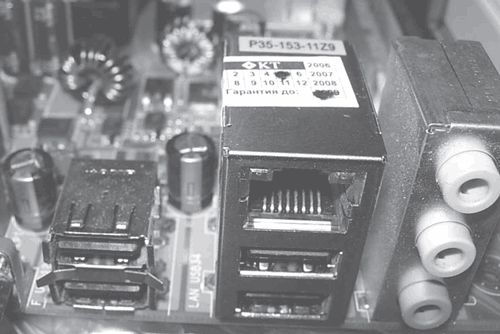

Рис. 6.2. Пример встроенной сетевой карты (верхний коннектор в центре)
Основными показателями сетевой карты можно считать поддерживаемый стандарт и тип подключения к компьютеру.
Поддерживаемый стандарт. Как вы уже знаете, существуют сети с разными сетевыми стандартами. Это означает, что сетевая карта должна обладать определенным типом коннектора (или коннекторов) и уметь работать с определенной скоростью обмена информацией. Наиболее важен в данном случае тип коннектора.
Тип коннектора сетевой карты зависит от выбора сетевой топологии и кабеля, по которому передаются данные. Существует несколько типов коннекторов: RJ-45 (для витой пары), BNC (для коаксиального кабеля) и ST, SC или FC (для оптоволокна). Они существенно различаются по конструкции, поэтому использовать коннектор не по назначению невозможно. Хотя существуют комбинированные сетевые адаптеры, которые содержат, например, RJ-45– и BNC-коннекторы. Но поскольку сеть на коаксиальном кабеле встречается все реже, то же самое происходит и с одноименными адаптерами.
Тип подключения к компьютеру. В персональных компьютерах сетевая карта обычно устанавливается в PCI-слот или в USB-порт (рис. 6.3). Мало того, практически любая современная материнская плата уже имеет интегрированный сетевой контроллер.

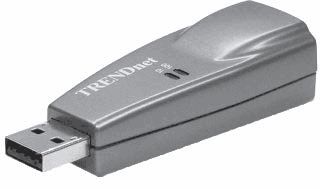

Рис. 6.3. Внешний вид сетевой карты, подключаемой к USB-порту

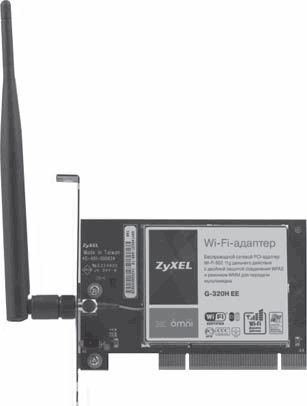

Сетевые адаптеры (рис. 6.4) для беспроводной сети по внешнему виду практически не отличаются от проводных вариантов, за исключением наличия гнезда для антенны – внутренней или внешней. Сетевые платы, которые подключают через USB-порт, встречаются достаточно часто, особенно это касается беспроводных вариантов.
Рис. 6.4. Внешний вид беспроводного сетевого адаптера
Часто на сетевой карте присутствует микросхема BIOS, с помощью которой можно даже загружать компьютер или выводить его из спящего режима. В последнем случае сетевая карта должна быть подсоединена к материнской плате специальным кабелем.
Концентратор
Когда сеть содержит более двух компьютеров, для их объединения необходимо использовать специальные устройства, одним из которых является концентратор. Свое применение концентратор находит, как правило, в сетях на основе витой пары.
Концентратор (он называется также хаб, повторитель, репитер) – сетевое устройство, имеющее два и более разъемов (портов), которое, кроме коммутации подключенных к нему компьютеров, выполняет и другие полезные функции, например усиление сигнала.
Концентратор служит для расширения сети, а основное его предназначение – передача поступившей на вход информации всем подключенным к нему устройствам сети.
Все подключенные к концентратору устройства получают абсолютно одинаковую информацию, что одновременно является и его недостатком – наличие нескольких концентраторов в сети засоряет эфир лишними сообщениями, так как концентратор не видит реального адреса, по которому нужно отослать информацию, и вынужден отсылать ее всем.
В любом случае концентратор выполняет свою задачу – соединяет компьютеры, находящиеся в одной рабочей группе. Кроме того, он анализирует ошибки, в частности возникающие коллизии. Если одна из сетевых карт приводит к возникновению частых проблем, то порт на концентраторе, к которому она подключена, может временно отключаться.
Концентратор реализует физический уровень модели ISO/OSI, на котором работают стандартные протоколы, поэтому использовать его можно в сети любого стандарта.
Существует два основных типа концентраторов.
• Концентраторы с фиксированным количеством портов (рис. 6.5) – самые простые. Выглядит такой концентратор как отдельный корпус, снабженный определенным количеством портов и работающий на выбранной скорости. Как правило, один из портов служит в качестве связующего звена между другим концентратором или коммутатором.

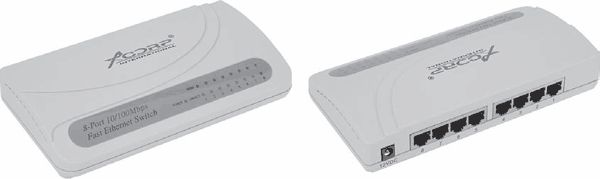

Рис. 6.5. Внешний вид концентратора с фиксированным количеством портов
• Модульные концентраторы (рис. 6.6) состоят из блоков, которые устанавливают в специальное шасси и объединяют кабелем. Возможна также установка концентраторов, не связанных между собой общей шиной, например, когда существуют разные локальные сети, связь между которыми не принципиальна.

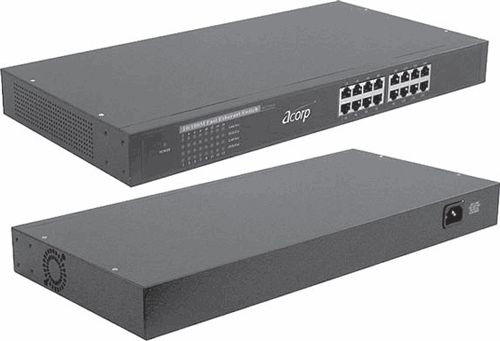

Рис. 6.6. Внешний вид модульного концентратора
Преимущество модульного концентратора – сосредоточение всех концентраторов в едином центре управления, что позволяет быстро настраивать кабели и манипулировать ими в случае любых изменений в сети.
Поскольку для создания сети в основном используют коаксиальный кабель и кабель на основе витой пары, соответственно существуют концентраторы с BNC– и RJ-45-портами.
В зависимости от сложности концентратора на нем может присутствовать консольный порт (рис. 6.7), с помощью которого, используя специальное программное обеспечение, можно изменять некоторые параметры, конфигурировать порты или считывать их статистику.
