Монах конструкции Торриано
Фигурка монаха высотой около 40 сантиметров передвигается на трех колесиках, расположенных под подставкой. Однако при этом монах делает размашистые шаги, и его ноги высоко поднимают полы рясы. Пройдя полметра, он поворачивается и шагает в другом направлении. Одновременно движется его голова - монах смотрит налево, потом направо, затем вперед.
Иногда монах прикладывает правую руку к груди.
В левой руке он держит распятие и четки. Время от времени он поднимает ее, как бы благословляя зрителей, а также подносит крест к губам. Это движение более сложное, так как одновременно с движением руки голова наклоняется навстречу распятию. Взгляд монаха при этом устремлен прямо на распятие. В движении находятся даже губы, словно постоянно шепчущие молитву. Когда же монах подносит распятие к губам, они делают быстрое резкое движение, как бы целуя крест.
Два других монаха в руке держат колокольчик, которым периодически помахивают (но звук исходит изнутри, где расположены специальные металлические пластинки). Эти фигурки не передвигаются, однако внутренне механизмы у всех трех автоматов весьма похожи.
И самое главное, они аналогичны механизму девушки-лютнистки. Это крайне важное обстоятельство, поскольку только про последнюю имеется свидетельство, что ее создал именно Торриано. Его современник оставил такую запись:
"Хуанело решил для собственного развлечения создать подобие движущихся статуй античности, которые греки называли автоматами. Он изготовил даму высотой более терции, которая, когда ее ставили на стол, двигалась по нему в танце под звук барабана, в который сама же время от времени ударяла, и возвращалась, совершив круг, в то же место".
Конечно, здесь говорится о барабане, а не о лютне. Но все эти автоматы - и монахи, и танцовщицы - были созданы приблизительно в шестидесятые годы XVI века, и нам не известен ни один другой мастер того времени, кроме Торриано, который был способен создавать такие сложные устройства.
К сожалению, авторы некоторых современных книг абсолютно легендарные сведения подчас не только излагают как достоверные исторические факты, но даже снабжают "техническим описанием" якобы существовавших автоматов-андроидов. Например, в одной из таких книг написано, что в 1559 году Торриано построил "механического слугу для закупки товаров на рынке":
"Корпус и конечности андроида были сделаны из дерева и поворачивались только в продольном направлении с помощью рычагов, приводимых в движение от кулачков барабана. Вращение барабана осуществлялось от часового механизма, имеющего мощный пружинный завод… Для получения устойчивого вертикального положения шагающего слуги Торриано ввел в корпус уравновешивающую массу, которая могла совершать поперечное движение <…> Когда андроид становился на левую ногу, его масса перемещалась справа налево, а если на правую, то слева направо. Таким образом, удалось осуществить устойчивость вертикального положения механического слуги <. > Многолетний упорный труд был окончен, и созданного великим изобретателем механического человека вынесли на улицу Толедо."
Одна из улиц Толедо и в самом деле по сей день носит имя "улицы деревянного человека". Однако это название всего лишь сохранило народную память об изобретателе, некогда проживавшем на ней. Никаких упоминаний о "деревянном слуге" в старинных хрониках нет. Более того, появись он на улицах Толедо, его создатель несомненно окончил бы свою жизнь на костре инквизиции. Ведь даже невинные летающие птички, которыми Торриано развлекал императора Карла, воспринимались ревнителями чистоты веры как искушение дьявола.
В качестве управляющего устройства Торриано использовал в своих автоматах известный с античных времен вращающийся цилиндр. Однако теперь на его поверхности располагались уже не предназначенные для того, чтобы наматывать на них веревку, штифты. Их место заняли кулачки разной формы и размера, которые при вращении цилиндра передавали движение на рычаги или клавиши непосредственно. Такие цилиндры нашли применение в различных автоматах и механизмах: например, выдающийся французский инженер Соломон де Ко на их основе сконструировал клавишный музыкальный инструмент - орган, причем вращался цилиндр благодаря силе падающей воды.

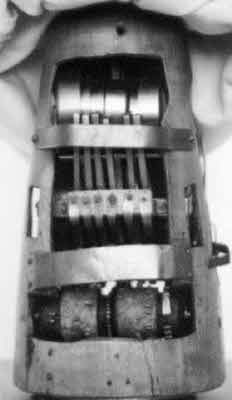

Механизм монаха Торриано

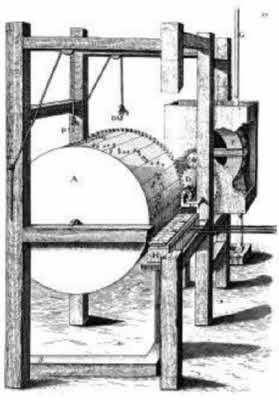

Кулачковый цилиндр гидравлического органа Соломона де Ко (1615 г.)
Автоматы Торриано значительно опередили свое время, и прошло целых полтора столетия, прежде чем его достижения удалось превзойти. Но для этого потребовалась настоящая революция в часовом деле, результаты которой позволили создавать еще более сложные автоматы. В частности, в 1641 году сын Галилео Галилея создал часовой механизм с маятником. В 1674 году великий голландский физик и математик Христиан Гюйгенс внес важные усовершенствования в конструкцию пружинных часов. Изобретение Гюйгенса придало особенно сильный импульс развитию часового дела, и следующий XVIII век стал настоящим золотым веком механических автоматов, периодом их наивысшего расцвета.
На Руси первый автомат появился в 1606 году, когда Лжедмитрий установил перед своими кремлевскими палатами огромного трехголового медного Цербера, который щелкал зубами и испускал из всех трех пастей и ушей пламя. В летописи можно прочитать: "Егда же разверзает челюсти своя, извну его яко пламя предстоящим ту является и велие бряцание исходит из гортани его." Когда Лжедмитрий был убит, толпа разгромила его дворец и уничтожила автомат.
В 1672–1673 годах в Коломенском дворце под Москвой по обе стороны от трона царя Алексея Михайловича были установлены механические львы. Когда заморские послы приближались к трону, львы разевали пасти, вращали глазами и громко рычали. Об этих львах, изготовленных часовым мастером Петром Высоцким, писал Симеон Полоцкий:
…Яко живии, львы глас испущают.
Очеса движут, зияют устами,
Видится, хощут ходити ногами.
Сохранился указ о том, "где стоять мехам для Львова рыкания", который Алексей Михайлович подписал собственноручно.
Немаловажную роль в развитии автоматов сыграл великий французский изобретатель Жак де Вокансон. Он родился в Гренобле и еще в раннем детстве проявил замечательные способности к механике. Как младшему из десяти детей в семье, ему была предуготована духовная карьера. Возможно, Жак и стал бы священником, если бы вместо штудирования священных текстов в монастырской школе не удовлетворял свою страсть к механике, изготавливая… летающих ангелов! Разумеется, настоятель не потерпел такого кощунства, и импровизированная мастерская была разрушена.
Впрочем, нет худа без добра, поскольку Вокансон решил, что этот случай вполне освобождает его от данных обетов, и вернулся к мирской жизни. Наверстывая упущенное, он отправился в Париж, где приступил к изучению механики, музыки и анатомии. После нескольких не слишком удачных попыток создать нечто вроде наглядного объемного анатомического театра, Вокансон обратился к созданию своих знаменитых автоматов. Причем немалым стимулом к началу работы стало полное безденежье и накопившиеся за время веселой парижской жизни долги.
Жак де Вокансон
Работа заняла около двух лет. И вот в октябре 1737 года первый автомат Вокансона был завершен и впервые показан на ярмарке в парижском пригороде Сен-Жермен. Несмотря на достаточно высокую стоимость билетов, посмотреть на этот шедевр механики стекалась вся столица, пресса запестрела самыми лестными отзывами. Комиссия Академии наук, внимательно изучившая автомат, также высоко оценила и мастерство изобретателя, и его новаторские технические решения.
Автомат представлял собой одетую в крестьянский наряд фигуру пастуха в человеческий рост (1,78 метра). Пастух сидел на большом камне, помещенном на пьедестал. В руках он держал флейту, которую затем подносил к губам и, ловко перебирая пальцами, играл на ней разные мелодии - всего он мог исполнить двенадцать разных мелодий. "Последний звук растаял в воздухе, но все сидели, словно зачарованные, не решаясь шелохнуться. Наконец, в зале стали раздаваться восторженные возгласы, но их тут же заглушила буря оваций" - так описывает современник один из концертов флейтиста.
Механизм управления размещался внутри пьедестала, и основной его частью был вращающийся вокруг своей оси деревянный цилиндр диаметром 56 сантиметров и длиной 83 сантиметра. На цилиндре имелось множество выступов, при вращении цилиндра приводивших движение 15 рычагов, которые, в свою очередь, посредством цепочек и струн управляли потоком воздуха, движением губ, языка и пальцев флейтиста.
Вскоре Вокансон построил второй автомат, также имевший облик деревенского пастуха. Но второй пастух не только играл 20 мелодий, держа флейту левой руке, но одновременно бил в барабан палочкой, зажатой в правой. В историю техники он вошел как "провансальский барабанщик".

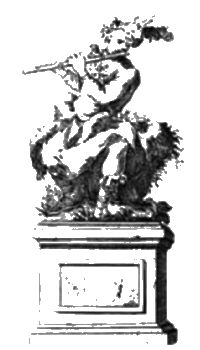

Флейтист Вокансона
