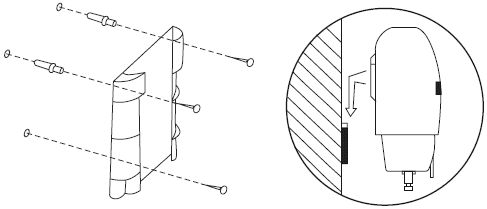

Кронштейны
В городских квартирах установка нагревателей объемом более 15 л возможна только на капитальные стены. Это связано с тем. что наши дома строятся лишь бы как, особенно внутренние перегородки, иногда даже поражаешься, как эти стены еще не развалились. Но не будем о грустном.
Под накопителем желательно установить емкость с подводом к канализации на случай протечек, тогда будете спать спокойно, не заботясь о том, что можете залить соседей. Если в помещении выполнена гидроизоляция полов, то можно этого не делать.
Основные правила безопасности при подключении и эксплуатации
Давление воды в водопроводе не должно превышать предельных значений, указанных в инструкции к вашей модели. Если это случается, необходимо установить редуктор давления.
При подключении электронагревателя к водопроводу применяют предохранительный клапан. При отключении воды клапан предотвращает возврат воды в водопровод, выравнивает давление воды и в случае избыточного давления сливает воду через дренаж. Подключение нагревателя без предохранительного клапана может быть чревато неприятными последствиями типа взрыва.
Перед тем как проводить любые работы с нагревателем, необходимо отключить его от источника питания.
Подключать к источнику питания можно только наполненный нагреватель, иначе он может попросту сгореть.
Пользуйтесь только оригинальными запчастями и устройствами, рекомендуемыми производителем.
Вода, получаемая в нагревателе, непригодна в пищу.
Подключение к водопроводу
В первую очередь перекроем доступ воды к нагревателю, закрыв вентиль подачи воды из водопровода.
Чаще всего вода подводится к нагревателю по гибкому шлангу. Можно применить металлопластик, он более надежен и долговечен. Иногда, если есть риск превышения давления, ставят обычные трубы из нержавеющей стали. Стоит заметить, что гибкая подводка обладает изолирующими свойствами, тогда как металлопластик является проводником.
Для подключения нам потребуются трубы, фитинги, герметик и некоторые другие приспособления, о которых скажем чуть позже. Фитингами называют детали, используемые в сантехнических соединениях для поворота, изгиба, разветвления или перехода на другой диаметр. В сантехнике основным параметром являются диаметры. Зная один диаметр, например внешний, вы без труда можете высчитать внутренний. Диаметры труб измеряются в дюймах. Для стыковки двух труб нужно, чтобы внутренний диаметр одной трубы совпадал с внешним диаметром другой, аналогично внутренняя резьба одной трубы будет внешней резьбой для другой. Если диаметры или резьбы не совпадают, тогда на помощь приходят фитинги, проще говоря, переходники. При соединении железной водопроводной трубы с гибкой подводкой или металлопластиковыми трубками нам тоже понадобятся фитинги. Герметик нам обязательно потребуется для защиты от протекания всех соединений.
Дополнительную защиту нам дадут льняная нить, специальная паста и ФУМ-лента.
Приступаем к установке
Сначала установим изолирующие втулки, которые будут нас защищать от удара током, а также помогут избежать теплопотерь. В некоторых случаях допускается подключение водонагревателя без изолирующих втулок. Это возможно лишь при соединении нагревателя с водопроводом с помощью гибкой подводки.
Не забудем, что электрический водонагреватель подключается к водопроводу обязательно с использованием предохранительного клапана, который должен входить в комплект.
Существует два вида предохранительных клапанов: обратный предохранительный клапан и клапан максимального давления. Обратный клапан выглядит как простая втулка. Если же на боку этой втулки есть отверстие, прикрытое шариком, это уже клапан максимального давления. При нагреве воды объем воды в резервуаре увеличивается и клапан максимального давления начинает понемногу пропускать воду. В этом и заключается его функция - уберечь бак от разрыва. При применении такого клапана необходимо предусмотреть систему оттока воды. Обратный клапан используется в случаях, когда бак не наполнен полностью, тогда при увеличении объема вода просто займет пустующее место в баке. Его применение не требует установки дополнительных систем стока воды, поэтому такой клапан используется гораздо чаще. Некоторые нерадивые "мастера", увидев, что приобретенную ими модель нагревателя требуется устанавливать с помощью клапана максимального давления, испытывают судьбу, пытаясь вместо рекомендуемого клапана поставить простой, обратный. Настоятельно не советую совершать подобных действий, выше уже было сказано, к чему это может привести.
Поэтому при выборе модели водонагревателя обратите внимание и на этот немаловажный момент. Если вы приобретаете аппарат, уже побывавший в употреблении, обязательно поинтересуйтесь у его владельца, какой клапан там стоит. Если же тот окажется совершенно не в курсе этого вопроса, не поленитесь и узнайте из других источников, какой клапан должен применяться в данной модели нагревателя.
Есть еще один пункт, на который нужно обратить внимание при выборе нагревателя. Это организация слива воды из бака. Данная информация может вам и не понадобиться, но знать нужно.
Например, при необходимости ремонта, когда нужно слить воду, что осталась в баке, или если нагреватель используется на даче, а воду из него вы не использовали, на зиму ведь нужно ее слить. "Для чего?" - спросите вы. А вспомните, пожалуйста, уроки физики, на которых рассказывали о свойствах воды. Напомню для ленивых учеников, которые вместо того, чтобы внимательно слушать учителя, дергали соседок по парте за косы или плевались кусочками промокашки из ручки. Вода при температуре ниже нуля градусов расширяется, соответственно, может разорвать тот объем, внутри которого она находится. Вы никогда не клали в морозилку, чтобы поскорее охладить, бутылки с какой-либо жидкостью? А потом, успешно забыв о них, вспоминали лишь через какое-то время, бежали к морозилке, а там… жалкое зрелище. У нас так частенько лопались бутылки с пивом, было очень обидно. Так вот. к чему это я? А, да, зимой бак с оставленной в нем водой аналогично может разорваться. Поэтому нужно позаботиться о том. чтобы слить остатки воды из бака. Для этого и требуется система слива воды. Если вы в инструкции не обнаружили информации, организована ли у вас эта функция, можно осуществить ее самим. Достаточно установить сливной вентиль между предохранительным клапаном и патрубком горячей воды нагревателя.
Наконец, начинаем подключение нашего устройства к водопроводу. На патрубок холодной воды, отмеченный синим кольцом, наматываем льняную нить. В случае установки сливного вентиля ставим на патрубок тройник с прикрученным к нему вентилем, надеваем предохранительный клапан и закручиваем на 3–4 оборота. Патрубок с установленными на нем приспособлениями соединяем с водопроводом гибкой подводкой через тройник.
Врезку нагревателя в водопровод оптимально производить там. где врезана в водопровод раковина. Открутим трубу, которой раковина соединена с водопроводом. Если соединение осуществлено металлической трубой, то придется повозиться, потому что. откручиваясь от водопровода, она вкручивается в раковину и наоборот. Здесь есть два варианта действий. Если вам не жалко трубу, можно просто распилить ее на три части и по отдельности открутить куски трубы от раковины и от водопровода. Или можно снять раковину, вытащить трубу и вернуть раковину на место.
Теперь на место врезки ставим тройник, который имеет три ответвления, как раз это нам и нужно. Одно - для трубы водопровода, второе - для водонагревателя, третье - для раковины. Если у вас в этом месте подключаются еще какие-то устройства, то применяем не тройник, а приспособление с большим количеством ответвлений.
Самое время вспомнить о редукторе давления, который контролирует его уровень, защищая наш агрегат от выхода из строя. В многоквартирных домах давление может зачастую достигать очень высоких значений, и чем выше этаж, тем выше давление в водопроводе. Поэтому лучше перестраховаться и установить такой прибор - лишним не будет. Решено. После тройника ставим редуктор давления, а если хотим защитить и подвод воды к раковине, то ставим его до тройника. Затем, что тоже желательно, ставим фильтр для очистки воды. В редукторе, кстати, тоже имеется слив воды.
Подсоединяем нашу цепочку к водонагревателю. Напомню, что соединение водопровода с нагревателем лучше осуществлять гибкой подводкой. Не забудем, что раковину теперь нужно подключить заново. Итак, у нас есть две цепочки. Одна от водопровода, включает в себя тройник, редуктор и фильтр. Вторая от нагревателя - изолирующая втулка, тройник с вентилем, предохранительный клапан.
Прикручиваем на обе цепочки необходимые по диаметрам переходники и подсоединяем длинный гибкий шланг подводки. Теперь берем короткий шланг, прикручиваем один конец к тройнику, второй - к смесителю.
Если мы желаем соединять нагреватель с водопроводом металлопластиковыми трубами или, что еще сложнее, трубами нержавейки, лучше сначала набросать на бумаге схему, учитывая все переходы диаметров, размеры сочленений, а затем смонтировать водопровод по инструкциям, данным в этой книге.
Поговорим отдельно о подключении трубами из нержавейки. В случае если перед установкой вы демонтировали раковину, то можно сначала вставить трубу, а затем поставить раковину обратно.
