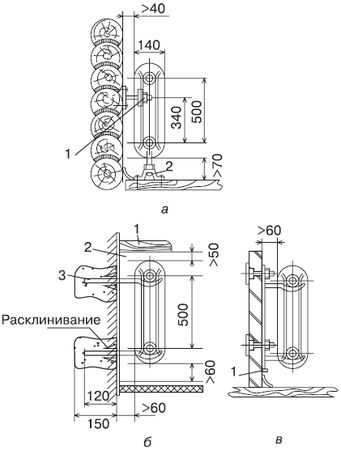

Крепление радиаторов в зависимости от типа стены: а - у деревянной стены (1 - планка, 2 - подставка); б - у кирпичной оштукатуренной стены (1 - подоконник, 2 - ниша, 3 - кронштейн); в - у стены облегченной конструкции (1 - кронштейн с цельной опорой)
Вооружаемся рулеткой и карандашом и находим центр окна, с которым центр радиатора должен совпадать с точностью до 2 см. Учтите, что расстояние радиатора от пола должно быть не менее 6 см, а 5 см нужно оставить между верхом радиатора и подоконником.
Приложив радиатор к стене, отмечаем места установки креплений и выравниваем их по уровню. Ребра радиаторов нужно расположить строго вертикально. Радиаторные батареи в одной комнате должны располагаться на одном уровне.
Если вы крепите радиатор на кронштейнах, учтите, что 1 кронштейн должен приходиться на 1 кв. м его поверхности. Кронштейны нужно ставить на глубину не менее 12 см. замуровывая их цементным раствором.
Итак, крепление установлено, и радиатор повешен. Теперь нужно подсоединить его к системе отопления. Выворачиваем заглушки с батареи, после чего к системе подключаем байпас с вентилем и при помощи сгонов монтируем радиатор в систему.
Специфика монтажа алюминиевых и биметаллических радиаторов
Помните, что при монтаже алюминиевого и биметаллического радиатора его нельзя распаковывать до окончания монтажа и проверки работоспособности.
Строго запрещается зачистка каких-либо соединяемых поверхностей напильниками или наждаком, иначе не избежать протечек.
На каждый радиатор для выпуска воздуха обязательно установите клапан типа крана Маевского.
Во время затягивания клапана прилагаемые усилия не должны превышать 12 кг, поэтому используйте динамометрический ключ. Он позволит соизмерить усилия при затягивании клапана.
Кронштейны установите в соответствии с инструкцией, повесьте на них радиатор и подсоедините его при помощи сгонового соединения.
Теплый пол = теплый дом
Отопление дома с помощью подогрева полов - не наше изобретение. Такие системы широко применялись еще в Древнем Риме, чаще всего в римских банях, которые назывались термами. Дома патрициев тоже были оснащены такими "удобствами". Конечно, прогресс с тех времен шагнул далеко, и нам не нужно думать об устройстве в подвале системы печей и каналов, как это было в Риме.
Каковы же преимущества теплых полов по сравнению с иными отопительными системами?
Во-первых, теплый пол создает направленный поток теплого воздуха, равномерно распределяя тепло в помещении. Известно, что наиболее приемлемое для человека распределение температур - когда температура в районе ног чуть выше температуры на уровне головы. Есть даже поговорка "Держи голову в холоде, а ноги в тепле". Именно это и достигается применением теплого пола.
Во-вторых, если у вас на даче электрическое отопление, теплые полы значительно более экономичны, чем радиаторы, потому что теряют меньше тепла.
Теплые полы бывают двух видов: электрические, нагревающие пол с помощью кабеля или пленки, подключенных к источнику электричества, и водяные, основанные на применении гибкой водяной трубы, подключенной к центральной или местной магистрали.
Как же выбрать систему обогрева пола?
Если вы житель городской многоэтажки, вероятно, электрический теплый пол станет вашим единственным вариантом, поскольку в большинстве стран СНГ запрещено устанавливать водяные теплые полы в многоквартирных домах, потому что они нарушают общую систему отопления.
Но если городским "каменным джунглям" вы предпочли коттедж в сельской местности, то не совершите ошибки, установив в нем водяной теплый пол, ведь это наиболее экономичный выбор для вас.
Выравниваем пол с помощью стяжки
Выравнивания пола вам избежать не удастся. Тем более что цементную стяжку в кирпичном, блочном, панельном (не деревянном!) доме делать, в принципе, несложно.
Вы можете использовать для стяжки потолочный профиль для гипсокартона.
Закрепите профили на уровне самой высокой точки пола и сделайте каркас. Расстояние между направляющими должно быть 60–80 см.

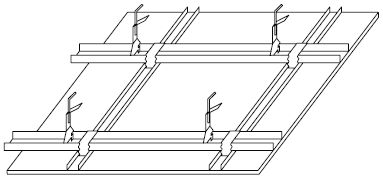

Каркас для стяжки
Следующий шаг - грунтовка основы. Раствор для грунтовки должен быть достаточно густым, примерно консистенции жидкой сметаны, если пол в помещении напоминает стиральную доску и требует стяжку толщиной 5 см. Если пол более или менее ровный, хватает стяжки толщиной 2 см. Тогда раствор должен достичь консистенции жидкого кефира.
Когда грунт затвердеет, на что уйдут примерно сутки, готовим основной цементный раствор, заливаем его между направляющими и выравниваем правилом. Правило - это ровная дощечка длиной около метра.
После "схватывания" пола вынимайте направляющие и замажьте пустоты остатками цементного раствора. Когда он высохнет, стяжка готова.
Внимание!
В деревянных домах стяжку пола не делают.
Теплоизоляция
Итак, пол ровный, в чем мы убедились с помощью уровня и визуального наблюдения. Теперь нужно уложить следующий слой - теплоизоляцию. Он не позволяет теплу уходить в подвал или на нижний этаж. Для этого на готовую стяжку уложите слой специального теплоизолирующего материала. Водяные полы требуют для этого пенопластовые плиты со слоем фольги.
Толщина слоя теплоизоляции может составлять 3 см. если под вами помещение с отоплением, и 5 см - если под вами подвал.
Укладка и подключение труб
Самая важная ступень монтажа теплого пола - укладка отопительных труб.
Устраивая водяной пол. укладывают специальные гибкие отопительные трубы диаметром 20 мм на расстоянии 15–20 мм. На 1 кв. м помещения приходится около 8–9 погонных метров труб.
В небольших помещениях шаг укладки рекомендуется сократить. В маленьких комнатах площадью 6–7 кв. м нужно укладывать трубы на расстоянии 15 мм. в еще меньших - до 10 мм.
В случае если теплый пол используется для отопления загородного дома, а не подогрева, можно укладывать трубы на таком же расстоянии.
Укладка теплого пола может осуществляться несколькими способами. Наиболее часто применяют спиральную ("ракушка") и параллельную укладку ("змейка"). Вторую рекомендуется применять в случае небольшого перепада температуры на входе и выходе.
Если теплый пол выполняется до монтажа перегородок, то в проекте учтите, что контур теплого пола не должен выходить за границы комнаты, то есть для каждого помещения должен быть свой теплый пол. Трубы нужно крепить при помощи специальных якорей в виде буквы U. по краям помещения располагается демпферная лента, позволяющая предотвратить разрушение стен.

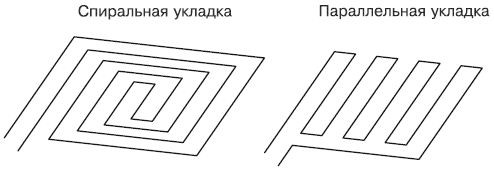

Спиральная и параллельная укладка - способы распределения тепла
Подсоединить трубы можно и к системе горячего водоснабжения, и к системе отопления. Но максимальная температура нагрева воды не должна быть больше 42 °C. Исходя из этого для совместного использования теплого пола с бойлером отопления или горячего водоснабжения нужны специальные смесители. А еще лучше приобрести специальный отопительный котел для теплых полов мощностью всего около 400 кВт. В комплекте с ним. как правило, поставляется насос, обеспечивающий циркуляцию воды в трубах.
Для подключения трубы к котлу нам нужно установить отопительный котел, который обычно крепится на стене, подвести к нему трубу и присоединить ее при помощи фитингов согласно инструкции к котлу.
Стелем пол
Итак, трубы уложены. Теперь нам предстоит выбрать один из двух вариантов: залить пол бетоном и делать окончательную стяжку или применить настильную систему. При первом варианте толщина бетона над трубами должна быть не меньше 5 см. А второй вариант… Честно говоря, он проще и быстрее, так как не требует времени для застывания раствора.
В настильных системах используются алюминиевые пластины, которые содействуют еще более равномерному распределению тепла. Они вставляются в специальные пазы пластиковых плит, которые укладываются на трубы. Если в помещении в качестве покрытия используется линолеум, керамическая плитка или панели ПВХ, на алюминий лучше класть не пластик, а гипсоволокнистые листы.
После высыхания бетона или укладки настила нужно уложить чистовое напольное покрытие. Перед тем как выбрать и купить его, нужно поинтересоваться у менеджера магазина, можно ли применять это покрытие к теплым полам и если можно, то в каком режиме.

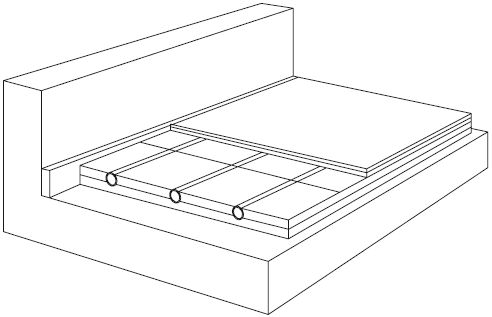

Настильное покрытие
