В начале 1944 года с целью увеличения объемов выпуска к производству "ягдпанцеров" решили привлечь их первоначального разработчика – фирму Alkett. В это время там полным ходом велась разработка так называемого "единого шасси" для танков Pz.III и Pz.IV – Einheitsfahrgestell III/IV. В связи с возможным отказом от выпуска единого танка на нем-то и предполагалось спроектировать танк-истребитель Panzer IV/70(E). Но до готовности шасси было еще далеко, и поэтому в качестве базы решили использовать средний танк Pz.IV. Это было вполне разумно, так как для серийного выпуска САУ предполагалось задействовать мощности завода Nibelungenwerke в австрийском Сент-Валентине, на котором эти танки и изготавливались.

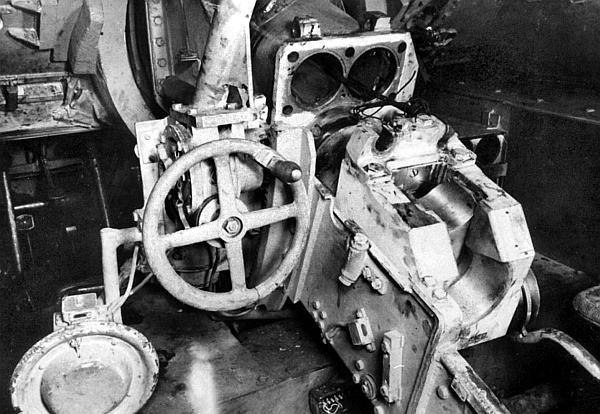

Казенная часть 75-мм пушки. Противооткатные устройства частично разобраны
В июне 1944 года Alkett построила прототип машины. Видимо, для ускорения процесса проектирования шасси Pz.IV оставили без изменений, а "фомаговскую" рубку вместе с крышей моторного отделения просто наложили на него. Но в буквальном смысле сделать это было нельзя – пришлось выполнить своего рода проставку между корпусом шасси и рубкой. В результате высота последней составила 1020 мм (у машины Vomag – 620 мм). Несмотря на очевидный недостаток такого решения, эта конструкция имела много плюсов, в частности не пришлось пересаживать механика-водителя с его штатного места, на своих местах остались топливные баки и некоторые другие агрегаты танкового шасси.

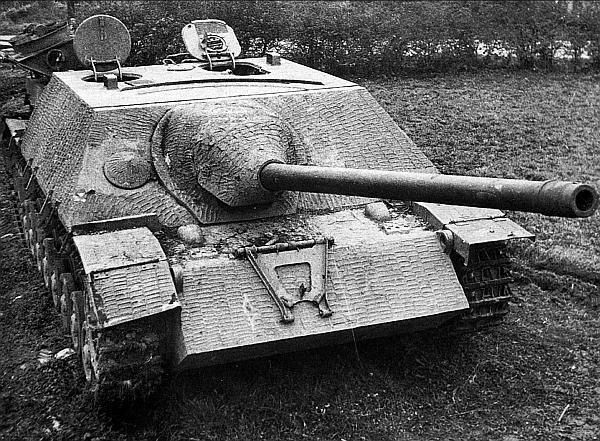

"Свиное рыло" – литая маска пушки
Серийный выпуск Panzer IV/70(A) начался в августе 1944 года и завершился в марте 1945-го. За это время из цехов Nibelungenwerke вышли 278 боевых машин этого типа.
Описание конструкции
Характерной особенностью нового истребителя танков была малая высота – всего 1850 мм. Корпус машины сваривался из катаных броневых листов. Лобовой лист корпуса толщиной 60 мм располагался под углом 45°, а лобовой лист рубки такой же толщины – под углом 60° к вертикали. Борта рубки имели толщину 30 мм и наклон 30°. В лобовом листе корпуса в рамке, закрытой массивной литой маской, устанавливалась 75-мм пушка Рак 39 с длиной ствола 48 калибров. По конструкции и баллистике она была идентична пушкам KwK 40 и StuK 40. Вертикальные углы наведения колебались в пределах от -5° до +15°, горизонтальные – по 20° на сторону. Бронебойный снаряд, покидавший ствол орудия с начальной скоростью 790 м/с, на дистанции 1000 м пробивал 88-мм броню, расположенную под углом 30°. Подкалиберный снаряд при начальной скорости 990 м/с на такой же дистанции пробивал броню толщиной 97 мм. Боекомплект пушки состоял из 79 выстрелов.
Оригинальным образом было размещено дополнительное вооружение. Слева и справа от пушки в лобовом листе корпуса имелись амбразуры, закрывавшиеся сдвижными конусообразными литыми крышками. В правой устанавливался пулемет MG 34 или MG 42, а через левую можно было вести огонь из пистолета-пулемета MP 40 или штурмовой винтовки MP 44. Боекомплект пулемета состоял из 1200 патронов, уложенных в восемь коробок по 150 патронов в каждой.
Наведение пушки в цель осуществлялось с помощью перископического прицела Sfl.Zf.la, имевшего 5-кратное увеличение и поле зрения 8°. Для перемещения головки прицела во время горизонтального наведения орудия в крыше рубки имелся дугообразный паз.
На САУ устанавливался двигатель Maybach HL 120TRM, 12-цилиндровый, V-образный (развал цилиндров – 60°), карбюраторный, четырехтактный, мощностью 300 л.с. при 3000 об/мин. Рабочий объем 11 867 см3.
Трансмиссия состояла из карданной передачи, трехдискового главного фрикциона сухого трения, коробки передач, планетарного механизма поворота, бортовых передач и тормозов. Шестискоростная коробка передач SSG77 – трехвальная, с соосным расположением ведущего и ведомого валов, с пружинными дисковыми синхронизаторами.
Ходовая часть применительно к одному борту состояла из восьми сдвоенных обрезиненных опорных катков диаметром 470 мм, сблокированных попарно в четыре балансирные тележки, подвешенные на четвертьэллиптических листовых рессорах; четырех сдвоенных поддерживающих катков. Ведущие колеса переднего расположения имели два съемных зубчатых венца по 20 зубьев каждый. Зацепление цевочное. Гусеницы стальные, мелкозвенчатые, из 99 одногребневых траков каждая. Ширина гусеницы 400 мм.

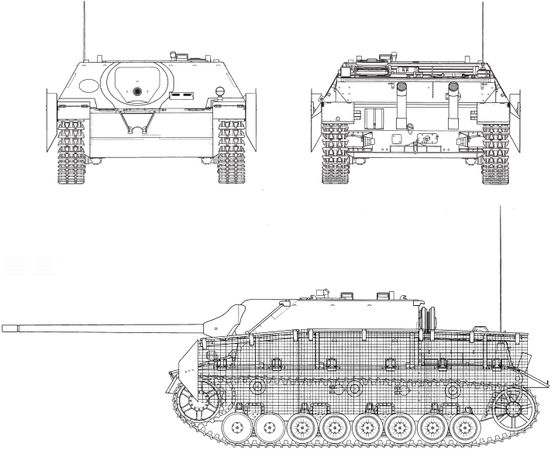

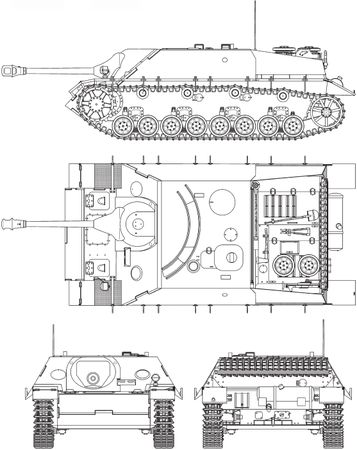

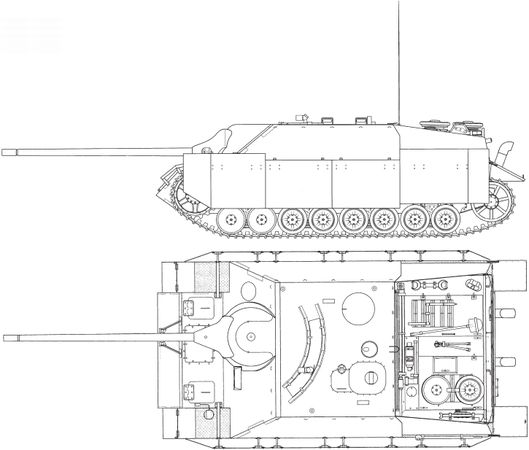

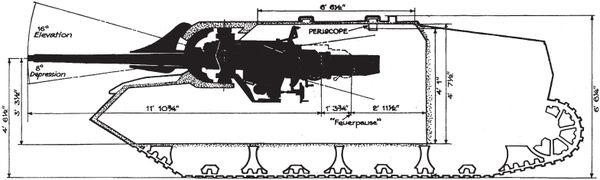

Компоновка пушки и габаритные размеры САУ Jagdpanzer IV
Следует отметить, что значительная часть узлов и агрегатов корпуса, двигатель, трансмиссия, ходовая часть и электрооборудование Jagdpanzer IV были заимствованы у танка Pz.IV. Вместе с тем имелись и некоторые изменения. В отличие от Pz.IV топливные баки, размещавшиеся под поликом боевого отделения, располагались рядом с местом заряжающего и непосредственно под пушкой. Третий бак находился на том месте, где в танке был установлен двухцилиндровый двигатель DKW электромеханического привода поворота башни. Была изменена также система вентиляции боевого отделения и тормозов. Переместился под сиденье наводчика эвакуационный люк в днище корпуса. Экипаж Jagdpanzer IV состоял из четырех человек. В передней части корпуса слева размещался механик-водитель, в боевом отделении справа от пушки – заряжающий (он же радист), слева от пушки – наводчик, за ним – командир машины.

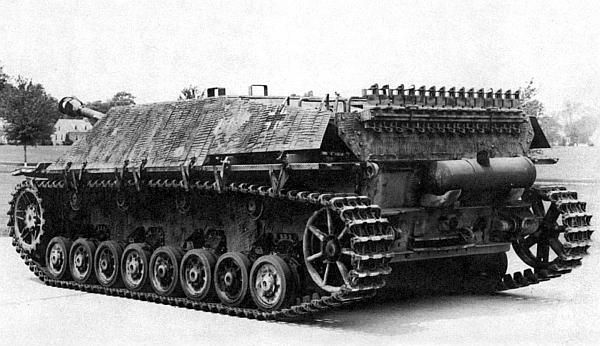

Вид сзади – сбоку на Jagdpanzer IV. Хорошо видны кронштейны для навешивания экранов

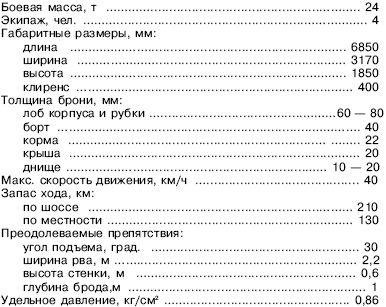

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Jagdpanzer IV
Двигатель, трансмиссия и ходовая часть обеспечивали САУ массой 24 т движение с максимальной скоростью 40 км/ч. Запас хода по шоссе составлял 250 км.
Первые изменения в конструкцию Jagdpanzer IV внесли уже в январе 1944-го – в крыше рубки разместили 27-мм гранатомет "оружия ближнего боя". Его боекомплект состоял из 16 осколочных гранат. Со следующего месяца на лобовой броне корпуса начали монтировать планку-зацеп для 14 запасных траков. Вскоре, впрочем, из-за перегруженности передних опорных катков ее перенесли на корму. При этом количество возимых запасных траков возросло до 17.
В марте 1944 года левую амбразуру в лобовом листе корпуса заглушили. Машины, выпущенные в конце марта – начале апреля, получили дистанционно управляемую установку пулемета MG 42, которая устанавливалась на крыше рубки. Огонь из нее вел заряжающий. В апреле толщину лобовой брони корпуса и рубки довели до 80 мм, а бортов рубки – до 40 мм. Левую амбразуру ликвидировали окончательно.
Пушки Jagdpanzer IV, выпущенных до конца мая, оснащались дульным тормозом. Однако в боевых частях его обычно демонтировали. При стрельбе, из-за небольшой высоты линии огня, работа дульного тормоза поднимала густое облако пыли, которое затрудняло прицеливание и демаскировало самоходку. В бою с танками противника и то и другое было весьма существенным. Поэтому с конца мая САУ стали покидать цехи уже без дульного тормоза – его попросту свинчивали, но уже в заводских условиях.

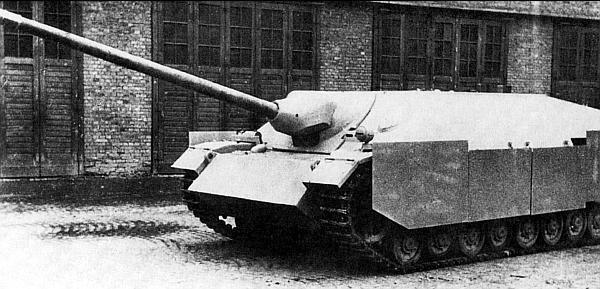

Прототип истребителя танков Panzer IV/70(V) во дворе завода
С сентября 1944 года на сборку САУ стали поступать шасси танков Pz.IV Ausf.J. с тремя поддерживающими катками без резиновых бандажей. Примерно с этого же времени боевые машины перестали покрывать "циммеритом".
Истребитель танков Panzer IV/70 производства фирмы Vomag
Panzer IV/70(V)
Panzer IV/70(A)
