Современные голографические средства защиты банкнот . Одними из наиболее надежных элементов технологической защиты банкнот, ценных бумаг и другой защищенной продукции являются голограммы и кинеграммы. В современной практике для их обозначения часто применяется сокращение OVD (Optically Variable Device – оптически-переменный признак).
Это припрессованные металлизированные элементы различной формы (чаще всего из фольги), создающие при рассмотрении под разными углами и направлениями бликующие радужные картинки. Такие картинки могут быть однопозиционными, но создающими объемное изображение (голограммы) или многопозиционными (кинеграммы). При определенных направлениях освещения в кинеграмме достаточно четко определяются несколько переходящих друг в друга изображений, при этом в зависимости от направлений наблюдения и освещения изображения еще и бликуют разными цветами. Основными изображениями на кинеграммах являются различные художественные элементы, стилизованные рисунки и тексты. В отдельных изображениях нанесены микротексты, которые могут быть определены при увеличении с помощью лупы, или нанотексты, видимые только в микроскоп.
В качестве примера приведем одну из недавних разработок компании OVD Kinegram (Швейцария), называемую для удобства "Швейцарским крестом" (рис. 1.2.31). В этом образце в результате применения технологии KINEGRAM® совмещены линейные, круговые, концентрические перемещения и их комбинации (01); переходы одного изображения в другое (02) – крестик переходит в стилизованный квадрат; нанотекст (03) и микро текст (04); дифракционные водяные знаки (05) – контрастные светлые и темные составляющие графических элементов; частичная деметаллизация (06) и др.
Рис. 1.2.31. Визуальные эффекты "Швейцарского креста" OVD Kinegram
Новейшие технологии от OVD Kinegram представлены на образце KINEGRAM® Z.Z (рис. 1.2.32).

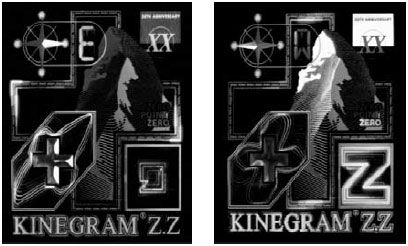

Рис. 1.2.32. Визуальные эффекты "KINEGRAM® Z.Z"
На этом рисунке в виде двух кадров показаны основные визуальные эффекты, созданные OVD Kinegram с помощью технологий частичной металлизации. К ним относятся:
1) flip-эффект (горизонтальное вращение). При наклоне образца изменяется положение и цвет стрелки компаса в левом верхнем углу, одновременно "переключается" и буква, обозначающая направление стрелки (E – восток, W – запад и т. д.);
2) дифракционный водяной знак. Часть изображения "XX-летие OVD Kinegram " в правом верхнем углу изменяется с негативного на позитивное;
3) микротекст и "движущиеся" линии. Обрамление фонового изображения "большого швейцарского креста", включающее в себя микротекст, переливается по периметру радужными цветами;
4) дифракционное гравирование. Изображение горной вершины, выполненное в виде гравюры, меняет оттенки цвета;
5) псевдорельеф и гильоширные линии. Изображение малого швейцарского креста слева внизу становится выпуклым, а гильоширные линии, обрамляющие его, вращаются, изменяя форму;
6) морфинг (плавное преобразование одного изображения в другое с помощью геометрических операций и цветовой интерполяции). Маленький квадрат в правом нижнем углу трансформируется в увеличивающуюся букву Z с изменением цвета;
7) переливающееся обрамление текста. Обрамление нижней надписи KINEGRAM® Z.Z переливается слева направо и обратно с изменением цвета.
Отметим, что размеры прозрачного ярлычка, на котором размещены все эти изображения, составляют всего 45x42 мм.
Другим наглядным примером является демонстрационный образец фирмы Hologram Industries (Франция). На небольшом ярлычке из фольги (40 x 50 мм, радиус круга – 10 мм), являющемся и голограммой, и кинеграммой одновременно, выполнен сразу целый ряд защитных эффектов: микротекст, микрофото, скрытое лазерное изображение, трехмерный эффект, микролинии, иридисцентное изображение, разделяющиеся и переходящие изображения (рис. 1.2.33).
Рис. 1.2.33. Сложный комплекс защитных эффектов
Для изготовления OVD применяются различные материалы (фольга, прозрачные и полупрозрачные пленки), имеющие многослойную структуру (рис. 1.2.34) и создающие двумерные (2D) и трехмерные (3D) голографические и переходящие изображения.

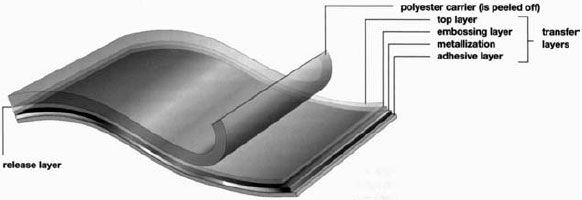

Рис. 1.2.34. Структура OVD, наносимого методом горячей припрессовки
Метод нанесения OVD на банкноту зависит от его формы. В случае применения голографической полоски (например, в банкнотах достоинством 5, 10 и 20 евро) используется роллевая припрессовка (roll-on stamping, рис. 1.2.35, слева). Если речь идет о ярлычках (например, банкноты достоинством 50, 100, 200 и 500 евро), применяется вертикальная штамповка (up-and-down stamping, рис. 1.2.35, справа).

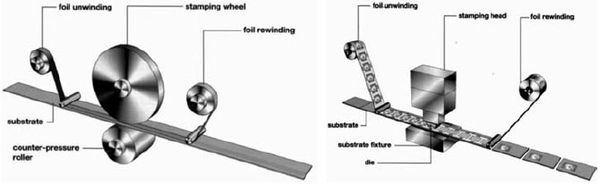

Рис. 1.2.35. Основные способы нанесения OVD
Подобные элементы защиты воспроизвести доступными способами практически невозможно. Методология компании LEONHART KURZ GmbH & Co (Германия) предусматривает 5 различных типов голограмм (3D, 2D, 2D/3D, цифровые и гелиограммы), а также 7 видов дополнительных компонентов (скрытая информация, цветоделение, гильоширные элементы, призматические компоненты и др.).
Сложность воспроизведения OVD обусловлена еще и тем, что при их производстве применяются способы воспроизведения изображений с очень высоким разрешением (рис. 1.2.36), включая лазерное гравирование.
Рис. 1.2.36. Фрагмент изображения с высоким разрешением
Все защитные признаки, которые можно увидеть как невооруженным глазом, так и с помощью довольно простого оборудования, представляют собой видимые признаки. Голограммы, кинеграммы и другие оптически изменяющиеся признаки (OVD) относятся к этой категории. Большинство материалов, заметно меняющих свои оптические свойства в зависимости от угла зрения или освещения (optically variable), делятся на имеющие радужную и нерадужную оптическую изменчивость. Наиболее простые и понятные примеры радужной оптической изменчивости – перламутр, блеск птичьих перьев и т. п. Эффекты, возникающие при изменении положения так называемых скрытых изображений, классифицируются как нерадужные. При производстве банковских билетов активно используются оба типа оптически изменяющихся технологий. Вместе с тем в OVD широко внедряются и скрытые машиночитаемые признаки (например, 3М), которые можно проверить только с помощью датчиков или приборов.
Достоинством OVD являются их наглядность и очень высокая (в отличие даже, например, от многотонового водяного знака) узнаваемость. Если говорить о защите новой серии российских рублей, то для этих целей могли бы быть использованы самые различные сюжеты (рис. 1.2.37) в сочетании с цифрами номинала банкноты.

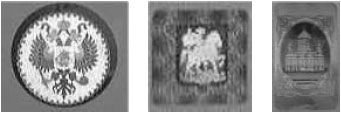

Рис. 1.2.37. Возможные сюжеты для голографической защиты банкнот
Как средство защиты OVD ценны тем, что скопировать их с помощью сканера или другого цветного копировального аппарата практически невозможно. Радужные OVD, меняющие цвет в зависимости от угла зрения и освещения, делятся на дифракционные – DOVID (Diffractive Optically Variable Image Device) и на признаки с интерференционной структурой – ISIS (Interference Security Image Structure). К защитным признакам типа DOVID относятся голограммы, кинеграммы и эксельграммы (ExEl – сокращение от exposure element (экспонируемый элемент), в этом случае дифракционный рисунок наносится с помощью литографического оборудования).
Кроме перечисленных компаний весьма известными в индустрии защищенной печати и производства OVD являются также Light Impressions Ltd. ABH (США) и ряд других. Не надо считать, однако, что самые серьезные результаты достигаются только за рубежом.
На рис. 1.2.38 приведены изображения демонстрационной голограммы российской компании "Центр компьютерной голографии". Компания специализируется на электронно-лучевой технологии записи голограмм, которая позволяет предложить широкий набор секьюрити-признаков как для визуального, так и для приборного контроля (мини-switcft-эффекты, фрагменты компьютерно-синтезированных 2D/3D и 3D голограмм, возможность записи оригиналов пикселями различной формы и т. п.). К несомненным достижениям компании можно отнести и методы синтеза голограмм с многоградационными скрытыми изображениями (Covert Laser Readable), когда на экране прибора визуализации изображения в плюс первом и минус первом порядках дифракции не совпадают.
