Клавиатура Mathatron 4-24. В красном поле клавиши выбора арифметических операций. Сверху регулятор режимов работы
Прототип имеет четыре регистра и способен запоминать двадцать четыре действия. Регистры были десятичные с возможностью ввода чисел с плавающей точкой. Кроме этого, Mathatron мог работать с двухзначной десятичной экспонентой в диапазоне значений
от -42 до +58.
Для постоянного хранения программ в прототипе Кана и Шапиро использовалась память на ферромагнитных кольцах. (37 дорожек по 20 колец в каждой. Итого 740 бит информации.)
Вычислял калькулятор не очень быстро - около ста операций в секунду. Особенно интересно был реализован механизм вывода результатов. В качестве устройства вывода инженеры приспособили печатающую часть телеграфного аппарата, выбивающую на ленте не только значение результата, но и последовательность вычислений. Позже такой вывод данных станет визитной карточкой устройств Mathatron.
Результат расчёта

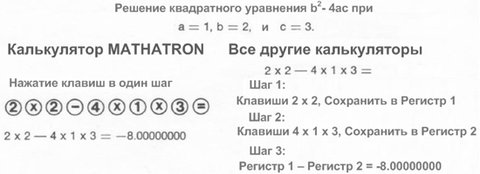

Mathatron против обычного "регистрового" калькулятора
Инвесторы были потрясены демонстрацией. Ни один из имеющихся на то время проектов электронных калькуляторов не мог похвастаться такой функциональностью. В Mathatronics немедленно вкладывается ещё треть миллиона долларов. А это уже сумма, позволяющая наладить производство. Чем тройка рискнувших всем мужчин и начинает незамедлительно заниматься.
Ему повезло почти сразу. Специалисты океанографического института Woods Hole практически сразу оформили заказ на партию Mathatron, поверив в его существование, после того как им показали неработающую деревянную копию. Правда, с одним условием: удвоить функциональные возможности устройства. То бишь из 4-24 сделать 8-48.
Неожиданная для начинающего налаживаться производства вводная! Особенно учитывая, что океанографы не могли ждать. Ведь Mathatron оказался именно тем устройством, которого так не хватало на их исследовательских судах. Тогдашние компьютеры просто-напросто не годились для плавучих расчётов.
К лету 1963 года модель Mathatron 8-48 была готова. Рич загрузил её в свой пикап и повёз в институт Woods Hole. К разочарованию всех, привезённый экземпляр не заработал, а Рич был недостаточно компетентен, чтобы найти неисправность. Зато он сумел быстро привести в институт Кана и Шапиро, которые и устранили неполадку.

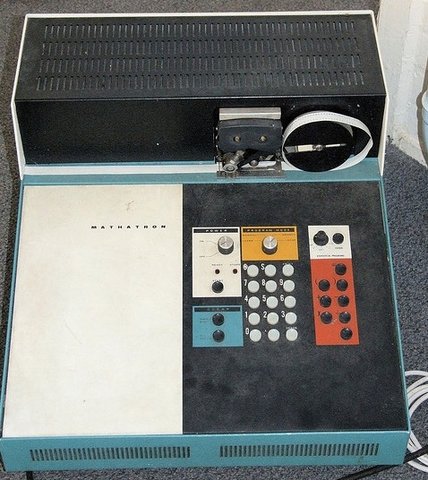

Математическая версия калькулятора Mathatron 8-48M
Полностью удовлетворённые возможностями Mathatron 8-48, учёные стали первыми клиентами молодой компании Mathatronics, заказав партию устройств для своей океанографической флотилии.
Здесь стоит отметить один маркетинговый момент. Несмотря на то что детище Mathatronics в середине 1963 года уже вполне успешно продавалось, ни на каких торговых выставках калькулятор Mathatron не побывал. И в этом значительный минус деятельности коммерческого директора компании Роя Ричи. Хотя бы потому, что исторически первым неламповым настольным электронным калькулятором сегодня считается модель Friden EC-130, даже в подмётки не годившаяся Mathatron.
Эта же оплошность снизила поток клиентов Mathatronics. За лето 1963 года интерес к программируемой новинке проявили только Лаборатория Линкольна в находящемся по соседству Массачусетском технологическом институте и некоммерческая организация MITRE.
Исправляя свою ошибку, Рич организует демонстрацию Mathatron 8-48 на выставке NEREM (New England Research and Engeneering Meeting), проходящей в Бостоне в ноябре 1963 года.
После этой демонстрации Mathatronics уверенно встаёт на крыло. Отбоя от клиентов нет. Шутка ли, всего за пять тысяч долларов появилась возможность приобрести настольный аппарат, по своим возможностям больше похожий на компьютер, чем на калькулятор. Это именно та цена и те возможности, которые позарез нужны малому бизнесу, образованию и научным лабораториям.
Вырученную прибыль инженеры разумно вкладывают в модернизацию своего детища. Основным нововведением старшей модели Mathatron 8-48 Version 2 стало включение дополнительного постоянного запоминающего устройства на ферритовых кольцах (ещё 12 дорожек по двадцать колец
в каждой). Итого память программ модели 8-48 составляла 980 бит. Это позволило реализовать и постоянно хранить в памяти калькулятора следующие функции: расчёт квадратных и кубических уравнений, работа с десятичными и натуральными логарифмами, вычисление синуса, косинуса, тангенса и арктангенса, работа с векторами, извлечение квадратного корня. Вызывающий наибольшие нарекания регулятор переключения режимов работы Mathatron был заменён на кнопки выбора программ.
Благодаря этим программам модель 8-48 стала выпускаться в специализированных модификациях: 8-48М - математические расчёты, 8-48С (Civil Engineering - инженерные расчёты), 8-48SC - научные расчёты, 8-48S - статистические расчёты. При этом цена младшей модели, обычного Mathatron 8-48, снизилась до двух с половиной тысяч долларов.
Кроме модификаций системной логики Кан и Шапиро предпринимали попытки модернизировать аппаратную базу Mathatron. Дело в том, что одним из недостатков резисторно-транзисторной логики является достаточно большое количество компонентов. Так, в модели 8-48 насчитывалось более тысячи транзисторов и несколько тысяч резисторов. Для их более компактного размещения инженеры Mathatronics изобрели и запатентовали способ формирования резисторных модулей - компактных блоков резисторов. Особенностью сборки резисторных блоков было применение специального крепления элементов, вокруг которых накручивался токопроводящий проводник (bobbin wire-wrap). В местах, где требовался контакт, концы крепления опускались в ванну с припоем, в противном случае проводники изолировались лаком.
