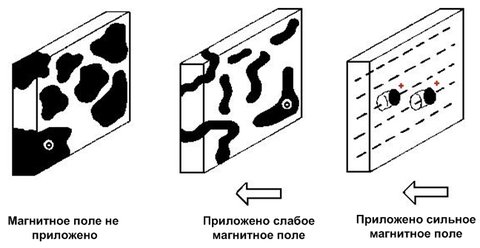

Так под воздействием внешнего магнитного поля формируются в тонком листе пермаллоя пузырьки-домены
Индукционно воздействуя на пузырьки электрическим током, инженер заставил их двигаться по поверхности листа пермаллоя. Пытливый ум Бобека заметил и другую особенность. Участки пермаллоя особой формы способны были отклонить движение пузырьков в предсказуемом направлении. Экспериментируя с формой таких участков, Бобек нашел оптимальную для управления пузырьками-доменами форму, похожую на шеврон (нарукавный знак военных).
Именно тогда и сформировалась идея пузырьковой памяти, в которой носителями логической единицы были домены спонтанной намагниченности в листе пермаллоя - пузырьки. Поскольку Бобек научился двигать пузырьки по поверхности пермаллоя, он придумал остроумное решение по чтению информации в своем новом образце памяти. Если в традиционных магнитных накопителях головки чтения/записи двигались над поверхностью магнитного слоя, отыскивая нужный участок, или, в случае магнитной ленты, последняя механически протягивалась вдоль неподвижных головок, то в новой памяти Бобека вообще не было движущихся компонентов. Неподвижные головки чтения ожидали, пока магнитный пузырек к ним "приедет" самостоятельно, управляемый электрическим полем. Отклонить его в нужном направлении помогала система пермаллоевых "шевронов".

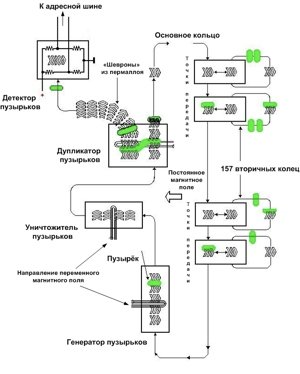

Схема работы 100637-битного модуля пузырьковой памяти
Электрический заряд над особым участком листа пермаллоя, называемым генератором, непрерывно создавал магнитные пузырьки - логические единицы, которые начинали двигаться по основному кольцу. Таким образом формировался непрерывный поток логических единиц. Кодирование информации происходило с помощью аннигилятора пузырьков, который "выбивал" в потоке логических единиц дыры - логические нули. Двигаясь по основному кольцу, поток пузырьков достигал нескольких вторичных колец-хранилищ, в которых часть пузырьков, перемежающихся нулями оставалась на хранение, постоянно циркулируя. Например, на рисунке показана работа модуля пузырьковой памяти, хранящего 100637 бит информации в 157 вторичных кольцах, каждое из которых хранило по 641 пузырьку.
Было предложено и остроумное решение по считыванию информации из уже заполненных колец-хранилищ. "Выгнав" пузырьки из нужного вторичного кольца, контроллер электрической обмотки двигал их по главному кольцу до так называемого дупликатора - системы "шевронов",
потоком данных).
"Полноформатный" дестопный графический процессор GF100 состоит из движка GigaThread, четырёх больших блоков Graphics Processing Clusters ("Кластеров графической обработки"), в каждый из которых входит по четыре мультипроцессора SM и выделенный движок растеризации. 16 мультипроцессоров, в свою очередь, объединяют 512 потоковых процессоров CUDA - по 32 в каждом SM, четыре текстурных модуля, полиморфный движок и 64 Кб кэш-памяти L1.
В мультипроцессоре установлены по два планировщика для группы CUDA (Warp Scheduler) и по два диспетчера инструкций. 48 блоков ROP сгруппированы в шесть модулей по восемь блоков, каждый из которых работает с одним из шести 64-разрядных контроллеров видеопамяти GDDR5 - общая ширина шины памяти составляет 384 бит. Объём кэш-памяти L2, подключённой к контроллерам кадрового буфера, - 768 Кбайт.
Модернизированные Fermi отличаются от чипов первого поколения применением в микросхеме транзисторов нового типа с минимальными токами утечки, доработанными блоками адресации и фильтрации текстур, а также улучшенными алгоритмами обработки буфера глубины.
Процессоры полностью поддерживают программный интерфейс Microsoft DirectX 11, включая шейдеры версии 5 и аппаратную тесселяцию), а также интерфейсы DirectCompute 11 и OpenCL 1.0, позволяющие использовать видеочип для общих вычислений.
Мобильные чипы содержат меньше потоковых процессоров CUDA, чем десктопные (до 384), а ширина шины памяти не превышает 256 бит в топовых моделях. Существенных конструктивных отличий между GeForce 500 и GeForce 500M нет.
Среди важных достоинств мобильных GeGorce 500M следует назвать поддержку технологии Optimus, которая позволяет автоматически переключаться между интегрированной и дискретной графикой, в зависимости от нагрузки на видеосистему ноутбука. Это позволяет одновременно использовать в портативном компьютере мощный дискретный чип и экономить заряд батареи при работе в интернете или с офисными приложениями. Optimus реализована во всех без исключения чипах серии 500M.

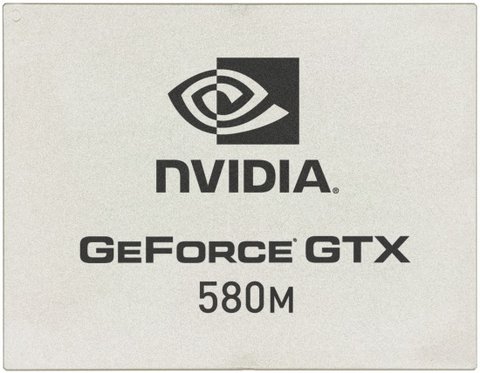

Флагманская модель GeForce GTX 580M до последнего времени считалась самым мощным мобильным графическим ускорителем - по сравнению с GTX 480M число CUDA было увеличено с 352 до 384, а рабочие частоты существенно увеличены. Однако 12 июля 2011 года AMD официально представила мобильный чип Radeon HD 6990M, который, по утверждению разработчиков, на 25% превосходит по производительности любой другой ГП для ноутбуков. Десктопный аналог GeForce GTX 580M - GeForce GTX 560 Ti.
384 универсальных процессора
64 текстурных и 32 блока блендинга
