Для считывания конкретного бита из линии задержки Экерт предложил использовать тактовый генератор - метроном, синхронизированный с частотой распространения акустических волн. Электрический сигнал, полученный из определённой акустической волны, в нужный такт параллельно с движением на вход линии задержки считывался и усиливался, попадая в регистр арифметико-логического устройства.
Общая память компьютера состояла из множества линий задержки, объединённых в регистры. И память эта была воистину оперативной. Без подачи электричества на пьезокристаллы и выходной усилитель акустические волны внутри ртутной трубки затухали.
Идея памяти на ртутных линиях задержки, апробированная в британском EDSAC, была тщательно доработана Экертом в его коммерческом UNIVAC I.
Суммарно память компьютера Экерта состояла из тысячи слов, которые непрерывно циркулировали в ста ртутных линиях задержки, каждая из которых поддерживала хранение десяти слов.
Всего же в UNIVAC I было реализовано сто двадцать шесть ртутных линий задержки, объединённых в семь контейнеров по восемнадцать ртутных трубок в каждом. Сто из этих трубок были оперативной памятью UNIVAC. Двенадцать использовались для промежуточного хранения данных ввода-вывода. Ещё шесть были резервными.
Семь специально выделенных линий задержки использовались в качестве регистров схемы термостатов, подключённых к семи контейнерам со ртутными трубками.
Последняя сто двадцать шестая ртутная трубка использовалась в качестве регистра Y для организации косвенной адресации.
Семь контейнеров модуля памяти UNIVAC I содержали сто двадцать шесть ртутных линий задержки
Разрабатывая коммерческий вариант памяти на ртутных линиях задержки, Экерт столкнулся с массой проблем. Наиболее важными из них были задачи: точного позиционирования входных и выходных пьезокристаллов для исключения отражения акустических волн от стенок трубки, приводящих к интерференции, и поддержания постоянной и достаточно высокой (около сорока градусов Цельсия) температуры ртути. Именно при этой температуре акустическое сопротивление ртути было "созвучно" сопротивлению пьезокристаллов. Как результат контейнер с ртутными трубками представлял собой сложное инженерное устройство с массой винтов для калибровки положения ртутных трубок, расширительным бачком для излишков ртути и термостатом, автоматически управляющим её температурой.

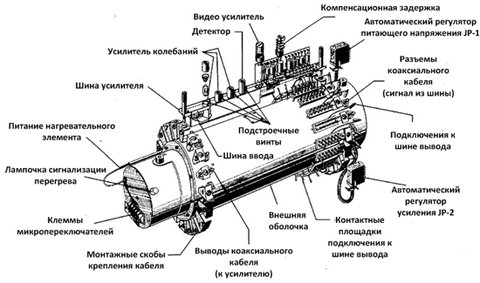

Контейнер с ртутными линиями задержки
Тот же контейнер с теплоизолирующим корпусом, готовый к установке в "дом памяти" UNIVAC
Разработчик небезызвестной "машины" Алан Тьюринг, узнав о конструкции памяти на ртутных линиях задержки, в шутку предложил заменить в ней ртуть джином. По крайней мере, с этой жидкостью головная боль разработчиков памяти стала бы более приятной.
Техник, занятый калибровкой ртутных трубок в контейнерах памяти UNIVAC
Семь контейнеров акустической памяти UNIVAC размещались внутри его внушительного корпуса, чем-то напоминающего нынешние малометражные квартиры. Из-за излучаемого ими тепла находиться внутри долго было невозможно. Не спасали даже вмонтированные в пол кондиционеры.
Контейнер памяти чем-то напоминает противолодочную мину

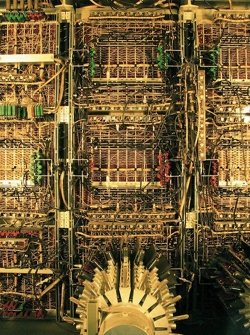

"Дом памяти" UNIVAC изнутри
Между тем после точной калибровки ртутных трубок память UNIVAC I работала без сбоев. Доказательством тому служит успешный подсчёт переписи населения 1950 года и точный прогноз выборов президента США в 1952 году.
Поэтому
поиск альтернатив ртутным линиям задержки не прекращался. В конце концов, в середине пятидесятых годов прошлого столетия было найдено более безопасное и удобное решение организации памяти на линиях задержки.
Учёные, экспериментируя с магнитными свойствами разных металлов, обнаружили в них интересный эффект - изменение физической формы под воздействием магнитного поля. Эффект этот, чем-то напоминающий пьезоэффект кристаллов кварца, называется "магнитострикция".
Разные металлы могут проявлять магнитострикционные свойства по-разному. Некоторые меняют форму вдоль продольной оси, у других проявляется эффект скручивания, а третьи изгибаются. Наиболее хорошо были изучены скручивающие магнитострикционные свойства никеля. Именно на их основе и был разработан преемник ртутной линии задержки - магнитострикционная линия задержки.
Генератором и детектором выступали пластины никеля, прижимаемые к носителю акустической волны - стальной проволоке-струне. К никелевым пластинам генератора прикладывалось магнитное поле, заставляя их скручиваться и создавать в стальной струне звуковую волну. Детектор был устроен так же, за исключением того, что двигающиеся под воздействием акустической волны никелевые пластины индуцировали электричество в магнитной катушке.
Магнитострикционная линия задержки на основе пластин никеля
Магнитострикционная линия задержки была куда эффективнее ртутной. Во-первых, не требовалось работать с опасными ртутными парами; во-вторых, стальную струну можно свернуть в спираль и поместить в компактный корпус. Ну а в-третьих, магнитострикция малочувствительна к механическим воздействиям и не требует постоянной калибровки.
