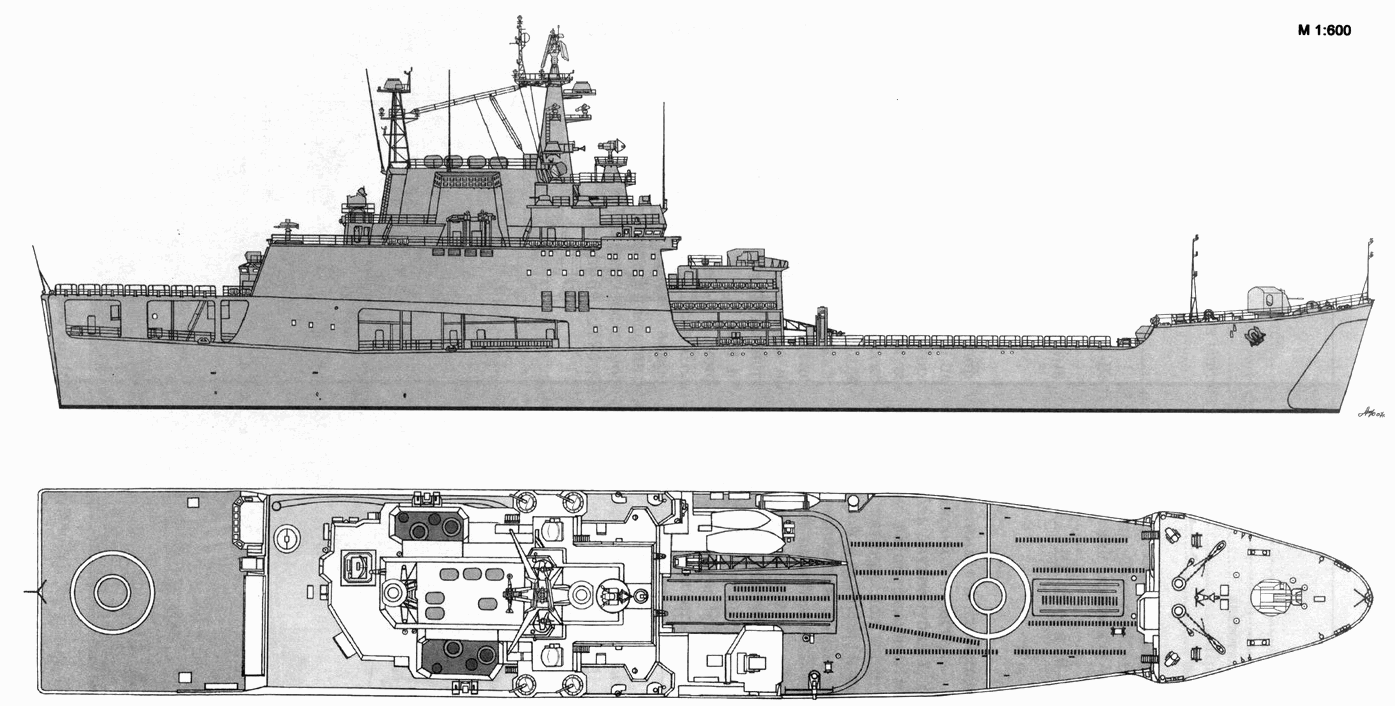

БДК пр. 1174 (Иван Рогов)
БДК пр. 1174 (Иван Рогов)

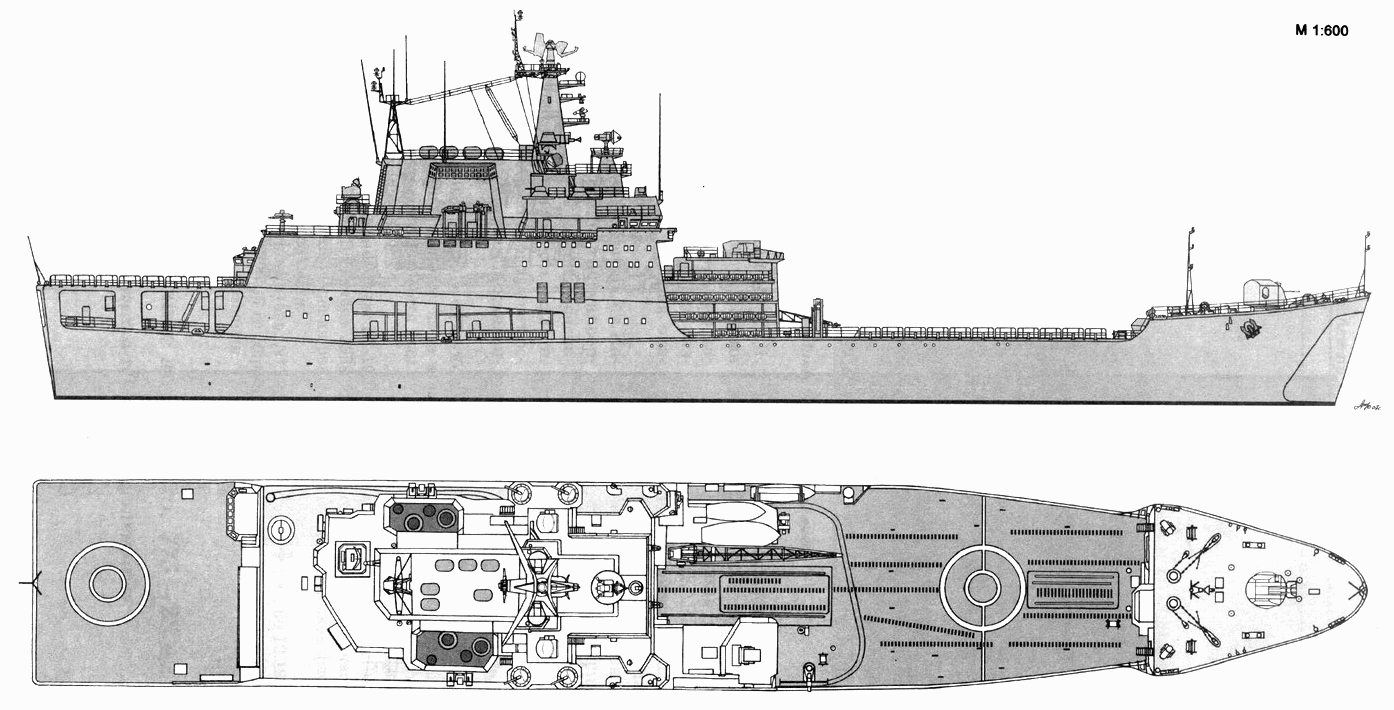

БДК пр. 1174 (Миитрофан Москаленко)
БДК пр. 1174 (Митрофан Москаленко)
В 19781989 гг. на ССЗ «Янтарь» в Калининграде были построены три универсальных БДК пр. 1174. К моменту распада СССР все они входили в состав флота. В настоящее время в строю продолжает оставаться лишь один Митрофан Москаленко. Он может осуществлять высадку на воду частей морской пехоты и бронетанковой техники лишь с помощью ДКА пр.1176, так как ДКАВП пр. 1206 в составе СФ уже нет. В середине 80-х годов ДКА пр. 1176 и ДКАВП пр. 1206 на всех БДК пр. 1174 планировали заменить быстроходными катерами на воздушной каверне пр. 11770. Как показывали расчеты, в доковой камере БДК могли разместиться шесть таких катеров. Однако эти планы до сих пор не реализованы.
Иван Рогов(зав. 101). ССЗ «Янтарь»: 09.1973 г.;; 06.1978 г. Входил в состав ТОФ. В декабре 1995 г. из-за износа материальной части и отсутствия средств для проведения ремонта был исключен из списков флота и передан ОРВИ для утилизации.
Александр Николаев(зав. 102). ССЗ «Янтарь»:;; 30.12.1982 г. Входил в состав ТОФ. В октябре 1999 г. из-за износа материальной части и отсутствия средств для проведения ремонта был исключен из списков флота и передан ОРВИ для утилизации.
Митрофан Москаленко(зав. 103). ССЗ «Янтарь»:;; 30.12.1989 г. Входит в состав СФ. В 2004-05 гг. корабль прошел средний ремонт и находится в хорошем техническом состоянии.
Большие десантные корабли пр. 775 28 ед
порожнем 2900
полное 4400
Главные размерения, м:
длина наибольшая (по KBJ1) 112,5 (105,0)
ширина корпуса наибольшая (по KBJI) 15,0 (15,0)
осадка при полном водоизмещении 3,7
размеры трюмов для АВТ 55 х 6,5 х 4,5 + 40,0 х 4,5 х 4,5
Главная энергетическая установка:
тип дизельная
количество х тип ДЦ суммарная мощность, л. с 2 х 16 ZVB 40/48
19 200
количество х тип движителей 2 х ВФШ
Скорость хода, уз: полная 17,5
Дальность
плавания, мили:
ходом 16 уз 3500
ходом 12 уз 6000
Экипаж, чел. (в т. ч. офицеров) 87 (8)
Автономность по запасам провизии, сут 30
Десантовместимость:
вариант 1 13 средних (основных) танков
вариант 2 13 ВТР
вариант 3 20 грузовых автомобилей
личный состав десанта (при всех вариантах загрузки), чел 150
Вооружение:
Ракетное:
система НРО «Град-М»
количество ПУ х стволов (тип ПУ) 2 х 20 122-мм (БМ-22)
боезапас 160 НУРС М-21-ОФ
ОПЭСУ ДВУ-2
Зенитный ракетный комплекс:
наименование «Стрела-3»
количество ПУ х направляющих (тип ПУ) 2x4 (ПЗРК)
боезапас 32 ЗР
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2 x 2 57/50 (АК-725) или 1 х 1 76/59 (АК-176) 1*
боезапас 64 000 или 1800 2*выстрелов
СУАО «Барс» 3*или «Вымпел» (МР-123) 2*
количество АУ х стволов (тип АУ) 2x1- 30-мм (АК-630М) 2*
СУАО «Вымпел»
Радиоэлектронное:
РЛС обнаружения НЦ и ВЦ «Рубка» или «Позитив» 4*
навигационная РЛС «Дон» или «Вайгач/Наяда» 2*
комплекс средств РЭБ «Старт» 2*
средства постановки пассивных помех ПК-16 (2 х 16 82-мм)
1* На пр. 775 мод. III.
2* На пр. 775 мод. III.
3* На пр. 775 мод. I и на пр. 775 мод. II.
4* На пр. 775 мод. II и пр. 775 мод. III.

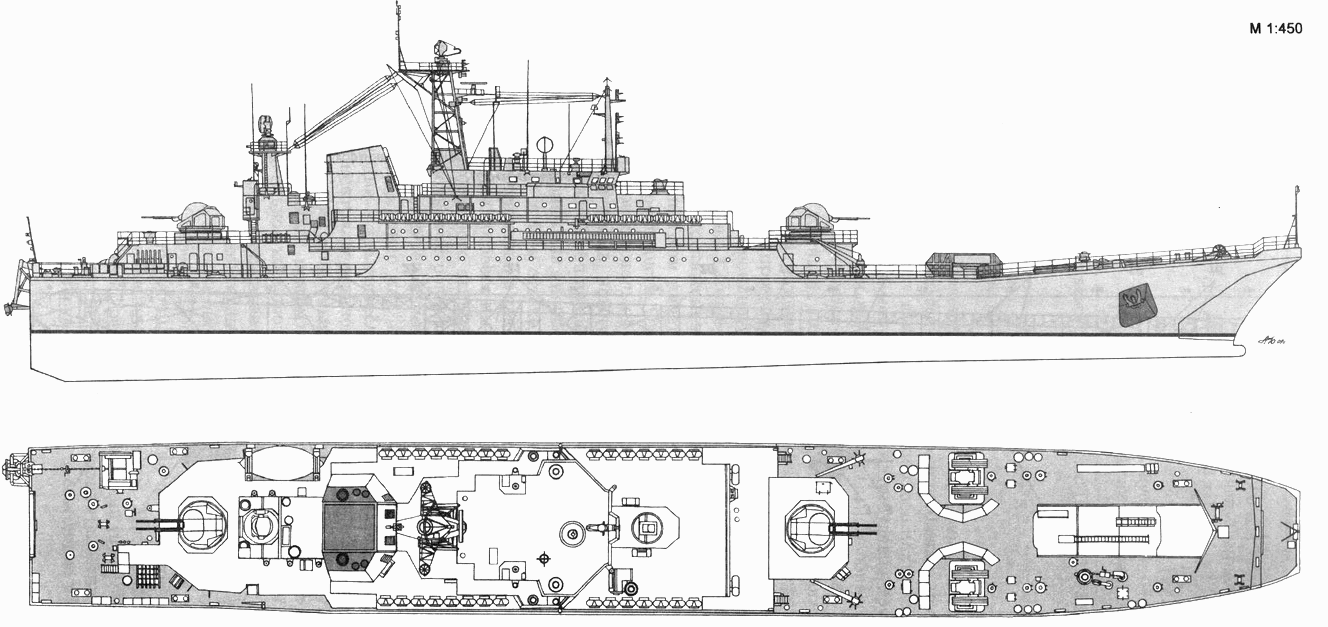

БДК пр. 775 мод. III
БДК пр. 775 мод. I

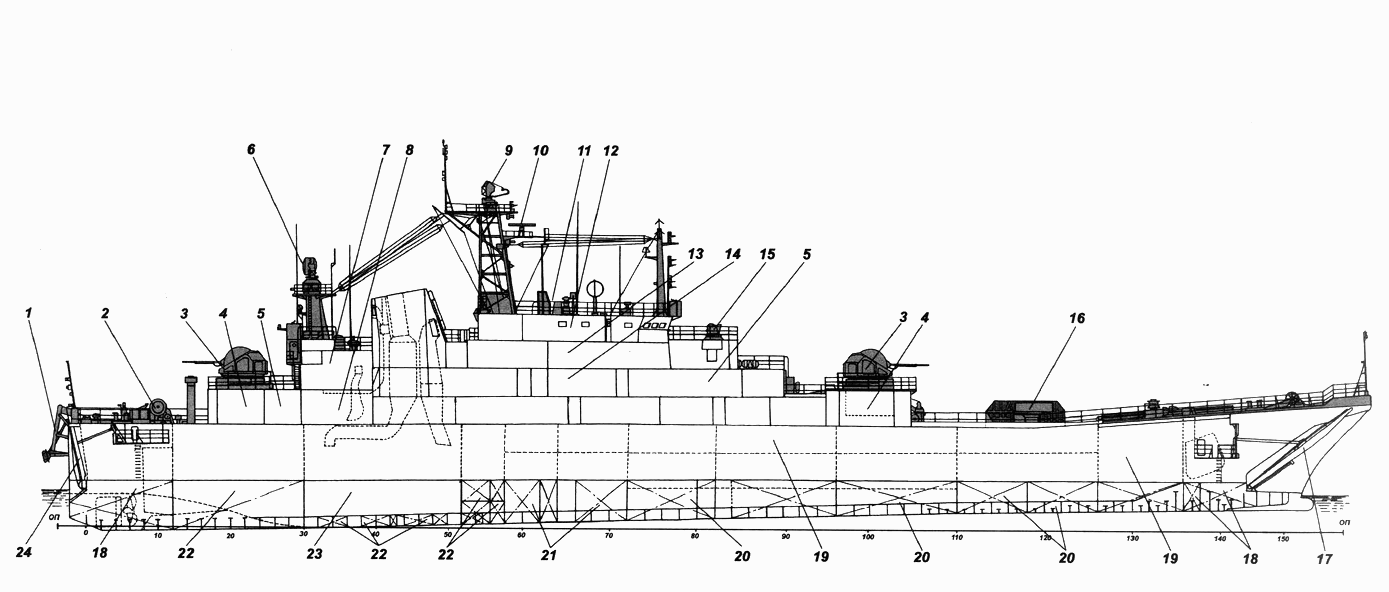

Продольный разрез БДК пр. 775 мод. I:
1 кормовое якорное устройство; 2 лебедка кормового якорного устройства; 3 57-мм АУ АК-725; 4 подбашенное отделение 57-мм АУ; 5 коридор; 6 АП РЛС «Барс»; 7 агрегатные; 8- отсек ДГ; 9 АП РЛС «Рубка»; 10-АП РЛС «Дон»; 11 сигнальный мостик; 12 рубка командира ДЕССО и каюты офицеров его штаба; 13- каюты офицеров; 14 столовая команды, 15 ДВУ-2; 16 ПУ БМ-22; 17 носовое высадочное устройство; 18 балластно-дифферентные цистерны; 19 танковый трюм; 20 балластные цистерны; 21 цистерны пресной воды; 22 топливные цистерны; 23 МО; 24 кормовое закрытие-сходня.
СДК пр. 775 был разработан в Польше по ТТЗ ВМФ СССР. С 1983 г. он классифицируется как БДК. Предназначен для переброски морем и высадки войск морского десанта на необорудованное побережье. Корабли последней серии могут оказывать огневую поддержку высадке. По конструкции БДК пр. 775 являлся судном типа «го-го», с танковой палубой, проходящей по всей его длине. Водонепроницаемые переборки делят корпус на 12 отсеков. Корпус на всем своем протяжении имеет двойное дно. Танковый трюм имеет высоту двух межпалубных пространств. Он отделен от наружных бортов продольными переборками. По высоте трюма, между этими переборками и наружной обшивкой корпуса, расположены кубрики для личного состава десанта, оба МО (в 10-м отсеке) с газоходами и шахтами вентиляции, а также механизмы обслуживания носового высадочного устройства и кормового закрытия-сходни. Носовое высадочное устройство оснащено основными и дополнительными откидными сходнями. Оно, равно как и кормовое закрытие-сходня управляется дистанционно с единого централизованного поста (основной режим) или с местных постов управления (резервный режим). БДК пр. 775 имеет специальное кормовое якорное устройство, которое удерживает его на месте при приеме (выгрузке) техники у необорудованного берега, а также стягивает с мели при отходе от берега. Под палубой танкового трюма расположены балластные цистерны (обеспечивающие проход корабля по во время высадки к урезу воды), а в междудонном пространстве топливные цистерны. Корпусные конструкции в носовой оконечности имеют специальные подкрепления, предотвращающие деформацию обшивки во время касания грунта. Винто-рулевая группа располагается в тоннельном образовании в кормовой оконечности корабля. Надстройки изготовлены из легких сплавов.
