а
б
в
Рис. 33. Головной взрыватель:
а ударный механизм; б воспламенительный механизм; в предохранительный механизм дальнего взведения; 1 стержень; 2 жало ударного механизма; 3 капсюль-детонатор; 4 капсюль-воспламенитель; 5 пружина жала; 6 жало воспламенительного механизма; 7 замедлитель; 8 пружина; 9 колпачок; 10 стопор; 11 заслонка; 12 поворотная пружина; 13 втулка; 14 ось; 15 поджимное кольцо; 16 опорное кольцо; 17 мембрана; 18 корпус
Предохранительный механизм дальнего взведения обеспечивает безопасность взрывателя в служебном обращении и дальнее взведение. Он состоит из замедлителя с запрессованным в него пороховым составом, пружины с колпачком и стопора, удерживающего заслонку от разворота поворотной пружиной.
Механизмы взрывателя размещены во втулке с осью, которая поджимает мембрану.
23. Выстрелы в окончательно снаряженном виде помещаются в бумажные гильзы и укладываются в герметичные металлические коробки по 48 штук. По две таких коробки с выстрелами укладываются в деревянные ящики. В каждый ящик вкладывается нож для вскрытия металлических коробок и инструкция по пользованию ножом.
На стенки и крышку ящика, на крышку металлической коробки и гранату наносится черной краской маркировка.
Гранаты в боевом снаряжении окрашены в черный цвет.

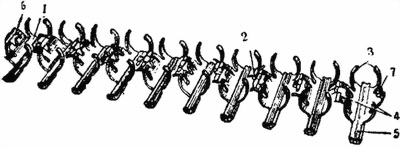

Рис. 34. Лента для выстрелов:
1 звено ленты; 2 шплинт; 3 передние захваты; 4 задние захваты; 5 хвостовик; 6 соединительное кольцо; 7 соединительный выступ
Снаряжение ленты выстрелами может производиться вручную или снаряжательной машинкой. Снаряжательная машинка (рис. 35) состоит из корпуса, верхнего лотка для помещения выстрелов; нижнего (переднего и заднего) лотка для помещения ленты;
звездки с рукояткой для перемещения ленты и снаряжения ленты выстрелами, направляющей для движения снаряженной ленты, переднего и заднего съемников для отделения выстрелов от ленты.
25. Коробка для выстрелов (рис. 36) служит для помещения ленты с 29 выстрелами. Она имеет ручку для переноски коробки; крышку и створку, закрываемые защелками; шторку для закрывания горловины коробки при транспортировке; обойму с зацепом и зубом для присоединения коробки к гранатомету; внутри спиральную направляющую (улитку) для направления движения ленты, выступ для удержания ленты. На шторке стрелкой указано положение головной части выстрелов в коробке.

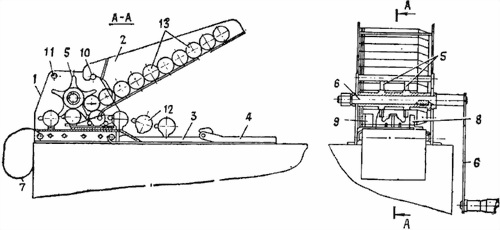

Рис. 35. Схема снаряжательной машинки:
1 корпус; 2 верхний лоток; 3 нижний передний лоток; 4 нижний задний лоток; 5 звездка; 6 рукоятка; 7 направляющая; 8 передний съемник; 9 задний съемник; 10 передняя стяжка; 11 задняя стяжка; 12 лента; 13 выстрелы

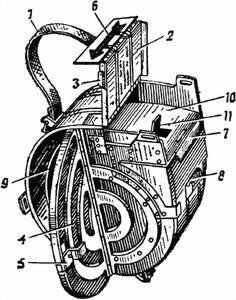

Рис. 36. Коробка для выстрелов:
1 ручка; 2 крышка; 3 защелка крышки; 4 створка; 5 защелка створки; 6 шторка; 7 зацеп; 8 зуб; 9 улитка; 10 горловина; 11 выступ
Для укладки ленты в коробку необходимо открыть крышку со шторкой и створку; поместить ленту через горловину в коробку и через открытую створку продвинуть ее по улитке. После укладки ленты пустое звено надевается на выступ, крышка, шторка и створка закрываются на защелки.
Запасные части (рис. 37): трос, ролик, шайбы, стопорные кольца, пружины для замены поломавшихся частей.

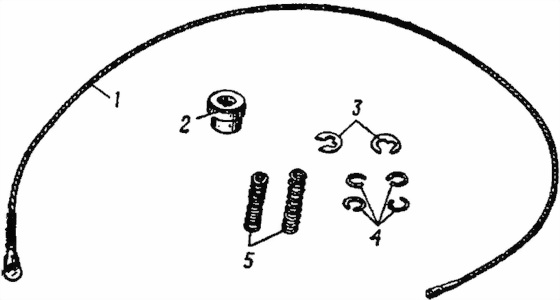

Рис. 37. Запасные части к гранатомету:
1 трос; 2 ролик; 3 шайбы; 4 стопорные кольца; 5 пружины
Инструмент и принадлежность (рис. 38) для использования при разборке, сборке, чистке и смазке гранатомета.
К ним относятся:
пенал для размещения в нем инструмента, принадлежности и запасных частей (он также используется в качестве ручки для протирки и щетки, пенал имеет крышку и колпачок);
а
б
в

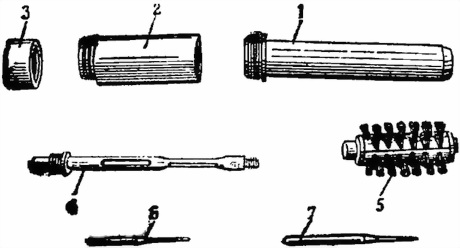

Рис. 38. Инструмент и принадлежность к гранатомету:
а в собранном виде; б в разобранном виде; в принадлежность, подготовленная для чистки и смазки канала ствола; 1 пенал; 2 крышка пенала; 3 колпачок; 4 протирка; 5 щетка; 6 выколотка; 7 тонкая выколотка
протирка для чистки и смазки канала ствола; на одном ее конце имеется резьба для соединения с пеналом, на другом прорезь для продевания пакли или ветоши и резьба для соединения со щеткой;
щетки: одна для чистки и другая для смазки канала ствола; они имеют на металлическом стержне резьбу для соединения с протиркой;
выколотка для выбивания осей и штифтов;
тонкая выколотка (шило) для снятия стопорных колец, а также для утапливания фиксатора при отделении механизма отражения гильзы;
масленка для хранения смазки.
Чехол для переноски тела гранатомета.
Лямки для переноски станка.
Чехол и лямки имеют ремни, длина которых может изменяться для обеспечения удобства переноски тела гранатомета и станка.
Индивидуальный комплект ЗИП находится всегда при гранатомете и укладывается в карманы чехла для переноски тела гранатомета.
27. На шесть гранатометов предусмотрена одна трубка холодной пристрелки (ТХП-1-30).
Трубка холодной пристрелки (рис. 39) предназначается для выверки прицела гранатомета. Она состоит из корпуса со стержнем и оптической системы.
