В Дании с ее многочисленными островами и проливами зимнее сообщение поддерживалось до 1870 г. с помощью плоскодонных лодок с полозьями. С 1871 г. там начали строить сначала колесные, а потом винтовые паромы для поддержания железнодорожного сообщения между островами, однако эти паромы не могли работать в зимнее время. [рис. 008]
В 1883 г. для Копенгагенского порта построили 2-винтовой пароход-ледокол «Старкоддер» («Starkodder») мощностью до 900 л.с. Попытка совместить в этом судне качества ледокола и пассажирского парохода для плавания на малых глубинах оказалась неудачной. Слишком близкое расположение винтов к грузовой ватерлинии (вследствие малой осадки судна) было причиной частых повреждений винтов. Поэтому «Старкоддер» перевели осуществлять проводку железнодорожного парома в южную часть пролива Большой Бельт, где ледовые условия значительно легче, чем в порту Копенганен. Взамен «Старкоддера» для Копенгагена в 1884 г. были построены сначала ледокол «Брудерен» («Bryderen») мощностью 900 л. с., а затем ледоколы «Е. З. Свитцер» («Em. Z. Svitzer»),[15] «Тор» («Thor») и «Мильнер» («Mjöner»). [табл. 2]
Все датские ледоколы снабжались шлюпками-ледянками, предназначенными для доставки на место следования почты в случае застревания ледоколов во льду.
В 1881 г. в Швеции для порта Гётеборг был построен ледокол «Исбритарен» («Isbrytaren») мощностью 700 л. с., а в 1883 г. пароход-ледокол (ледокольный пароход) «Оланд» («Öland») мощностью 290 л. с. для почтового сообщения между материком и островом Оланд. [рис. 009]
Если «Оланд» предсталял собой ледокольный пароход, предназначенный для зимнего плавания, то «Исбритарен» действительно считался первым шведским ледоколом. Как и гамбургский «Айсбрехер I», он был построен благодаря конкурсу, объявленному в 1881 г. в Гётеборге, и предназначался для использования в ледоход у берегов пролива Каттегат и Северного моря {14}. Шведский первенец имел кованые штевни (форштевень шириной 29 и толщиной 7,5 см, ахтерштевень соответственно 24 и 15 см). В профиль нос судна был закруглен наподобие конька. По длине корпус судна разделяли 7 водонепроницаемых переборок, шпангоуты стояли через 30,5 см (12''), как у его германского прототипа. Толщина листов ледовой обшивки [16] составляла: в носу 22,2 мм (7/8''), в корме 19,0 мм (¾''); остальные листы подводной части корпуса имели толщину 12,7 мм (½''). Двухцилиндровая паровая машина (компаунд)[17] развивала мощность до 700 л.с. Подвижные части машины изготовили на 20 % толще, чем у обыкновенного двигателя {15}.
Испытать новинку удалось лишь зимой 1885 г. [18] Ледокол «сделал рейс» из Гётеборга до г. Винги через покрытый льдом толщиной до 32 см (около 13'') залив. Для работы во льдах «Исбритарен» оборудовали водяными цистернами (water-ballast) в оконечностях. При
движении по чистой воде заполнялась кормовая цистерна, а носовая оставалась пустой. При ледокольных работах заливали воду в «носовой резервуар», причем скорость хода во льдах снижалась до 8,5 уз. Считалось, что на таком ходу ледокол разбивал гладкий лед толщиной до 20 см (8'').
Из-за своего широкого и ложкообразного носа «Исбритарен» даже при полной мощности машины не мог продвигаться через битый («мягкий») лед. Прилипавшие лед и снег не отделялись от корпуса и мешали продвижению судна.
В Норвегии в 1878 г. построили ледокол «Мильнер» («Mjöner»)[19] для Христиании (ныне Осло), а спустя 11 лет «Тор» («Thor») для Драммена. Почти одновременно начинается постройка 350-сильных ледовых буксиров для замерзающих портов и в Голландии.
В Финляндии в 1877 г. появился ледокольный пароход («пароход-ледокол») «Экспресс» мощностью 400 л. с., предназначенный для линии Гангэ Стокгольм, но только спустя 15 лет начал работать настоящий ледокол («Муртайя»).[20]
Первые европейские ледоколы предназначались в основном не столько для разламывания сплошных ледяных полей, сколько для разрушения массы льда, приносимого ветром и течением, для регулирования его движения и предупреждения наводнений в период ледохода, для более раннего вскрытия рек, заливов и гаваней.
Мощность паровых машин ледоколов не превышала 1200 л.с. Причем преобладали мелкие суда, более или менее сильных судов из них (мощностью 6001200 л.с. и водоизмещением 600800 т) было совсем немного. Это уже упоминавшиеся 3 «айсбрехера» для Нижней Эльбы ( I, II, III), «Берлин» на Одере, бременский «Донар», шведский «Исбритарен», норвежский «Мильнер», датские «Брудерен», «Старкоддер», «Е. З. Свитцер», «Тор», «Мильнер», финляндская «Муртайя».

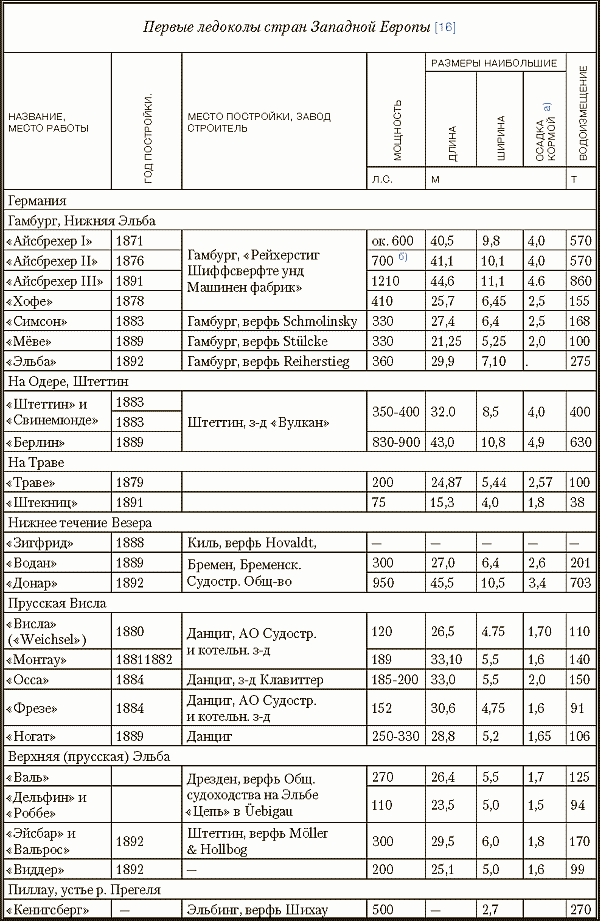

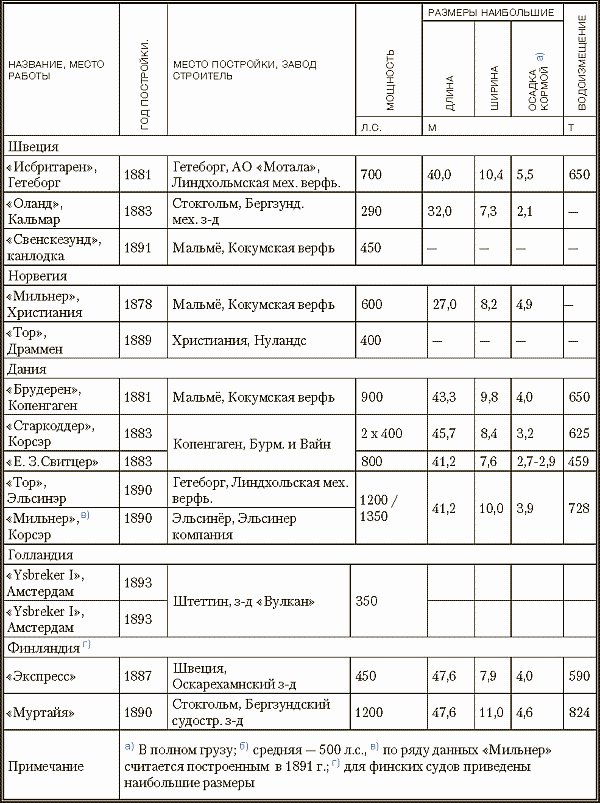

Таблица 2

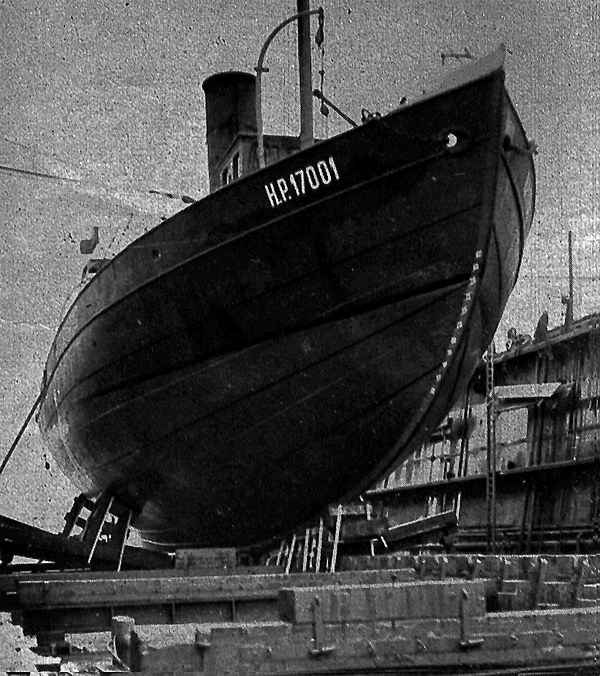

Рис. 005 а. Первый германский ледокол «Eisfuchs» (бывш. «Айсбрехер 1») в доке (вид на носовую оконечность ледокола). 1951 г.

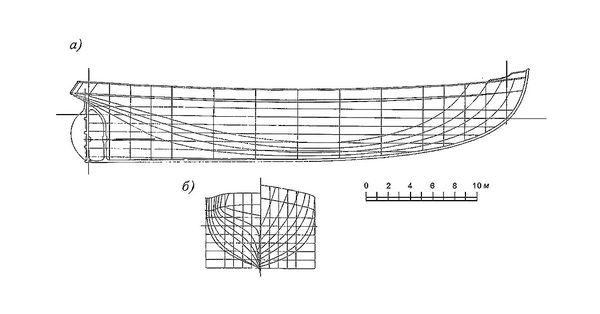

Рис. 005 б. Теоретический чертеж ледокола «Айсбрехер 1»: а) проекция «бок», б) проекция «корпус»

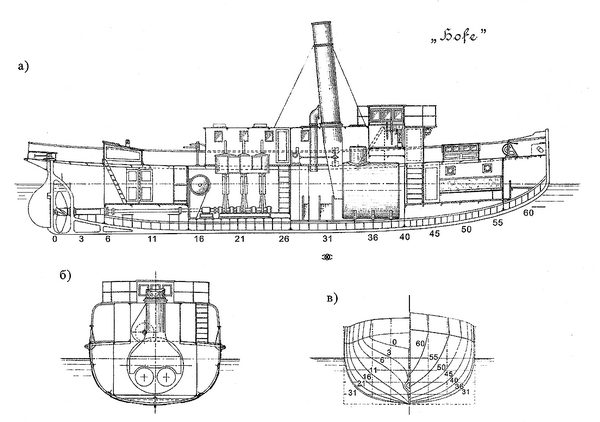

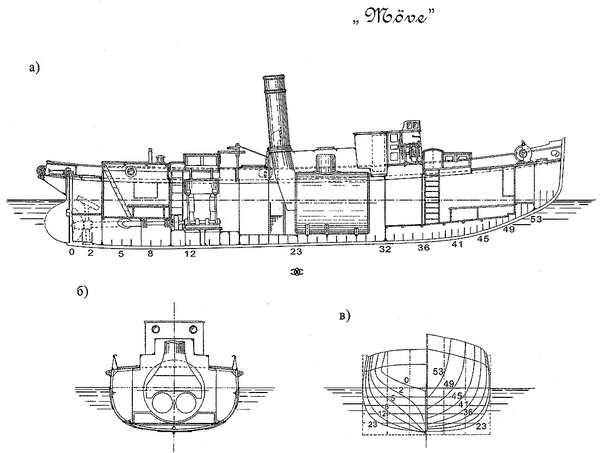

Рис. 006. Малые речные ледоколы «Хофе» («Hofe») и «Мёве» («Möve»): а) продольный разрез, б) сечение по миделю, в) проекция «корпус» теоретического чертежа

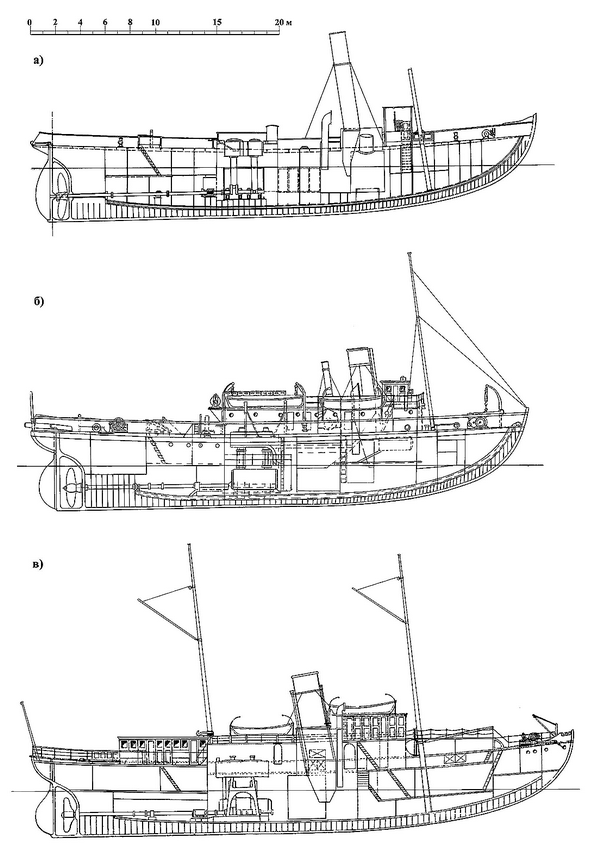

Рис. 007. Первые европейские ледоколы, продольный разрез: а) «Айсбрехер 1», б) «Исбритарен», в) «Брудерен».
Рис. 008. Теоретический чертеж ледокола «Айсбрехер 1»: а) проекция «бок», б) проекция «корпус»
