ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ ГОСТ Р ИСО/МЭК 8631-94 ИНФОРМАЦИОННАЯ ТЕХНОЛОГИЯ ПРОГРАММНЫЕ КОНСТРУКТИВЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ДЛЯ ИХ ПРЕДСТАВЛЕНИЯ
Введение
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
a) определяет основное свойство программных конструктивов;
b) указывает способ объединения конструктивов;
c) устанавливает требования к набору конструктивов;
d) допускает описание различных подмножеств установленных конструктивов.
Графические представления конструктивов приведены в приложении А.
2 НОРМАТИВНЫЕ ССЫЛКИ
ГОСТ 19.005-85 Единая система программной документации. Р-схемы алгоритмов и программ. Обозначения условные графические и правила выполнения
ГОСТ 19.701-90 (ИСО 5807-85) Единая система программной документации. Схемы алгоритмов, программ, данных и систем. Обозначения условные и правила выполнения
3 ОПРЕДЕЛЕНИЕ ПРОГРАММНОГО КОНСТРУКТИВА
Каждая процедурная часть состоит из одной или более операций, которые могут исполняться или быть пустыми (нулевыми).
Управляющая часть определяет способ выполнения процедурных частей. Она может состоять из управляющей команды или набора условий. Управляющая часть инициирует или дезактивирует процедурную часть(и) в зависимости от характера управляющей команды или значений условий. Если нет ни управляющей команды, ни условия, то управляющая часть называется неявной.
4 КАК ОБЪЕДИНЯТЬ КОНСТРУКТИВЫ
5 СПЕЦИФИКАЦИЯ КОНСТРУКТИВОВ
5.1 Исполняемый конструктив
5.2 Последовательный конструктив
5.3 Параллельный конструктив
5.4. Итерационный конструктив
конструктив состоит из процедурной части и управляющей части с одним условием, значение которого определяет, будет ли процедурная часть выполнена более одного раза.
5.5 Условный конструктив
6 ПРЕРЫВАНИЕ
Операция ПРЕРЫВАНИЕ, которая превышает параллельный конструктив или конструктив выбирающий с взаимовключением, не определена.
Операция ПРЕРЫВАНИЕ, которая прерывает внешний конструктив, не соответствует настоящему стандарту.
7 ОПРЕДЕЛЕНИЕ ПОДМНОЖЕСТВ
Применение конструктива, отличающегося от конструктивов, определенных в настоящем стандарте, но функционально эквивалентного правильному сочетанию конструктивов, определенных в настоящем стандарте, соответствует настоящему стандарту.

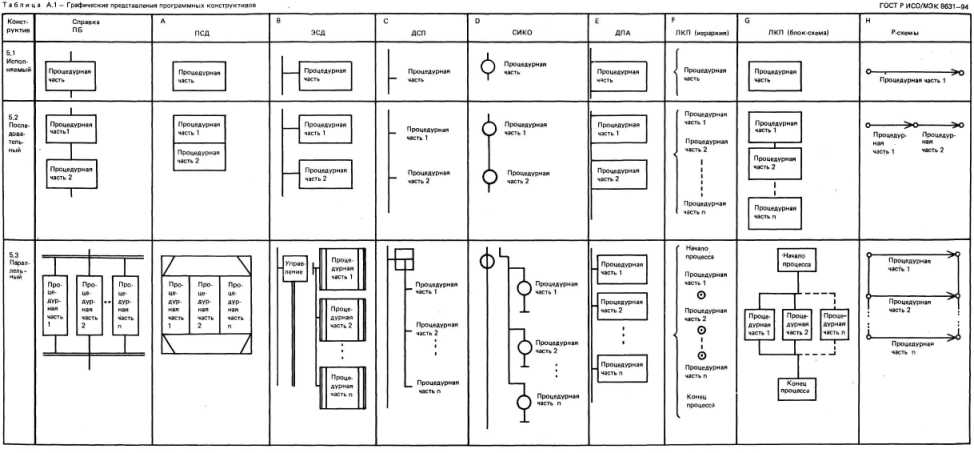

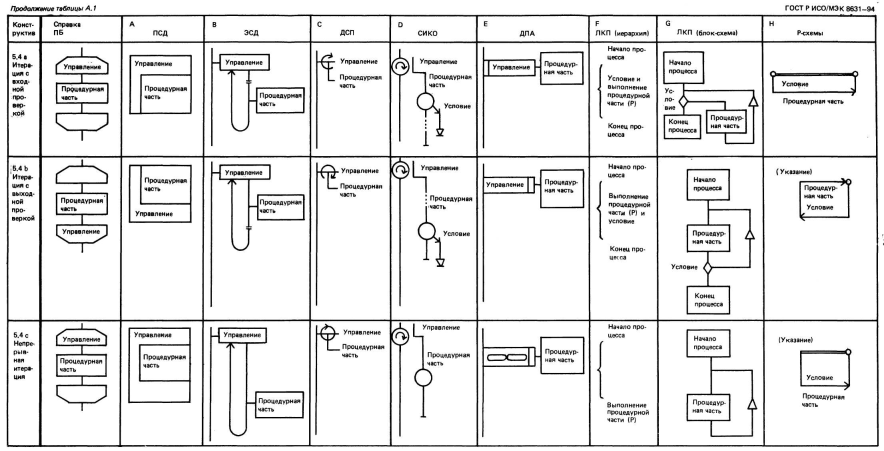

ПРИЛОЖЕНИЕ А (Справочное) ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ ПРОГРАММНЫХ КОНСТРУКТИВОВ
Колонка «Справка» использует обозначения по ГОСТ 19.701 и включена только для пояснения.
Обозначения из различных колонок нельзя смешивать. Обозначения и сокращения, принятые в таблице А.1:
ПБ - программные блок-схемы (PF - program flowcharts);
ПСД - программные структурные диаграммы (PSD - program structure diagrams);
ЭСД - эскизные структурные диаграммы (DSD - design structure diagrams);
ДСП - диаграммы структурного программирования (SPD - structured programming diagrams);
СИКО - схема иерархического и компактного описания (НСР - hierarchical and compact description chart);
ДПА - диаграммы проблемных анализов (PAD - problem analysis diagrams);
ЛКП - логическая концепция программы (LCP - logical conception of program);
Р-схемы - Р-схемы алгоритмов и программ (R-charts).
