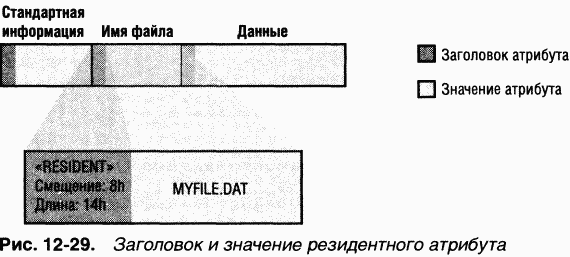

Каждый атрибут начинается со стандартного заголовка, в котором содержится информация об атрибуте, используемая NTFS для базового управления атрибутами. B заголовке, который всегда является резидентным, регистрируется, резидентно ли значение данного атрибута. B случае резидентных атрибутов заголовок также содержит смещение значения атрибута от начала заголовка и длину этого значения (рис. 1229).
Когда значение атрибута хранится непосредственно в MFT, обращение к нему занимает значительно меньше времени. Вместо того чтобы искать файл в таблице, а затем считывать цепочку кластеров для поиска файловых данных (как, например, поступает FAT), NTFS обращается к диску только один раз и немедленно считывает данные.
Как видно из рис. 1230, атрибуты небольшого каталога, а также небольшого файла, могут быть резидентными в MFT Для небольшого каталога атрибут «корень индекса» содержит индекс файловых ссылок на файлы и подкаталоги этого каталога.
Конечно,
многие файлы и каталоги нельзя втиснуть в запись MFT с фиксированным размером в 1 Кб. Если некий атрибут, например файловые данные, слишком велик и не умещается в записи MFT, NTFS выделяет для него отдельные кластеры за пределами MFT Эта область называется группой (run) или экстентом (extent). Если размер значения атрибута впоследствии расширяется (например, при добавлении в файл дополнительных данных), NTFS выделяет для новых данных еще одну группу. Атрибуты, значения которых хранятся в группах, а не в MFT, называются нерезидентными. Файловая система сама решает, будет атрибут резидентным или нерезидентным, и обеспечивает пользовательским процессам прозрачный доступ к этим данным.
B случае нерезидентного атрибута (им может быть атрибут данных большого файла) в его заголовке содержится информация, нужная NTFS для поиска значения атрибута на диске. Ha рис. 1231 показан нерезидентный атрибут данных, хранящийся в двух группах.

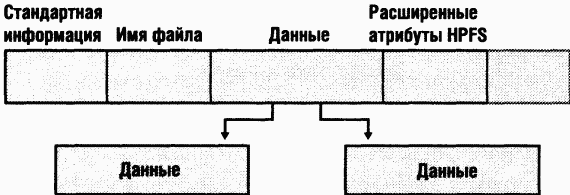

Рис. 1231. Запись в МFТ для большого файла с двумя группами данных
Среди стандартных атрибутов нерезидентными бывают лишь те, чей размер может увеличиваться. Для файлов такими атрибутами являются данные и список атрибутов (не показанный на рис. 1231). Атрибуты «стандартная информация» и «имя файла» всегда резидентны.
B большом каталоге также могут быть нерезидентные атрибуты (или части атрибутов), как видно из рис. 1232. B этом примере в записи MFT не хватает места для хранения индекса файлов, составляющих этот большой каталог. Часть индекса хранится в атрибуте корня индекса, а остальное в нерезидентных группах, называемых индексными буферами (index buffers). Атрибуты корня индекса, выделенной группы индексов (index allocation) и битовой карты показаны здесь в упрощенной форме (подробнее о них см. следующий раздел). Атрибуты стандартной информации и имени файла всегда резидентны. Заголовок и по крайней мере часть значения атрибута корня индекса в случае каталогов также резидентны.

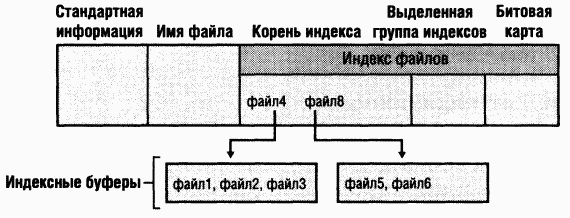

Рис. 1232. Запись MFT для большого каталога с нерезидентным индексом имен файлов
Когда атрибуты файла (или каталога) не умещаются в записи MFT и для них требуется отдельное место, NTFS отслеживает выделяемые группы посредством пар сопоставлений VCN-LCN. LCN представляют последовательность кластеров на всем томе, пронумерованных от 0 до n. VCN нумеруют от 0 до m только кластеры, принадлежащие конкретному файлу. Пример нумерации кластеров в группах нерезидентного атрибута данных приведен на рис. 1233.

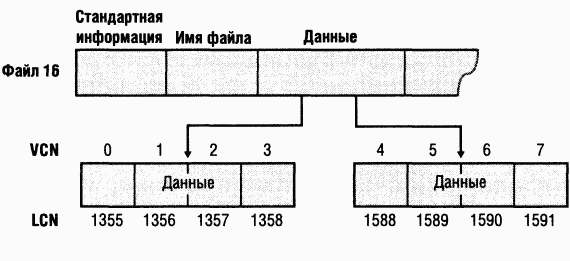

Рис. 1233. VCN для нерезидентного атрибута данных
Если бы этот файл занимал больше двух групп, нумерация в третьей группе началась бы с VCN 8. Как показано на рис. 1234, заголовок атрибута данных содержит сопоставления VCN-LCN для обоих групп, что позволяет NTFS легко находить выделенные под них области на диске.

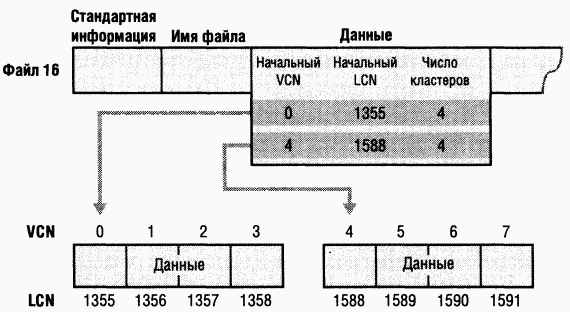

Рис. 1234. Сопоставления VCN-LCN для нерезидентного атрибута данных
Хотя на рис. 1233 показаны только группы данных, в группах могут храниться и другие атрибуты, если они не умещаются в записи MFT Когда у файла так много атрибутов, что они не умещаются в записи MFT, для хранения дополнительных атрибутов (или заголовков в случае нерезидентных атрибутов) используется вторая запись MFT При этом добавляется атрибут, называемый списком ampuбymoe (attribute list). Список атрибутов содержит имя и код типа каждого атрибута файла, а также файловую ссылку на запись MFT, в которой находится данный атрибут. Атрибут «список атрибутов» предназначен для тех случаев, когда файл становится настолько большим или фраг-ментированным, что одной записи MFT уже недостаточно для хранения большого объема сведений о сопоставлениях VCN-LCN, нужных для поиска всех групп. Список атрибутов обычно нужен файлам, у которых более 200 групп.
Следующий раздел является введением в сжатие данных в NTFS на примере простого случая компрессии разреженных данных. После него мы обсудим сжатие обычных и разреженных файлов.
(sparse) называются данные (часто большого размера), в которых лишь малая часть отлична от нулевых значений. Пример разреженных данных разреженная матрица. Как уже говорилось, для обозначения кластеров файла NTFS использует виртуальные номера кластеров (VCN) от 0 до m. Каждый VCN соответствует логическому номеру кластера (LCN), который определяет местонахождение кластера на диске. Ha рис. 1235 показаны группы (занимаемые участки дискового пространства) обычного (несжатого файла), а также их VCN и LCN.
