ПРИМЕЧАНИЕ Для упрощения восприятия материала в тексте и на схемах в этой главе группа обозначается как сущность, содержащая VCN, LCN и длину группы. Ho на самом деле NTFS сжимает эту информацию на диске в пары «LCN следующий VCN». Зная начальный VCN, NTFS может определить длину группы простым вычитанием начального VCN из следующего VCN.
B процессе работы системы NTFS ведет запись в другой важный файл метаданных файл журнала с именем $LogFile. NTFS использует его для регистрации всех операций, влияющих на структуру тома NTFS, в том числе для регистрации создания файлов и выполнения любых команд вроде Сору, модифицирующих структуру каталогов. Файл журнала используется и при восстановлении тома NTFS после аварии системы.

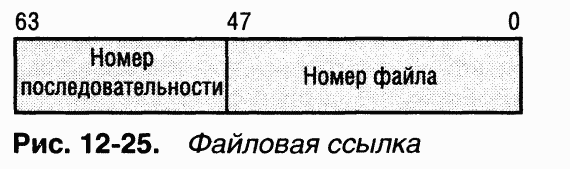

Еще один элемент MFT зарезервирован для корневого каталога (также обозначаемого как «\»). Его запись содержит индекс файлов и каталогов, хранящихся в корне структуры каталогов NTFS. Когда NTFS впервые получает запрос на открытие файла, она начинает его поиск с записи корневого каталога. Открыв файл, NTFS сохраняет файловую ссылку MFT для этого файла и поэтому в следующий раз, когда понадобится считать или записать тот же файл, сможет напрямую обратиться к его записи в MFT.
NTFS регистрирует распределение дискового пространства в файле битовой карты (bitmap file) с именем $Bitmap. Атрибут данных для файла битовой карты содержит битовую карту, каждый бит которой представляет кластер тома и сообщает, свободен кластер или выделен.
Файл защиты (security file) с именем $Secure хранит базу данных дескрипторов защиты, действующих в пределах тома. Дескрипторы защиты файлов и каталогов NTFS можно настраивать индивидуально, но для экономии места NTFS хранит настройки дескрипторов защиты в общем файле, который позволяет файлам и каталогам с одинаковыми параметрами защиты ссылаться на один и тот же дескриптор защиты. Такая оптимизация дает существенную экономию в большинстве сред, потому что в них целые деревья каталогов имеют одинаковые параметры защиты.
Другой системный файл, загрузочный (boot file), с именем $Boot хранит код начальной загрузки Windows. Для успешного запуска системы код начальной загрузки должен находиться на диске в определенном месте. При форматировании команда format определяет это место в виде файла, создавая для него запись в MFT. При этом NTFS следует своим правилам, согласно которым все данные хранятся на диске в виде файлов. Загрузочный файл, как и файлы метаданных NTFS, может быть защищен индивидуальным дескриптором защиты. B такой модели «на диске есть только файлы» код начальной загрузки может быть изменен путем обычного файлового ввода-вывода, хотя загрузочный файл защищен от редактирования.
NTFS поддерживает файл плохих кластеров (bad-cluster file) с именем $BadClus, в котором регистрируются все сбойные участки дискового тома, и файл тома (volume file) с именем $Volume, который содержит имя тома, версию NTFS, под которую отформатирован том, и бит, устанавливаемый при каком-либо повреждении диска. Если этот бит установлен, диск должен быть восстановлен утилитой Chkdsk. Файл сопоставления имен с буквами в верхнем регистре (uppercase file) с именем $UpCase включает таблицу трансляции букв между верхним и нижним регистрами. NTFS также поддерживает файл, содержащий таблицу определения атрибутов (attribute definition table), с именем IAttrDef; в нем определяются типы атрибутов, поддерживаемые томом, и указывается, являются ли они индексируемыми, следует ли их восстанавливать в ходе операции восстановления системы и т. д.
Некоторые файлы метаданных NTFS хранит в каталоге расширенных метаданных $Extend, в том числе помещая туда файл идентификаторов объектов ($ObjId), файл квот ($Quota), файл журнала регистрации изменений ($UsnJrnl) и файл точек повторного разбора ($Reparse). B этих файлах содержится информация, относящаяся к дополнительным возможностям NTFS. Файл идентификаторов объектов
хранит идентификаторы объектов «файл», файл квот значения квот и информацию о поведении томов, на которых используются квоты, файл точек повторного разбора список файлов и каталогов, включающих данные точек повторного разбора, а в файле журнала изменений регистрируются изменения файлов и каталогов.
ЭКСПЕРИМЕНТ: просмотр информации NTFS

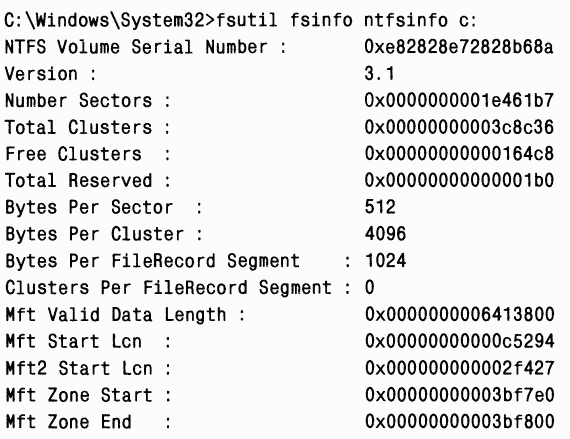

Для просмотра информации о NTFS-томе, в том числе о размещении и размере MFT и зоны MFT, вы можете использовать в Windows 2000 утилиту NTFSInfo (с сайта wwwsysinternals.com), а в Windows XP или Windows Server 2003 встроенную программу командной строки Fsutil.exe:

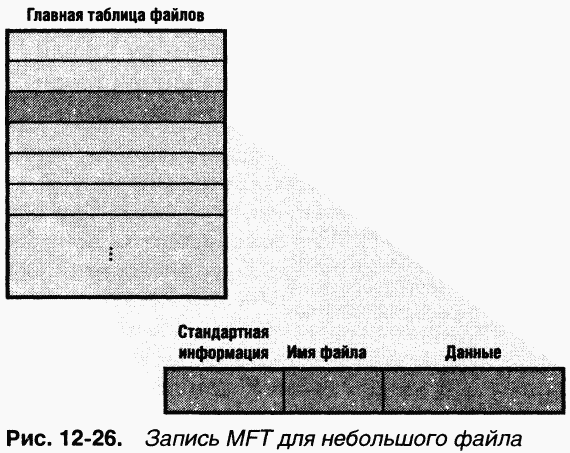

метку времени и, возможно, дополнительные именованные атрибуты данных. Запись МFТ для небольшого файла показана на рис. 1226.
Каждый
атрибут файла хранится в файле как отдельный поток байтов. Строго говоря, NTFS читает и записывает не файлы, а потоки атрибутов. NTFS поддерживает следующие операции над атрибутами: создание, удаление, чтение (как диапазон байтов) и запись (как диапазон байтов). Сервисы чтения и записи обычно имеют дело с неименованным атрибутом данных. Однако вызывающая программа может указать другой атрибут данных, используя синтаксис именованных потоков данных.
