Серапионова палатка, впервые созданная в XVI в., после неоднократных переделок заново выстроена в 1829 г. В 1950 г. внутри расписана под старину.

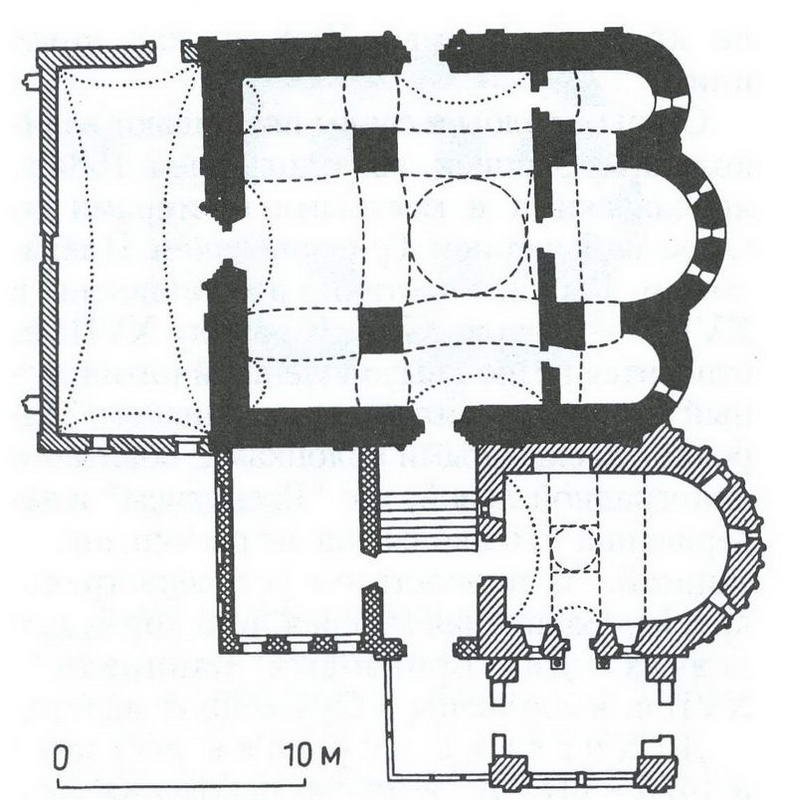

31/4. План собора
Успенский собор возведен в 15591585 гг. по повелению царя Ивана Грозного. В середине XVIII в. изменен его верх: покрытие по закомарам сменила четырехскатная кровля, увеличена высота центрального барабана, сделаны луковичные главы. До 1780 г. собор имел западную, крытую сводами паперть, где был погребен царь Борис Годунов с семьей. После замены паперти существующим крыльцом над гробницами сооружена каменная
шатровая палатка. В 18801881 гт. под зданием собора вырыт сводчатый подвал-крипта, что послужило причиной последующих серьезных деформаций несущих конструкций и укрепления их в 1909 г. В 1967 г. под руководством В.Балдина восстановлено позакомарное покрытие.
Монументальное кирпичное здание повторяет формы Успенского собора Московского Кремля, немного превосходя его в размерах. Это пятиглавый шестистолпный храм с пятью равновысокими апсидами и крестовыми сводами. Его величественный облик характеризуют строгая простота и лаконизм архитектурного языка. Гладкие фасады, украшенные лишь аркатурно-колончатым поясом, расчленены мощными лопатками на прясла, завершенные полукружием закомар. Просторный интерьер зального типа отличают от образца могучие столбы квадратной, а не круглой формы. Пол из каменных плит.
31/5. Успенский собор

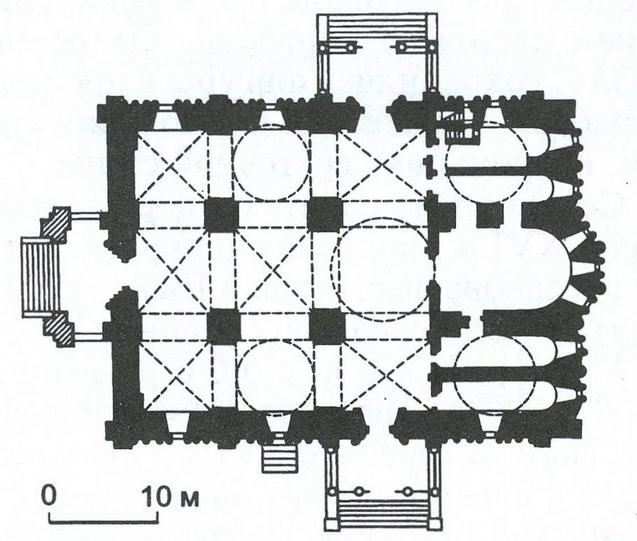

31/6. План собора

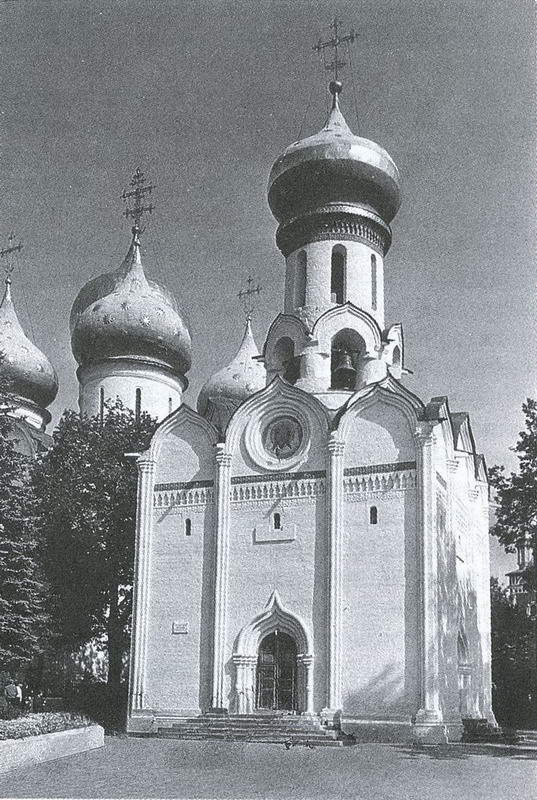

31/7. Духовская церковь
Стены, столбы и своды покрывают великолепные росписи, выполненные в 1684 г. ярославскими и местными мастерами во главе с Дмитрием Григорьевичем Плехановым. Росписи частично возобновлены в XVIII начале XX в. К началу XVIII в. относится
резной вызолоченный пятиярусный иконостас стиля нарышкинского барокко, со сквозными колонками, обвитыми виноградной лозой, и с Распятием в завершении. Его иконы еще не расчищены от записей. За иконостасом устроена трехъярусная расписная галерея, или хоры, для певчих. Два бронзовых паникадила XVII в. выполнены в Оружейной палате.
Духовская церковь построена в 14761477 гг. артелью псковских мастеров. В XVIII в. изменен верх здания. Пристройки, начатые еще в XVII в., в середине XIX в. охватили его с трех сторон.
Основной объем реставрирован в 19371946 гг. П.Д.Барановским и И.В.Трофимовым, завершение и декор в 1960 г. В.И.Балдиным и Ю.Н.Герасимовым.
Кирпичное здание с белокаменным цоколем и порталами представляет в московском зодчестве конца XV в. уникальный пример церкви иже под колоколы. Памятник, обладающий рядом новых черт по сравнению с раннемосковскими постройками, составляет важное звено в истории русского зодчества, намечая пути дальнейшего развития культовой архитектуры. Четырехстолпный одноглавый трехапсидный храм увенчан барабаном, в основании которого устроена звонница в виде аркады на шести массивных круглых столбах. Открытая в барабан, она отделена от храма купольным сводом. Разработка фасадов подчеркивает вертикализм общей композиции. Узкие пучковые лопатки членят фасадные плоскости на три прясла, завершенные ложными килевидными закомарами. Заостренная форма киля неоднократно повторена в абрисе диагональных кокошников в основании звонницы, в ее архивольтах и контурах перспективах порталов. Вертикальные жгуты в декорации апсид объединены поверху гирляндой с фигурным резным навершием. Цоколь сложного профиля украшен лентой пальметт. Верх барабана и четверик храма ниже пят закомар опоясывает трехчастный терракотовый фриз с балясником и двумя рядами красных, частично поливных плит зеленого и охристого тонов с рельефным растительным орнаментом. Некогда фриз переходил и на апсиды. Наружное убранство дополняет роспись, помещенная в средней закомаре северного и в круглом киоте западного фасада.

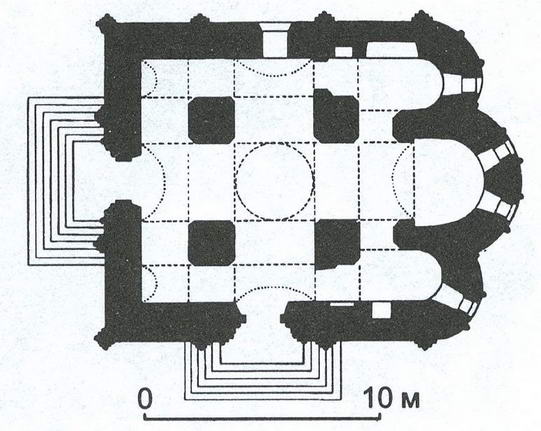

31/8. План церкви

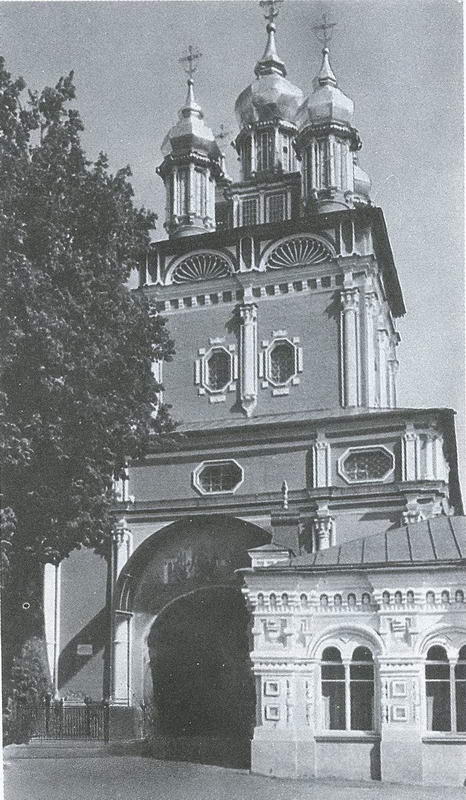

31/9. Надвратная церковь Рождества Иоанна Предтечи
Темный интерьер почти лишен верхнего света. В нем своеобразны столбы, квадратные со скошенными углами, несущие повышенные подпружные арки. Своды
коробовые. В пределах боковых нефов имеется алтарная преграда. Первоначальная стенопись 1655 г., возобновленная в 1778 г., заменена в 1866 г. масляной живописью по новой штукатурке; неоднократно поновлялась в XIX начале XX в. Иконостас 1860-х гг. розового дерева с художественными мотивами XVII в. эклектичен. Пол из каменных плит.
Святые ворота и надвратная церковь Рождества Иоанна Предтечи, оформляющие главный вход в монастырь, принадлежат двум строительным этапам. Ворота с храмом Сергия Радонежского были построены в 1513 г. в линии деревянной монастырской ограды и с расширением границ монастыря оказались внутри крепостных стен. Этим объясняется их необычное место, отделенное от въездной Красной башни крепости небольшим двориком. Существующая церковь сооружена на месте прежней на средства Г.Д.Строганова в 16931699 гг.; при этом частично переделаны и ворота. В XVIII в. гульбище вокруг церкви преобразовано в крытую паперть, в 1809 г. разобраны четыре из пяти глав. Верх церкви восстановлен В.Балдиным в 1974 г.

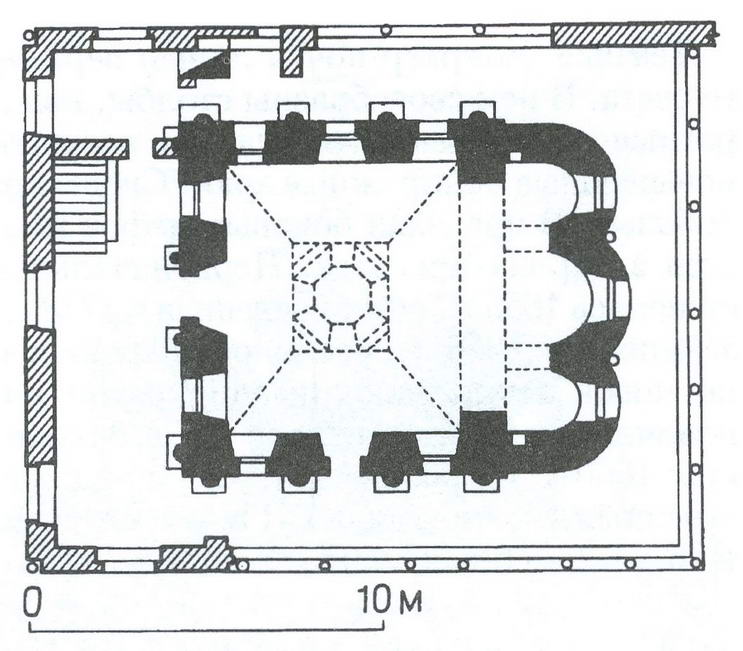

31/10. План надвратной церкви
31/11. Надвратная церковь. Иконостас
