Схема фиксации выстрелов
Схема работы стопора курка
Рисунок А.4 Блок ствольный
1 ствол; 2 казенник; 3 муфта передняя; 4 штифт муфты; 5 муфта задняя; 6 штифт задний; 7 штифт казенника; Г отверстие для фиксатора; Е отверстие; Д отверстие для толкателя; Ж зуб.
Рисунок А.5 Основание со штангой
1 основание; 2 втулка основания; 3 штанга; 4 ось крышки; 5 опора блока; 6 кронштейн; 7 грибок; 8 опора задняя; 9 втулка шептала; 10 ограничитель; 11 втулка оси; 12 ось блока; 13 штифт; 14 втулка; 15 опора разобщителя; Ж отверстие; И паз; В проточка кольцевая; Г отверстие, Д отверстие, Е паз; К паз.
Рисунок А.6 Крышка с рукояткой
1 крышка; 2 труба; 3 патрубок; 4 втулка рукоятки; 5 антабка; 6 стойка мушки; 7 стойка рамки; 8 скоба; 9 рукоятка; 10 винт рукоятки; 11 колодка мушки; 12 пружина колодки;13 рамка прицельная; 14 пружина рамки; 15 основание мушки; 16 мушка; А загиб.
Рисунок А.7 Рамка прицельная с крышкой
А скос; Б марки прицельные; В отверстия
Рисунок А.8 Приклад с затыльником
1 антабка; 2 труба приклада; 3 наконечник трубы; 4 упор; 5 планка; 6 фиксатор приклада; 7 пружина фиксатора; 8 затыльник; 9 винт затыльника; 10 втулка приклада; 11 штифт.
Рисунок А.9 Механизм спусковой
1 курок с ударником; 2 спуск с тягой; 3 рукоятка; 4 корпус механизма; 5 ось курка; 6 винт рукоятки; 7 толкатель; 8 гнеток; 9 пружина спуска; 10 пружина боевая; А выступ; Б паз; В зуб; Г паз.
Рисунок А.9а Схема работы механизма спускового
1 курок с ударником; 2 спуск; 3 тяга; 4 ось курка; 5 гнеток; 6 пружина боевая; 7 переводчик; 8 разобщитель; 9 стержень; А выступ; Б выступ; В зуб; Г паз; Д паз; Е отгиб.

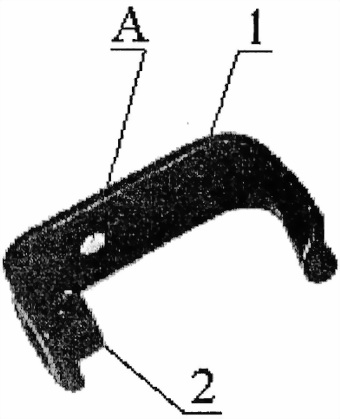

Рисунок А.10 Крючок штыря
1 крючок; 2 втулка крючка; А отверстие.
Рисунок А.11 Шептало блока
1 шептало; 2 ось шептала; 3 пружина шептала; 4 штифт
Рисунок А.12 Втулка запорная
1 втулка запорная; 2 фиксатор втулки; А выступы сухарные; Б выемка; В проточка; Г паз; Д отгиб; Е плечи.
Рисунок А.13 Разобщитель с осью
1 разобщитель; 2 ось разобщителя; А плечо; Б плечо; В отгиб.
Рисунок А.14 Узел фиксации
1 кольцо; 2 фиксатор; 3 пружина фиксатора; 4 ось фиксатора; А зуб; Б выступ
Рисунок А.15 Сумка для переноски гранатомета
1 ремень 6Ш5; 2 сумка 6Ш86.
Рисунок А.16 Сумка для выстрелов 6Ш48М
Рисунок А.17 Расположение сумки на гранатометчике
Рисунок А.18 Ремень для ношения стрелкового оружия
Рисунок А.19 Одиночный комплект ЗИП
1 бойки; 2 толкатели; 3 шайбы стопорные; 4 банник; 5 отвертка; 6 стержень; 7 масленка; 8 выколотка; 9 фиксаторы втулки; 10 чеки; 11 кольцо-съемник
Рисунок А.20 Отделение узла фиксации от блока ствольного
1 кольцо-съемник; 2 кольцо; 3 опора кольца; 4 винт опоры кольца; 5 ручка винта; 6 кольцо-съемник с узлом фиксации.
Рисунок А.21 Гранатомет с откинутой крышкой
Рисунок А.22 Заряжание гранатомета
Рисунок А.23 Положение для стрельбы на дистанцию 100200 м, "стоя с плеча"
Рисунок А.24 Положение для стрельбы на дистанцию 100200 м, "с колена с плеча"
Рисунок А.25 Положение для стрельбы на дистанцию 100200 м, "лежа с упора"
Рисунок А.26 Положение для стрельбы на дистанцию 100200 м, "лежа с руки"
Рисунок А.27 Положение для стрельбы на дистанцию 200400 м, "стоя из под руки"
Рисунок А.28 Положение для стрельбы на дистанцию 200400 м, "с колена из под руки"

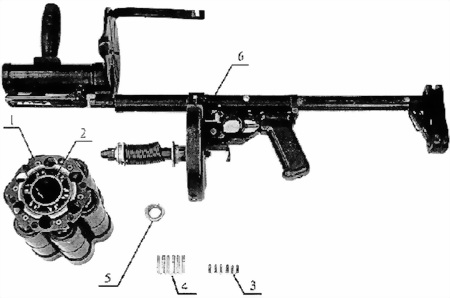

Рисунок А.2940 мм ручной противопехотный гранатомет 6Г30, неполная разборка
1 блок ствольной; 2 узел фиксации; 3 бойки; 4 толкатели; 5 втулка запорная, 6 основание со штангой, крышкой с рукояткой, прикладом с затыльником и механизмом спусковым.
Рисунок А.3040 мм ручной противопехотный гранатомет 6Г30, полная разборка
1 блок ствольный; 2 приклад с затыльником; 3 корпус механизма; 4 рукоятка; 5 разобщитель; 6 пружина спуска; 7 толкатель; 8 гнеток; 9 пружина боевая; 10 спуск с тягой; 11 курок с ударником; 12 ось курка; 13 переводчик; 14 ось корпуса; 15 выбрасыватель; 16 пружина выбрасывателя; 17 ось штанги; 18 чека; 19 шайбы стопорные; 20 рычаг шептала; 21 стержень; 22 шептало блока; 23 узел фиксации; 24 бойки; 25 толкатели; 26 втулка запорная; 27 основание со штангой и крышкой с рукояткой.
Рисунок А.31 Пристрелочная мишень
