Слишком высокие температуры приводят к повышению уровня шума, перегреву оборудования, преждевременному износу и выходу его из строя.
Выбор температуры дата центра зависит от вас, но следует принять во внимание требования активного оборудования, запас «холодной» прочности, неравномерность охлаждения, комфортность проведения работ и т п.
Нагрузка и охлаждение активного оборудования

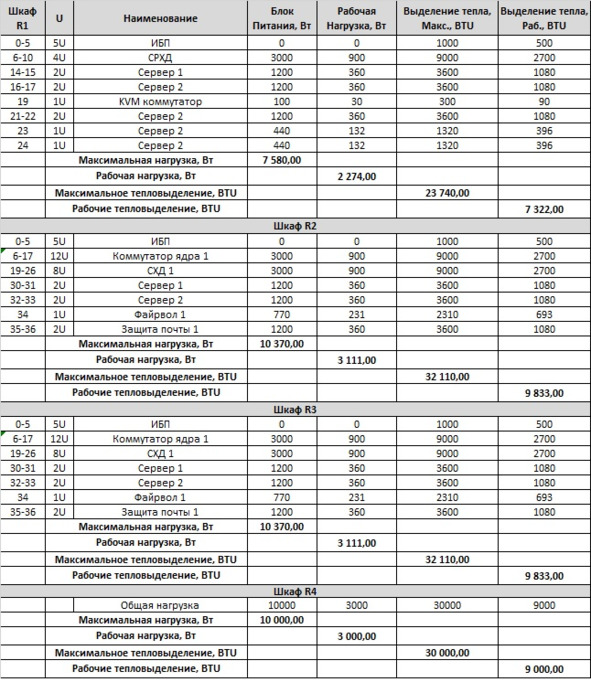

Исходя из таблицы получаем, что для каждой стойки достаточно ИБП мощностью порядка 45 кВт. Подводы для питания стойки должны обеспечить максимальную нагрузку 1011 кВт, а средняя нагрузка стойки порядка 3 кВт. Рабочая мощность охлаждения порядка 35 кBTU, при максимально возможной 120 kBTU. Далее можем принять два варианта системы охлаждения:
Первый дорогие, прецензионные шкафы с мощностью 120 кBTU каждый с надувом холодного воздуха под фальшпол. С помощью программгного обеспечения блоки могут работать по переменно.

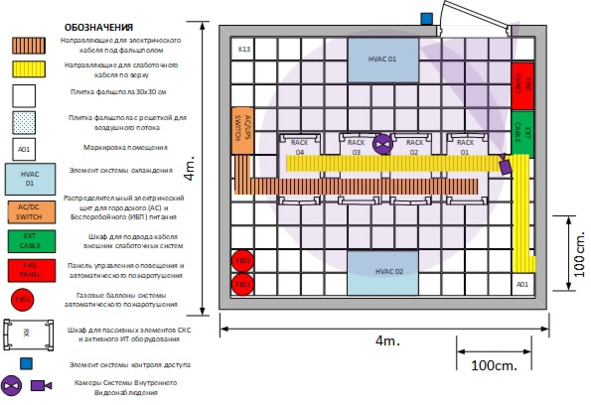

Второй два недорогих сплит кондиционера с мощностью порядка 1824 кBTU каждый. В этом случае можно обойтись без фальшпола. Кроме этого желательно расположить кондиционеры друг против друга, а также выдвинуть стойки вперед и развернуть две из них в обратном направлении. Например, первая и третья стойки смотрят вперед, а вторая и четвертая задними дверками. Это обеспечить равномерность охлаждения комнаты и устранение мертвых зон теплого воздуха. Кроме этого не распологать кондиционеры над шкафами и электрощитами. Кодиционеры должны работать совмесно.
F09: Система Управлением Зданием (BMS)
Система управления зданиемСистема управления зданием не является обязательным требованием для здания. Система позволяет централизовать и автоматизировать управление системами инженерные здания и обеспечить их взаимодействие. Владелец системы как правило административный департамент.
Системы управления зданием строятся на следующих основных компонентах:
Источники питания для питания слаботочных систем;
Устройства объединения линий и сегментов к ним можно отнести как физические элементы (кабель), так и протоколы среды передачи. Вводится понятие LON (Local Operation Network);
Входные устройства или сенсоры предназначены для принятия и преобразования входных данных (световые датчики, датчики давления и т п);
Элементы управления (контролеры) обеспечивающие логику выполнения;
Исполнительные устройства (актуаторы) обеспечивают включение и выключение, или более сложные, которые позволяют управлять выходным потоком в зависимости от воздействия конечными устройствами;
Конечные устройства обеспечивают непосредственное выполнение действий (насосы, замки и т п);
Системы визуального отображения и управления дополнительные элементы, предназначенные для визуального отображения и управления системой. К ним можно отнести различного рода SCADA системы;
Устройства связи (интеграции) обеспечивают взаимодействие с другими информационными системами;
В качестве протоколов управления могут применятся: KNX/EIB, BACnet IP, Modbus TCP, BACnet MS/TP, Modbus RTU, LonWorks TP/FT-10, SNMP.
При построении систем управления зданиями можно придерживаться рекомендация стандарта KNX, и его аналогов, и предшественников:
Стандарты KNX TP1, PL110, Bus Device;
Batibus, EIB и EHS технологии, предшественники KNX;
CENELEC европейский стандарт, одобрили использование двух каналов связи: витой пары (ТР1) и линий электропроводки (PL) как среды передачи данных на протоколе KNX;
CEN европейский стандарт для систем автоматического управления зданиями. Стандарты EN-13321-1 и EN133212;
ISO/IEC стандарты EN50090 и ISO/IEC 145433. Ратифицировали использование протокол TP, PL, RF и IP и технологии KNX;
ANSI/ASRAE стандарты 135 и ISO 164845 регламентируют взаимодействие систем открытого стандарта KNX и систем на основе технологии BACnet;
Отличие технологии KXN от традиционных решений, использование общей шины управления, не требует «центральной» станции управления. Шина является одновременно источником питания слаботочных систем и средой для передачи данных. Топология решения представляет из себя иерархическую модель.
F10: Физическая безопасность
Физическая безопасность (общие требования)Физическая безопасность является комплексом средств и мероприятий по предотвращению несанкционированного доступа к защищаемому объекту. Обеспечивает физическую безопасность как правило департамент безопасности.
При
проектировании комплекса физической безопасности со стороны ИТ предъявляются следующие требования и рекомендации:
Обеспечение физической безопасности помещения дата центра;
Обеспечение физической безопасности серверной комнаты;
Обеспечение физической безопасности коммутационных комнат;
Обеспечение физической безопасности технических и служебных помещений;
В качестве элементов физической безопасности могут выступать стены, ограды, замки и т п;
Для компьютеров и ноутбуков могут использоваться специальные экраны для защиты информации от подглядывания или попыток фотографирования;
Для ноутбуков могут быть применены специальные физические замки, типа Kensington Locks;
