Мощность панелей распределения, количество разъемов и количество и мощность подключаемого активного оборудования должно быть рассчитана правильно и согласованна с возможностями электрического кабеля и автомата. Как правило используются однофазные PDU с входным разъемом типа IEC-60309-316P6 c максимальным током 1632А и 816 выходными разъемами IEC-60320-С14;
Наличие заземления (согласно требованиям, ANSI/TIA/EIA-607) пассивного и активного оборудования и стоек;

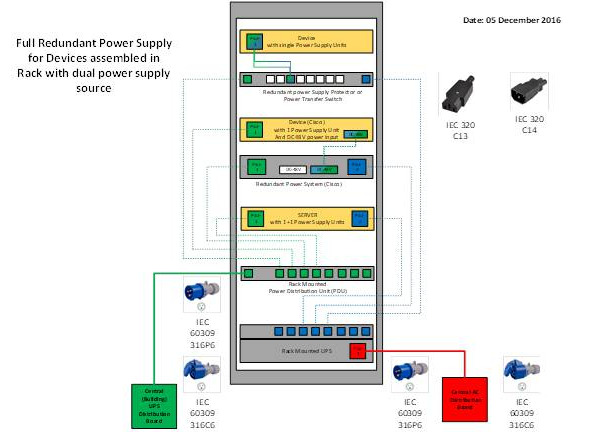

Диаграмма: схема электропитания стойки
Допускается:
Наличие локальных ИБП в стойках, для малых серверных комнат. Использование соединителей типа IEC 60309 316P6 и IEC 60309 316C6 для подключения ИБП от резервного питания.
Использование смешанных систем бесперебойного питания (например, центральные ИБП для здания или дата центра, и локальных ИБП установленных в стойках).
Не рекомендуется:
Установка в стойки ИБП мощностью более 5600 VA.
Установка в стойки ИБП с трехфазным входом питанием.
Запрещается:
Использовать кабельные каналы не по назначению.
Установка ИБП в помещении машинного зала дата центра.

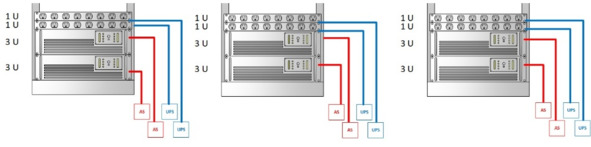

Диаграмма: схема включения активного оборудования дата-центра
Система бесперебойного электроснабжения офиса (конечных точек)
Для офисных помещений и конечных точек пользователей со стороны ИТ предъявляются следующие требования. Рекомендуется:
Наличие Централизованного ИБП для здания.
Система ИБП подключена через линии аварийного / резервного электропитания.
Емкость батарей ИБП (стандартная комплектация), должна обеспечивать работу 715 минут при 100% нагрузке. Этого времени должно быть достаточно для переключения на резервную (генераторную) линию электропитания.
Наличие независимых линий подачи электропитания (по разным шахтам) от разных ИБП.
Обеспечение электропитанием потребителей однофазным током (5А) и напряжением 220В через розетки типа IEC C7 «Shuko».
Использование специальных розеток «с ключом» во избегание подключения не компьютерной техники. Например, «Legrand Mosaic 2M».
Допускается:
Наличие персональных ИБП (типа «бэкап») для систем конечных пользователей (десктопов).
Не использовать центральный ИБП если в офисе преобладают ноутбуки.
Не рекомендуется подключение к ИБП специфической офисной техники таких как мощные лазерные принтеры или многофункциональные устройства. Также рекомендуется избегать использование удлинителей.
Запрещается:
Подключение нагревательных приборов в розетки ИБП.
Пример расчета времени работы компьютера от аккумулятора ИБП
Т = (Количество батарей х Емкость х Напряжение х КПД) / Нагрузка
В нашем примере: Т = (2 х 20Ачас х 12В х 0.8) /100Вт = 3.8 часов
Далее по таблице приближенных значений принимаем:
Если время Т меньше часа, то фактическое время будет половина полученного расчетного Т времени;
Если время Т 12 часа, то фактическое время: Т- 40%;
Если время Т 24 часа, то фактическое время: Т- 30%;
Если время Т 4 часа и более, то фактическое время: Т- 20%;
В нашем случае фактическое время работы будет порядка 2,5 часов.
Примеры комплексной системы электроснабжения

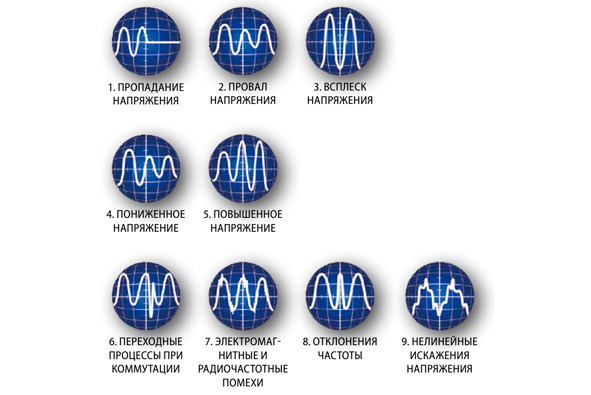

Диаграмма: угрозы электропитания
Схема электроснабжения в комплексе, может включать в себя следующие компоненты и их возможные включения:

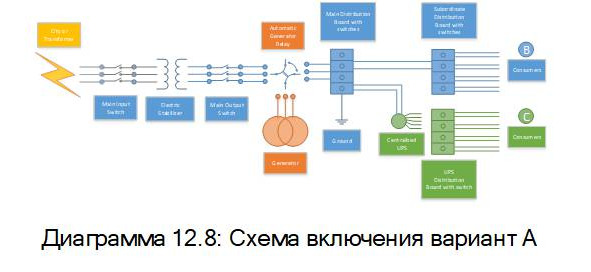

Схема включения вариант А обеспечивает
Обеспечение стабилизации напряжения потребителей (В) и (С),
Защита входного напряжения автоматики генератора.
Обеспечение аварийным/резервным электроснабжением от генератора потребителей (В) и (С)
Центральный ИБП обеспечен аварийным/резервным электроснабжением от генератора
Обеспечение потребителей (С) бесперебойным напряжением

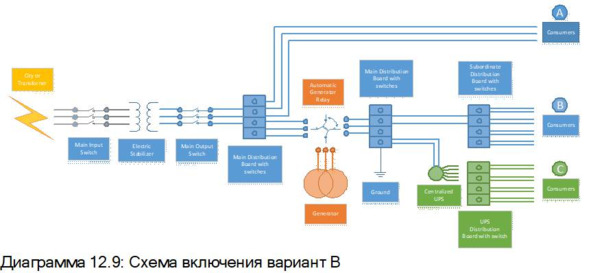

Схема включения вариант В обеспечивает
Обеспечение стабилизации напряжения потребителей (А), (В) и (С),
Защита входного напряжения автоматики генератора.
Отсутствие аварийного/резервного электроснабжением от генератора потребителей (А).
Обеспечение аварийным/резервным электроснабжением от генератора потребителей (В) и (С).
Центральный ИБП обеспечен аварийным/резервным электроснабжением от генератора
Обеспечение потребителей (С) бесперебойным напряжением

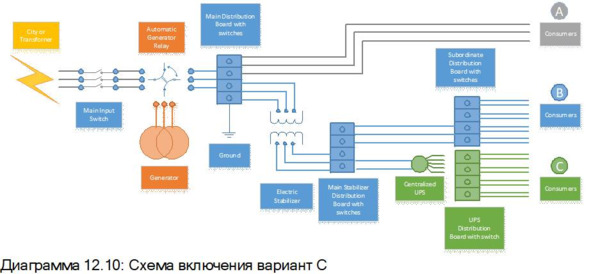

Схема включения вариант С обеспечивает
Отсутствие стабилизация напряжения потребителей (А),
Обеспечение аварийным/резервным электроснабжением от генератора потребителей (А).
Отсутствие защиты входного напряжения автоматики генератора.
Обеспечение стабилизации напряжения потребителей (В) и (С),
Обеспечения аварийным/резервным электроснабжением от генератора потребителей (В) и (С).
Центральный ИБП обеспечен аварийным/резервным электроснабжением от генератора
Обеспечение потребителей (С) бесперебойным напряжением
Выбор схемы электроснабжения зависит от требований и финансовых возможностей бизнеса. На схеме показаны участок сети после входного городского электропитания или трансформатора.
F08: Система охлаждения и вентиляции
НазначениеСистемы охлаждения имеют важное значение для обеспечения работоспособности ЦОД. Основная задача состоит в выводе тепла, выделяемого активным оборудованием, и подвода охлажденного воздуха. Система вентиляции может служить для обеспечения естественного охлаждения коммуникационных помещений, а также обеспечивать возможность проведения работ в ЦОД и для быстрого вывода продуктов горения в случае чрезвычайных происшествий. Системы охлаждения могут различаться по следующим характеристикам:
