Наличие заземления (согласно требованиям, ANSI/TIA/EIA-607) пассивного и активного оборудования и стоек;
Допускается:
Включение городского электропитания через центральный стабилизатор. Особенно актуально для регионов, где подача электропитания не стабильна.
Запрещается:
Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.
Использовать кабельные каналы не по назначению.
Система электроснабжения офиса (конечных точек)
Со стороны ИТ особых или специфических требований здания нет.
Электропитание рабочих точек можно группировать по сегментам, комнатам или же установка «автоматов» на каждую электрическую розетку, если этого требует техника безопасности или отраслевые регламенты.
F04: Система основного освещения
Система основного освещения (общие требования)При проектировании системы со стороны ИТ предъявляются следующие требования и рекомендации:
Обеспечение основного освещения в помещениях дата центра.
Обеспечение основного освещения и сигнализации в помещении серверной комнаты.
Обеспечение основного освещения и сигнализации в помещении коммутационных комнат.
Обеспечение основного освещения и сигнализации в технических и служебных помещениях.
F05: Система аварийного освещения
Система аварийного освещения (общие требования)При проектировании системы со стороны ИТ предъявляются следующие требования и рекомендации:
Обеспечение аварийного освещения в помещениях дата центра.
Обеспечение аварийного освещения в помещении серверной комнаты.
Обеспечение аварийного освещения в помещении коммутационных комнат.
Обеспечение аварийного освещения в технических и служебных помещениях.
F06: Система аварийного / резервного электроснабжения
Система аварийного / резервного электроснабжения (общие требования)Система аварийного / резервного электроснабжения обеспечивает электроснабжением, при выходе из строя основного линии электропитания или ее компонентов. При проектировании систем аварийного / резервного электроснабжения со стороны ИТ предъявляются следующие требования и рекомендациями:
Определение источника аварийного / резервного электропитания. Это может быть вторая линия городского электропитания или генератор.
Определение уровня резервирования. Так для соответствия требованиям TIER IV
требуется наличия N + N.
Определение основных потребителей аварийного / резервного электропитания. Система может предполагать включения полной или частичной нагрузки.
Определение линий подвода и включения аварийного / резервного электропитания.
Определение местоположения для размещения дизель генератора.
Определение помещения для размещение главного электрощита.
Произвести расчеты и определить схемы включения и распределения нагрузки
Подготовить проект и чертежи по системе аварийного / резервного электропитания.
Обеспечение заземление.
Кто и как проводит установку систем
Кто и как проводит сопровождение систем
Система аварийного / резервного электроснабжения помещения серверной комнаты (дата центра)
Для помещения серверной комнаты (дата центра) со стороны ИТ предъявляются следующие требования:
Рекомендуется:
Наличие системы аварийного / резервного электропитания обязательно.
Схема включения аварийного / резервного электропитания включается в электропитание дата центра.
Схема включения аварийного / резервного электропитания автоматически.
Обеспечение электропитанием потребителей трехфазным током и напряжением 380В.
Обеспечение электропитанием потребителей однофазным током (1650А) и напряжением 220В.
Допускается:
Схема включения аварийного / резервного электропитания в ручном режиме.
Схема включения аварийного / резервного электропитания отдельная от основной кабельной сети.
Включение управления резервного генератора через центральный стабилизатор. Особенно актуально для регионов, где подача электропитания не стабильна и возможно ложное срабатывание.
Запрещается:
Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.
Использовать кабельные каналы не по назначению.
F07: Система Бесперебойного электроснабжения ИБП

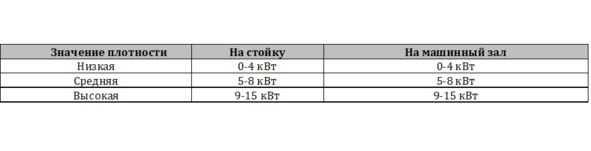

Общие требованияСистема бесперебойного электроснабжения обеспечивает электроснабжением, при переключениях электроснабжения между основным и резервным, выходе из строя основной линии электропитания или ее компонентов. Кроме этого защищает от различных сбоев в электропитании. ЦОДы можно разделить по плотности энергопотребления стоек. Так для примера:
При определённых условиях может является резервной системой электропитания, когда нет возможности установки дизель генератора.
Различаются несколько типов ИБП. Основные характеристики различных типов ИБП:
Бэкап ИБП (Инверторы OFF-LINE UPS INVERTOR). Достоинства: наиболее дешёвое и простое решение, подходит для питания компьютеров с импульсными блоками питания, КПД порядка 99%. К недостаткам можно отнести:
°Долгое время переключения порядка 412 мсек;
°Не корректирует напряжение и частоту;
°Выходные параметры (синусоиды) далеки от идеальных;
Интерактивные ИБП (LINE INTERACTIVE UPS). Достоинства: лучше время переключения порядка 24 мсек, корректирует напряжение, лучше выходные параметры (синусоиды). Недостатки: КПД порядка 96%, ступенчатое переключение, тяжелый трансформатор. Не подходит для «чувствительной» техники (двигатели, котлы и т п) и не корректирует выходную частоту.
