2 компьютерная розетка с разъемом RJ-45

1 электрическая розетка с электропитанием от центрального ИБП. Желательно с ключом (типа Legrand Mosaic 2M) для защиты от случайного включения.

1 электрическая розетка с городским электропитанием IEC C7 «Shuko» до 5А.

«Рабочая точка 2»

2 компьютерные розетки с разъемом RJ-45

2 электрические розетки с электропитанием от центрального ИБП. Желательно с ключом (типа Legrand Mosaic 2M) для защиты от случайного включения.

2 электрическая розетка с городским электропитанием IEC C7 «Shuko» до 5А.

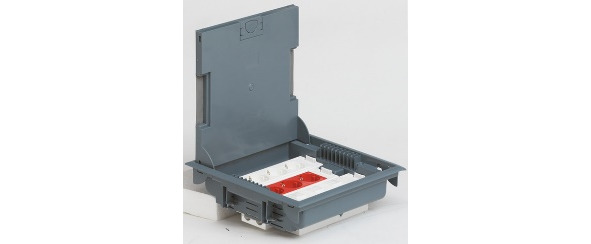

При прокладке рабочих точек пользователей можно использовать «напольные» (Floor Box) точки.

Данная реализация подходит для общих залов (Office) или же когда отсутствует детальный план расположения мебели. Для установки требуется наличие фальшпола.

Второй вариант установки рабочих точек, это «настенная» установка. Как правило может быть выполнена на уровне пола, порядка 2030 см или же на уровне офисного стола (90100 см от пола), что является более удобно. В плане прокладки кабеля к розеткам, может быть, как прокладка в стене, либо с использованием кабельных каналов «транков» на которых устанавливаются розетки.

Последний вариант более удобен с практической точки зрения, так как позволяет относительно быстро и просто наращивать количество розеток, проще в ремонте и замене кабеля и т п. Из недостатков с эстетической точки зрения, может

потребовать более дорогие компоненты (Legrand, модули и т п). Еще один вариант установки рабочих розеток, это установка в мебели, компьютерных столах. Для этого понадобится наличие детального плана размещения офисной мебели уже на этапе дизайна здания, или использование фальшпола для подвода кабеля с последующей прокладкой кабеля в офисных столах. Компьютерные столы должны обеспечивать возможность установки настольных коробок «Table Box» для розеток, а также приняты во внимание вопросы техники безопасности (электрический провод, размещенный в металлическом столе, подвижность стола и т п).

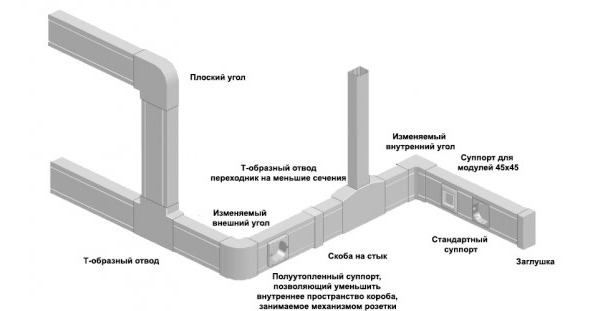

Общий вид открытой прокладки кабеля и рабочих точек можно рассмотреть на рисунке. Кабельные каналы «транки» позволяют прокладывать электрические провода и кабели слаботочных систем совместно.

Рекомендации по комплектованию коммуникационной стойки в дата центре

Также частью СКС можно рассматривать коммуникацию между стойки ЦОД. Как правило в стойки устанавливают патч-панели, которые, как и коммуникации от внешних шкафов, терминируются на выделенную стойку.

Для комплектования коммуникационной стойки со стороны ИТ допускается следующие варианты:

По возможности и исходя из соображений рациональности, размещать вычислительные мощности (сервера), системы хранения и сетевое оборудование в разных стойках (даже в разных залах).

Коммуникационные шкафы форм-фактор 24U или 42U (600 х 1100 х 2000) с напольной установкой, а для шкафов 722U настенная установка;

Передние вертикальные направляющие для крепления горизонтальных направляющих оборудования желательно устанавливать в глубину 1520 сантиметров. Это предоставляет возможность помимо установки оборудования возможность подключать слаботочный кабель.

Дверцы стойки (передняя и задняя) как правило должна быть металлическая с отверстиями для доступа воздушного потока. Исключение составляют шкафы со стоечным охлаждением или коммуникационные шкафы с одним или несколькими коммутаторами;

Активное оборудование, устанавливаемое в стойку, должно устанавливаться с соблюдением направления потоков воздуха. Как правило большинство оборудования имеет подачу холодного воздуха спереди и вывод с задней стороны;

В зависимости от требований установка 24-х или 48-ми портовых панелей для медного кабеля витой пары категории CAT 6 с разъемами RJ-45.

В зависимости от комплектации стойки предполагается установка 12-х или 24-ми портовых панелей для оптического кабеля категории «одно модовый» или «мульти модовый» ОМ3 с разъемами «LC» для соединения между стойками.

Для ЦОД, с каждых трех-четырех шкафов кабели подводить к «кроссовому» шкафу. Кабели терминируются на панели.

В «кроссовом» шкафе располагается «KVM» коммутатор (24-ти или 32-х портовый) и терминальная панель с монитором и клавиатурой. С данного шкафа производится коммутация соединений и управление серверами.

Рекомендуется заполнение стойки порядка 70%;

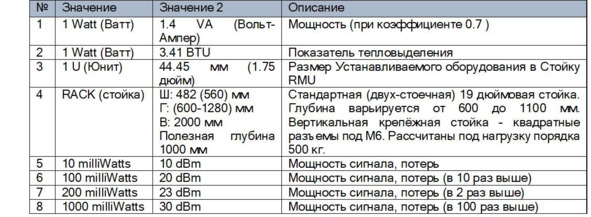

Конвертер значений и размеры шкафов

Сопротивление кабеля

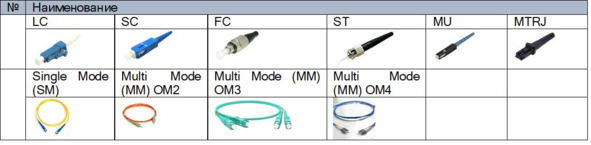

Таблица коммуникационных разъемов и соединений

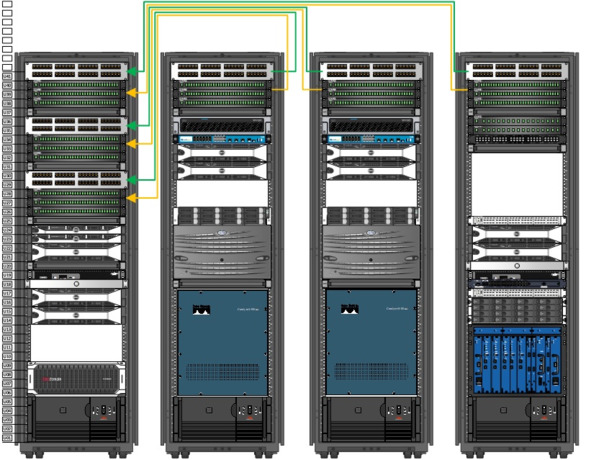

Размещение активного оборудования в стойках

Первая стойка служит у нас коммутационной. К ней подводится кабель от патч-панелей (одна 48-ми портовая Cat6 и три 24-х портовые оптические) второй, третьей и четвертой стойки. Здесь же размещаем 16-ти портовый KVM-коммутатор, монитор и клавиатуру для физического доступа к серверам. Также размещаем физический, корневой сервер центра сертификации, физический сервер контролер домена, два хоста гипервизора, и Систему Резервного Хранения Данных. Следующие две стойки имеют идентичное активное оборудование, чем обеспечивается отказоустойчивость на уровне стойки. В качестве активного оборудоования устанавливаются корневой коммутатор, Система Хранения Данных, хост гепервизора и хост СУБД, файрвол и устройства защиты почтовых сообщений. Четвертая стойка может использоваться для размещения телефонии, оборудования депаратмента безопасности, патч-панели приходящии от этажных коммутационных стоек и т п. В первых трех стойках имеется запас
