Маркировка объекта активного каталога «Организационная единица»
ABCD
ABCD: определяет ИТ сервис (например, ADS, DHCP, RDP и т п). Может состоять из трех, четырех символов.
Маркировка объекта активного каталога «Группа»
ABCD-XY-WZ
ABCD: определяет ИТ сервис (например, ADDS, DHCP, RDP и т п). Может состоять из трех, четырех символов.
XY-WZ: определяет роль или задачи группы (например, ADM, R, RW, DATA-ACCESS и т п).
Примеры: FSS-ADM, RDP-ADM, DHCP-READ, SPS-DATA-CCESS
Маркировка объекта активного каталога «Сервисная учетная запись»
ABCD- KLM XY-12
ABCD: определяет ИТ сервис (например, ADS, DHCP, RDP и т п). Может состоять из трех, четырех символов.
KLM: определяет тип учетной записи (SVC фиксированный для gMSA или USR для пользовательской). Может состоять из трех фиксированных символов.
XY: определяет роль или задачи учетной записи (например, ADM, READ, DATA-ACCESS и т п).
Примеры: FSS-SVC-BACKUP, RDP-USR-ADM, SPS-SVC-DATA-ACCESS
Маркировка объекта активного каталога «Пользователь»
ABCD. KLM. XY
ABCD: определяет имя пользователя, написанное на английском с применением таблицы символов. Может состоять из трех, четырех символов.
KLM: определяет имя пользователя, написанное на английском с применением таблицы символов.
XY: определяет имя пользователя, написанное на английском с применением таблицы символов. Может состоять из одного или двух символов. Используется только в случае имеющегося полного совпадения.
Примеры: Vadim. Aldzhanov, Mammad.Mammadov, Mammad. Mammadov. R
Маркировка дополнительных элементов
К дополнительным элементам, требующим маркировку можно отнести следующие:
Именование помещений;
Маркировка рабочих точек;
Координатная сетка ЦОД;
Маркировка коммуникационных и коммутационных шкафов;
Маркировка пассивных элементов СКС;
Маркировка элементов питания;
Порядок именования ИТ сервисов;
Порядок нумерации ИТ документации;
Системы обеспечения
Общая информация

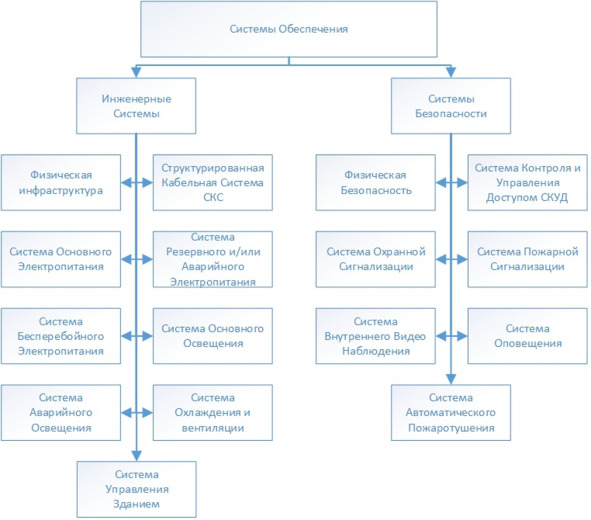

Системы обеспечения можно условно разделить на две составляющие: Инженерные системы и Системы Безопасности. Первая группа предназначена для обеспечения функционирования ИТ инфраструктуры. Вторая группа обеспечивает физическую безопасность ИТ инфраструктуры. При построении ЦОД желательно придерживаться рекомендаций следующих стандартов:
Uptime Institute (UI)
Американский стандарт (ANSI) TIA-942
Серия стандартов EN50600 компании «CENELEC»
SHRAE 90.4 ASHRAE
Для понимания дальнейший информации необходимо ознакомится с рядом значений:
1 Вт = 1.4 ВА (Вольт-Ампер) мощность при коэффициенте 0.7;
1 Вт = 3.41 BTU британская единица тепловыделения;
1 U = 44.45 мм (1.75 дюйм) размера оборудования стойки;
10 мВт = 10 dBm мощность сигнала или потерь;
100 мВт = 20 dBm мощность сигнала или потерь (в 10 раз);
200 мВт = 23 dBm мощность сигнала или потерь (в 2 раза);
1000 мВт = 30 dBm мощность сигнала или потерь (в 100 раз);
Инженерные системы
F01 Физическая инфраструктура
F02 Структурированная Кабельная Система (СКС)
F03 Система Электропитания
F04 Система основного освещения
F05 Система аварийного освещения
F06 Система резервного и аварийного электропитания
F07 Система Бесперебойного Электропитания (UPS)
F08 Система охлаждения и вентиляции (HVAC)
F09 Система управления Зданием (BMS)
Системы Безопасности
F10 Физическая безопасность
F11 Система Контроля и Управления Доступом (СКУД)
F12 Система охранной сигнализации
F13 Система пожарной сигнализации
F14 Система внутреннего видеонаблюдения (CCTV)
F15 Система автоматического пожаротушения
F16 Система оповещения
Рассмотрим детальные требования предъявляемые к системам обеспечения
F01: Физическая инфраструктура
НазначениеФизическая инфраструктура представляет из себя помещение, здание или пространство для расположения инженерных систем и вычислительных ресурсов. По стандартам построения ЦОД различают помещения ЦОД по их назначению:
Машинный зал (Computer Room CR) включающие в себя Zone Distribution Area ZDA и Equipment Distribution Area EDA;
Коммуникационные помещения (Telecommunication Room TR) включающие в себя Main Distribution Area MDA и Horizontal Distribution Area HDA;
Entrance Room ER помещение для подвода внешних коммуникаций;
Технические помещения (Facility Room FR) для ИБП, систем охлаждения и т п;
Network Operation Center NOC помещения для мониторинга;
Кроме этого вводятся понятия:
Площадь Стойки (Rack Area)
Количество Вмещаемых Стоек (Rack Yield)
Единица Эквивалента Стойки (REU)
Введем основные определения
Центр обработки данных (ЦОД) консолидация вычислительных ресурсов, средств хранения данных и связи в специализированном помещении для выполнения функций обработки, хранения и распространения информации.
Коммуникационная комната специализированное помещении для размещения элементов СКС, активного оборудования, систем безопасности и т п. Исполняет функции консолидации, обработки, хранения и обмена информацией с ЦОД.
Коммуникационные шкафы отдельно стоящие специализированные стойки для размещения активных и пассивных элементов СКС и элементов систем обеспечения. Исполняет функции коммутации и консолидации точек подключения. Могут размещаться как обособленно, так и в помещении коммуникационных комнатах или ЦОД.
