Внутренняя часть корпуса была разделена перегородками на четыре части: отделение управления, боевое отделение, силовое отделение и трансмиссионное отделение.
В отделении управления возле сидения механика-водителя размещались приводы управления силовой передачей, трансмиссией и щиток с приборами; в боевом отделении размещались рабочее место командира танка, вооружение, приборы наблюдения, стеллажи для боекомплекта, противопожарные средства и инструмент. Боевое отделение было изолировано от силового герметичной перегородкой с шиберами. В силовом отделении размещались карбюраторный двигатель «Либерти», радиаторы, масляный бак и аккумуляторная батарея. От трансмиссионного отделения оно отделялось разборной перегородкой, имевшей вырез для вентилятора. В трансмиссионном отделении устанавливалась перегородка для крепления кронштейна коробки передач.
Бронированная башня цилиндрическая, клепанная была смещена задней частью назад на 50 мм. Спереди сверху башня была скошена. Под скосом на боковой стенке имелись амбразура для установки либо 37-мм пушки, либо 7,62-мм установки ДТ-2 и шаровая амбразура для пулемета.

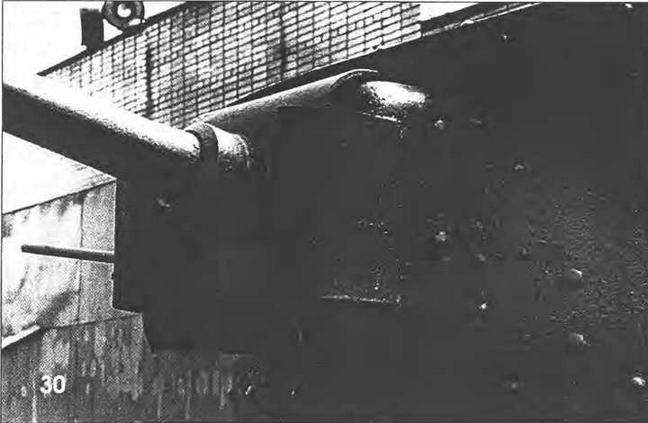

Маска 37-мм пушки Б-3.

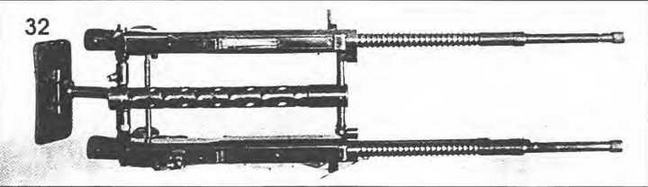

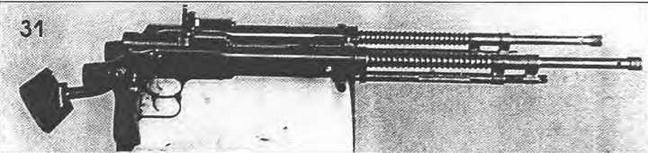

Спаренная пулеметная установка ДА-2. Вид сбоку и сверху.
Вооружение
Вспомогательным вооружением танка являлся 7,62-мм пулемет ДТ, смонтированный в отдельной шаровой установке справа от пушки. Наведение пушки и пулемета в вертикальной плоскости производилось плечевым упором, а поворот башни в горизонтальной плоскости осуществлялся с помощью планетарного механизма поворота с ручным приводом. Для прицельной стрельбы использовался телескопический прицел. Боекомплект пушки состоял из 92 выстрелов, а пулемета 2709 патронов (43 обоймы по 63 патрона).
Как уже отмечалось ранее, часть танков имела в качестве основного вооружения авиационную спаренную пулеметную установку ДА-2 калибра 7,62-мм. Причем угол возвышения составлял +22 градуса, а угол склонения -25 градусов.
Конструкция маски пулеметной установки позволяла без вращения башни осуществлять стрельбу из спаренных пулеметов в горизонтальной плоскости в секторе 20 градусов. Боевая скорострельность очередями по 4-5 патронов составляла до 180 выстр./мин. Масса спарки составляла 25 кг.

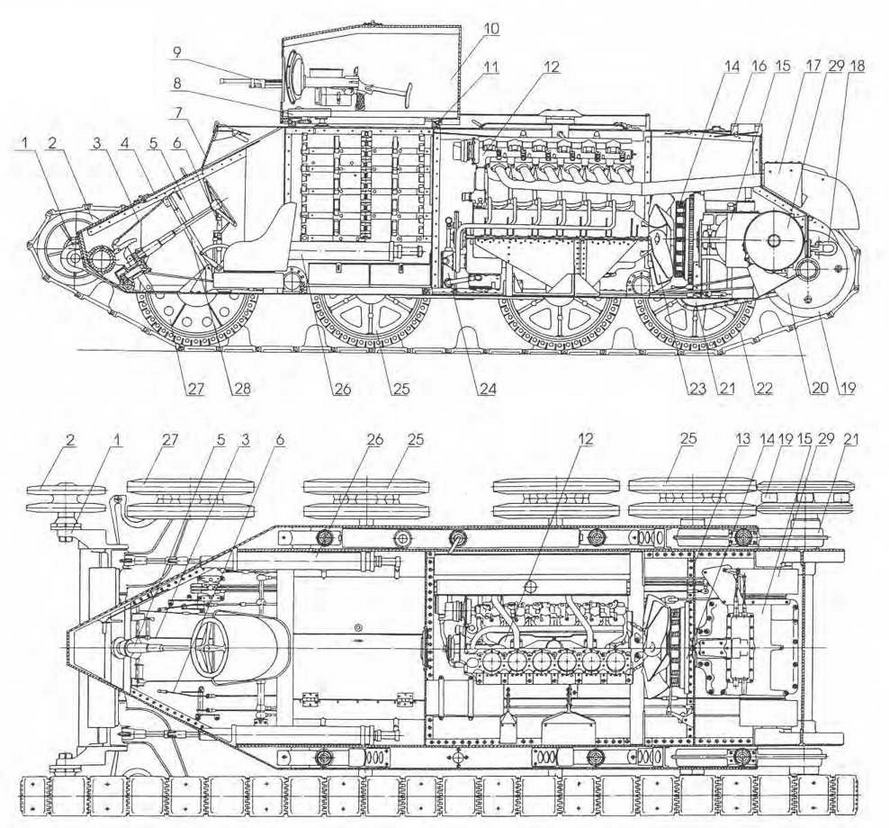

Разрезы танка БТ-2
Спецификация:
1. Кронштейн направляющего колеса.
2. Направляющее колесо.
3. Рычаг горного тормоза.
4. Люк для посадки и высадки экипажа.
5. Колонка рулевого управления.
6. Рычаг переключения передач.
7. Передний щиток водителя.
8. Ручной механизм поворота башни.
9. Переднее управляемое колесо.
10. Башня,
11. Погон башни.
12. Двигатель «Либерти».
13. Прегородка моторного отделения.
14. Главный фрикцион.
15. Коробка перемены передач.
16. Жалюзи.
17. Глушитель.
18. Серьга,
19. Ведущее колесо гусеничного хода.
20. Картер бортовой передачи.
21. Гитара.
22. Ведущее колесо колесного хода.
23. Вентилятор.
24. Масляный бак.
25. Опорный каток.
26. Горизонтальная рессора переднего опорного катка.
27. Переднее управляемое колесо.
28. Рычаг управления гусеницами.
29. Бортовой фрикцион.

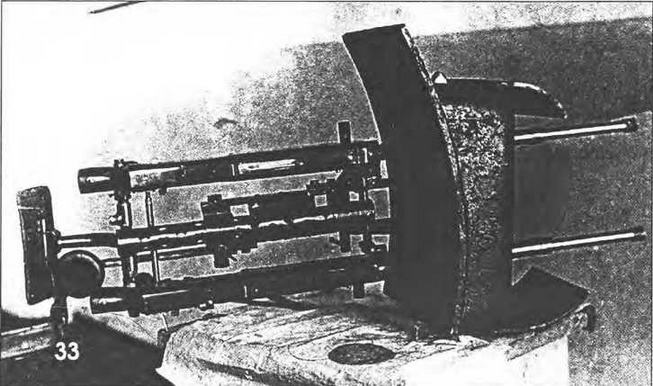

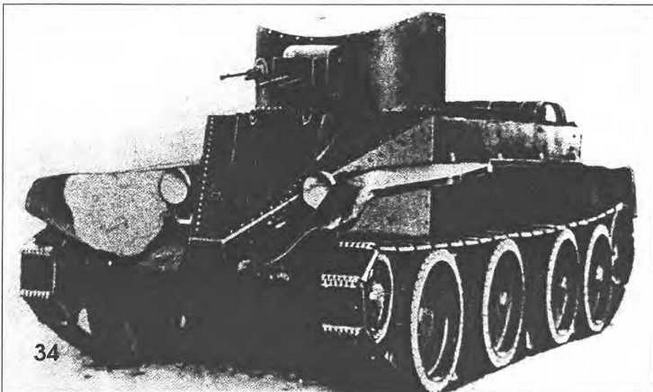

Спаренная пулеметная установка ДА-2, установленная в маску в мастерской и на машине.
Вид на силовую установку БТ-2 при снятой крышке моторного
отделения.
Силовая установка
Двигатель авиационный, V-образный, 12 цилиндровый, 4-х тактный, карбюраторный, жидкостного охлаждения, марки «Либерти», с дополнением заводного механизма, воздушного вентилятора и маховика. Мощность при 1650 об/мин 400 л.с.
Система питания двигателя топливом принудительная от одного шестеренчатого насоса. В нее входили: два бензиновых бака, расположенных по бокам двигателя между стенками боковой брони, емкостью по 180 литров каждый; механический бензиновый насос шестеренчатого типа; редуктор для поддержания постоянного давления топлива в системе; манометр; бензопроводы из отожженной красной меди различного диаметра; поршневой воздушный насос дтя создания избыточного давления в правом бензобаке при запуске двигателя; 4 водяных подогревателя рабочей смеси; 2 двойных карбюратора «Зенит» модели Д-52 или И 5-52.
Система смазки принудительная. Она состояла из: масляного бака емкостью 20 литров; масляного шестеренчатого насоса; двух фильтров, расположенных на двигателе и манометра, расположенного справа, в верхнем ряду щитка механика-водителя.
Система охлаждения жидкостная, принудительная, емкостью около 90 литров. Она состояла из: 2 радиаторов сотового или трубчатого типа; центробежного насоса крыльчатого типа производительностью 550 л/мин.
В систему зажигания входили: аккумуляторная батарея марки 6СТА УШБ, положительный полюс которой был подключен к корпусу танка; динамо (генератор) Сцинтилла или Делько; регулятор напряжения с реле; амперметр-переключатель; два трансформатора-распределителя, выполняющих роль и индукционной катушки, и прерывателя-распределителя; вибратор; провода и свечи.
Трансмиссия
Главный фрикцион располагался на конце вала двигателя вместе с маховиком; на его втулке был расположен вентилятор. Плавный фрикцион сухого многодискового типа без ферродо. Основу главного фрикциона составляют три ведущих и четыре ведомых диска. Смазка шариковых подшипников производилась солидолом через каждые 50 часов работы.
