Вся обшивка фюзеляжа из листов алюминиевого сплава «алклед», клёпаная впотай.

Крыло истребителя имело ламинарный аэродинамический профиль NACA 66,2-116 у корня и NACA 66,2-216 у концов. Относительная толщина профиля (16 %) по всему размаху постоянна. Крыло имело отрицательную геометрическую крутку на угол 1°45.

Силовой набор состоял из двух лонжеронов и комплекта нервюр, стрингеры отсутствовали. Лонжероны двутаврового сечения, нервюры штампованные, с отверстиями для облегчения. Жёсткость и сохранение формы поверхности крыла обеспечивались применением толстой обшивки.

Левая дверь P-63A-10 (вид изнутри кабины).
Конструкция отъёмной части крыла, законцовки и элерона.

бензобаки, которые вынимались через большие люки, прикрытые съёмными панелями. В передней кромке левой консоли находилась посадочная фара.

На заднем лонжероне были навешены элероны и закрылки. Элерон имел аэродинамическую и весовую компенсацию. Его каркас состоял из лонжерона-трубы, передней стенки, задней жёсткой кромки и нервюр. Обшивка металлическая. Передняя кромка элерона соединялась с задним лонжероном консоли полотняной мембраной, не дающей воздуху перетекать через щель. На левом элероне монтировалась регулировочная пластинка-флеттнер, которую можно было отгибать на земле.

Закрылки, оснащённые электроприводом, могли отклоняться на 45°. Они также имели металлический каркас и металлическую обшивку.

Хвостовое оперение классической схемы состояло из цельного стабилизатора, киля и рулей высоты и направления. Киль имел два двутавровых лонжерона с отверстиями для облегчения, набор штампованных нервюр и окантовку-дугу в верхней части. Стабилизатор двухлонжеронный, с дополнительной стенкой по задней кромке. Нервюры его также штампованные. Обшивка киля и стабилизатора металлическая. Рули имели металлический каркас и полотняную обтяжку. На руле направления и руле высоты слева монтировались триммеры.

Шасси трёхопорное, с носовой стойкой. В полёте оно убиралось при помощи электропривода. Носовая опора укладывалась назад в фюзеляж, полностью закрываясь створками. Основные опоры складывались в крыло по направлению к оси самолёта. В убранном положении их закрывали щитки, закреплённые на стойках. Колесо в нише при этом наполовину оставалось открытым.

Всё это обеспечивал один электромотор, связанный с редукторами, промежуточными валами и червячными механизмами. При отказе электромотора пилот мог выпустить шасси аварийным рычагом ручного привода, расположенным в кабине справа от места лётчика.

О положении колёс пилот мог судить по сигнальным лампам на приборной доске и дублирующим механическим указателям-«солдатикам», выступавшим вверх при полной уборке колёс. Фосфоресцирующие вставки делали их заметными даже ночью. Вдобавок имелась звуковая сигнализация сиреной.

Все стойки имели масляно-пневматическую амортизацию, на передней стойке монтировался также демпфер «шимми». Колёса основных опор с гидравлическими дисковыми тормозами. Тормоз правого и левого колеса мог работать независимо, повышая манёвренность на земле. Лётчик управлял тормозами, нажимая на специальные педали. Диски колёс закрывались колпаками.

Передняя стойка шасси поворотная. На ней монтировалось ухо для буксировки.

На самолёте устанавливался 12-цилиндровый V-образный двигатель жидкостного охлаждения «Аллисон» V-1710 модификаций 93, 109 или 117. Все они оснащались двухступенчатым приводным нагнетателем. Первая его ступень приводилась через гидромуфту, вторая через двухскоростную коробку.

Запускался мотор электроинерционным стартёром.

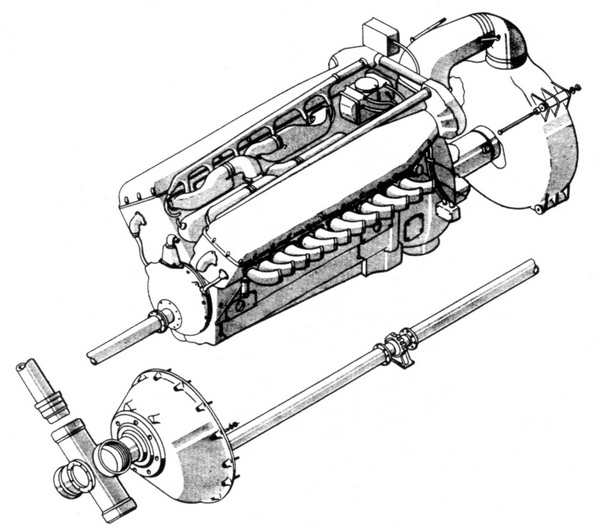

Мотор V-1710-109, трансмиссионный вал, редуктор и втулка воздушного винта. Обратите внимание на промежуточную муфту вала.

На взлёте канал перекрывался заслонкой, и воздух шёл через окно сбоку и фильтр.

Охлаждался мотор смесью «престон» на основе этиленгликоля под небольшим давлением. Расширительный бачок системы охлаждения устанавливался в развале блоков мотора. Пластинчатый радиатор из двух прямоугольных секций монтировался в каналах в центроплане под мотором. На выходе из каналов имелись регулирующие створки с электромеханическим управлением. Управление створками могло быть ручным или автоматическим, от термостатов.

Управление двигателем осуществлялось одной рукояткой «шаг-газ», с автоматической увязкой оборотов мотора и шага винта.

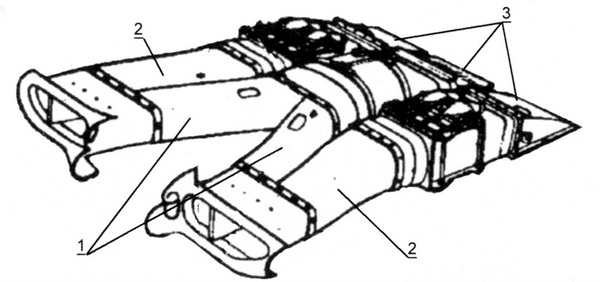

Каналы гликолевых и масляного радиаторов:

1 каналы подвода воздуха к маслорадиатору; 2 каналы подвода воздуха к гликолевому радиатору; 3 регулирующие створки.

Топливо хранилось в баках мягкого типа, располагавшихся в консолях крыла между лонжеронами. Их заправочные горловины находились на верхней поверхности крыла. Баки многослойные, из ткани и резины, снабжённые внутренним протектором, затягивающим пулевые пробоины. Большая часть модификаций «Кингкобры» могла нести также подвесные баки. Использовался бензин с октановым числом 100.

Маслобак металлический, из магниевого сплава, размещался за двигателем, в хвостовой части фюзеляжа. Максимальная заправка 51,8 л. Сотовый маслорадиатор овальной формы занимал место между секциями, в которых циркулировал «престон». Воздух к нему подводили два канала, а отводил один. На выходе также имелась регулирующая створка. Для запуска двигателя зимой предусматривалось разжижение масла бензином.
