Защищалось также крыло и оперение, особенно их передние кромки. Часть брони выполнялась съёмной её крепили на замках типа «Дзус» и винтах поверх первоначальной обшивки самолёта. Несъёмную броню устанавливали на заклепках с потайной головкой.
Все поверхности разделили на активные и пассивные участки. К первым отнесли всё, что было важно с точки зрения живучести. Под ними располагались магнитоэлектрические датчики, улавливавшие вибрации. Всего имелось 109 датчиков. На концах крыла, на стабилизаторе и на конце втулки винта разместили сигнальные огни.
Прицел сохранили лётчик мишени должен был реалистично имитировать атаку на бомбардировщик. Не стали снимать и фотокинопулемёт для контроля результатов учебного боя.

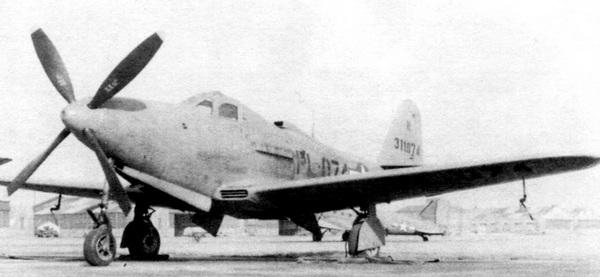

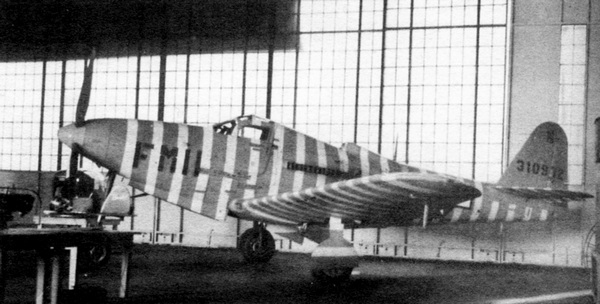

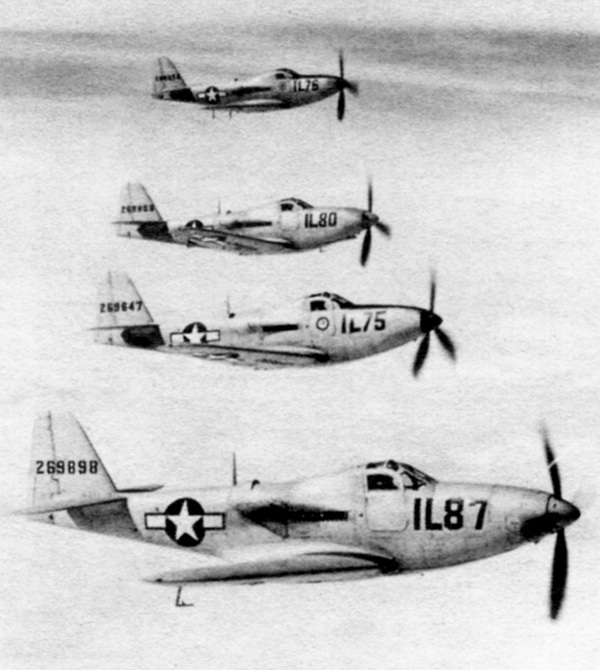

В первый «Пинболл» переделали серийный истребитель P-63A-1. На самолёте оставили мотор V-1710-93, на котором смонтировали систему впрыска воды на форсаже. Поскольку от подвесных баков пришлось отказаться, ёмкость внутренних баков немного увеличили. Опять ввели внутренние створки ниш шасси, предназначенные спасти покрышки от прострела.

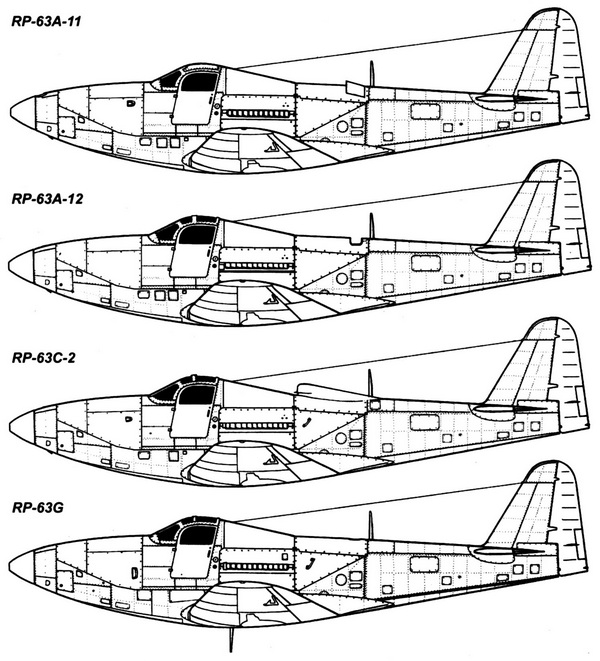

Сделали ещё четыре машины типа А-11, отличавшиеся друг от друга. На втором экземпляре воздухозаборник двигателя полностью утопили в фюзеляж, на третьем и пятом скопировали конструкцию первого, а четвёртый сохранил стандартный заборник истребителя.
За ними последовала ещё одна серия, уже на базе P-63C. В неё вошли 200 машин RP-63C-2. На этом типе вернулись к стандартному воздухозаборнику мотора, а также усилили бронезащиту пилотской кабины сзади и с боков. Общий вес брони составил 675,4 кг. А вот от подфюзеляжного гребня на этом варианте отказались.

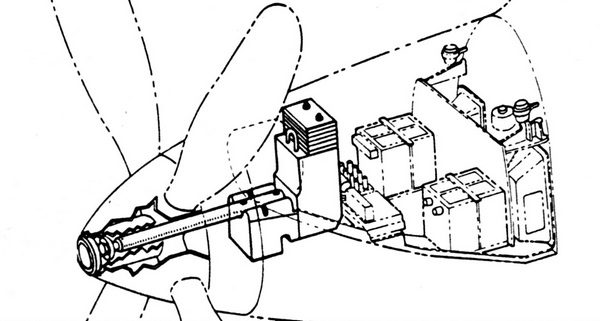

Ещё мощнее бронезащита была у модификации RP-63G-1. В учебных боях стрелки нередко нарушали ограничение на углы стрельбы и лупили по мишени чуть ли не с параллельного курса. Бывали случаи, что они действительно выводили из строя жизненно важные узлы. Поэтому конструкторы усилили защиту пилотской кабины. Её теперь прикрывал лист толщиной около 10 мм, а за креслом лётчика сделали толстую перегородку на всю высоту фюзеляжа. Общий вес брони поднялся до 983 кг. Радиооборудование перенесли в нос, что позволило уменьшить вес балласта до 164 кг.
Самолёты модификации G имели планер P-63E с крылом увеличенного размаха и мотор V-1710-135. Военные сначала заказали сразу 450 таких машин, но проблемы, возникшие с эксплуатацией «Пинболлов», привели к отмене большей части заказа. Реально изготовили два опытных образца RP-63G-1 (переделанных из P-63C) и 30 серийных. Последние из них были сданы уже в 1946 г.
Позже все выпущенные машины пришлось дорабатывать. Практика показала, что обломки крошащихся пуль отскакивают в каналы радиаторов и забивают или поражают их. На входных окнах каналов в передней кромке крыла смонтировали решётки. Жалюзи из наклонных пластинок прикрыли также выхлопные патрубки.
УЧЕБНЫЕ ДВУХМЕСТНЫЕ САМОЛЁТЫ

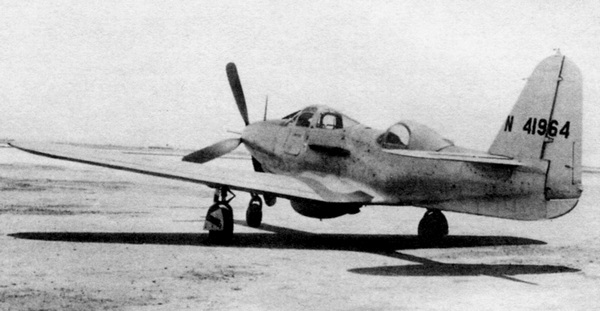

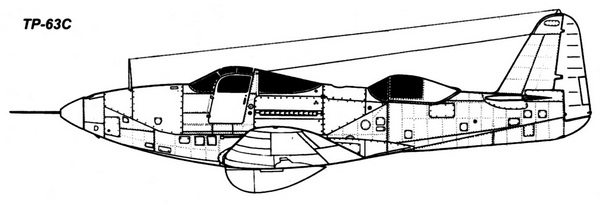

Известны также фотографии P-63E, доработанного после войны на заводе «Белл» в двухместный самолёт сопровождения. Его использовали для киносъёмки во время лётных испытаний. Наблюдатель-оператор сидел в задней кабине за двигателем.

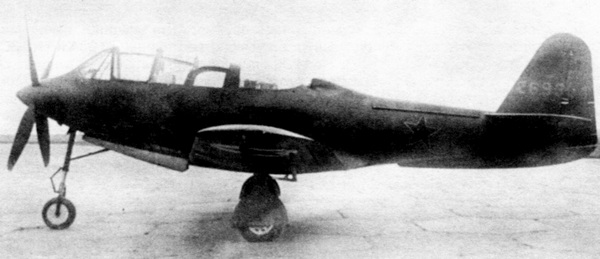

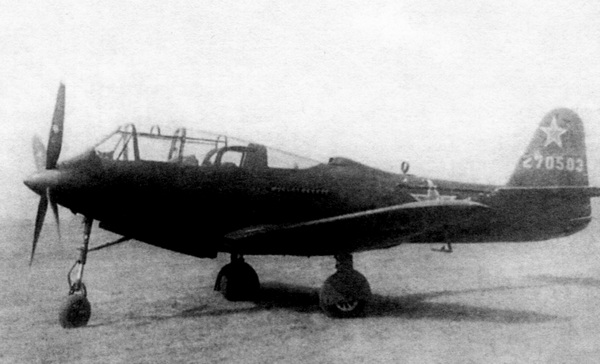

В СССР изготовлялись двухместные учебно-тренировочные варианты «Кингкобры» с иной компоновкой, по схеме аналогичные отечественным двухместным «Аэрокобрам». Вторая кабина у них находилась впереди первой, на месте отсека вооружения. Первые варианты двухместных P-63 делались кустарно в разных местах, а в 1948 г. ЦНЭБ ВВС предложила типовой проект такой переделки. Хотели доработать большое количество машин для обучения пилотов технике взлёта и посадки с трёхколёсным шасси, становившимся отличительной чертой новых реактивных истребителей. Один пулемёт сохранили для выполнения упражнений по воздушной стрельбе. Один двухместный P-63, переделанный 321-й рембазой, с декабря 1948 г. по апрель 1949 г. проходил государственные испытания в НИИ ВВС. Летал на нём В. Е. Голофастов. Изменения в центровке двухместного самолёта улучшили его противоштопорные качества. В программу входили и парашютные прыжки из передней кабины, которые должны были доказать возможность её безопасного покидания. Прыжки выполнял известный парашютист В. Г. Романюк. После этого началась массовая переделка истребителей в учебный вариант на рембазах воздушных армий и флотов. Для 3-й воздушной армии такие переделки осуществляла рембаза в Шауляе. Там выпустили 25 учебных P-63У (или УP-63); все их испытывал лётчик С. Я. Татушин. Подобную модификацию изготовляли и мастерские в Тбилиси, там они назывались P-63B.
ЭКСПЕРИМЕНТАЛЬНЫЕ ВАРИАНТЫ
Освоение больших скоростей привело к активному изучению стреловидного крыла. Командование военно-морского флота в рамках своей новой самолётостроительной программы предложило «Белл» построить летающий стенд с крылом с углом стреловидности 35°. Для этих целей у ВВС выкупили два P-63 без вооружения.
