239,9-мм (9,45-дюймовые) орудие Круппа образца 1886 г. с длиной ствола 35 калибров имело вес с затвором 27 т.
Снаряд из закаленного чугуна или стали весом 215 кг, выпускаемый с начальной скоростью 610 м/сек, у среза ствола пробивал 648-мм железную броню, а снабженный бронебойным наконечником мог пробить 190-мм крупповскую цементированную
броню на дистанции 2,7 км. Скорострельность орудия составляла 0,6 выстрелов в минуту. Таким образом, это было более мощное оружие, чем старая 28-см пушка.
15-см орудия установили на лафетах с центральным штырем и защитили стальными щитами. Они были размещены на ВП: одно в носу под полубаком (погонное), два побортно в носовых портах, устроенных над передними углами каземата (над носовыми орудиями главного калибра), и еще два также побортно на спонсонах в корме перед полуютом.
Tegetthoff' стал первым австрийским линкором, получившим скорострельные орудия среднего калибра. 149,1-мм (5,87-дюймовое) скорострельное орудие Круппа с длиной ствола в 35 калибров имело вес с затвором 3,95 т. Снаряд из чугуна или стали весом 45,5 кг, выпускаемый с начальной скоростью 650 м/сек, у среза ствола пробивал стальную плиту толщиной 403 мм. Хотя установка именно скорострельных орудий подтверждается абсолютным большинством источников, по некоторым данным [15], корабль нес 15-см орудия другого образца, а именно 35-калиберные 5-тонные марки С.86.

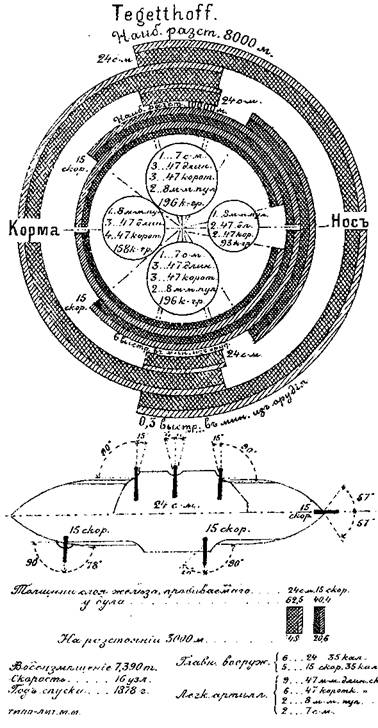

Броненосец Tegetthoff"
(Схема пробиваемости на различных дистанциях, число орудий и вес залпа при стрельбе на борт, нос и корму и план батарейной палубы)
Малокалиберные орудия установили следующим образом: из 15 47-мм 11 на ВП и кормовом балконе, и 4 на нижних марсах мачт, а 8-мм пулеметы на верхних марсах.
Данный состав этой артиллерии незначительно различается в различных источниках: по одним данным, общий состав называется [5] в 19 47-мм и 2 митральезы, а по другим [15] 15 47-мм (3-фн) и 4 37- мм (1 фн). Наконец, когда корабль служил как брандвахтенное судно в Поле [5], его малокалиберная артиллерия состояла из 17 47-мм/44, 2 7-см, 6 автоматических пушек и 1 пулемета.
Последние изменения в вооружении корабля датируются 1915 годом, когда его 4 15-см орудия сняты и переданы на юго-западный фронт.
Хотя утверждается, что торпедные аппараты (2 шт.) были установлены только после модернизации корабля, имеются данные [3], что они стояли и до нее в том же числе, при этом иногда [5] приводится цифра 4 (надводных). Так или иначе, последняя цифра приводится почти во всех справочниках, вышедших после модернизации. Калибр оспаривается лишь один раз, при упоминании (после реконструкции) [11] 3 45-см торпедных аппаратов, причем последний источник отличается тем, что он освещает период первой мировой воины, чем можно пренебречь, ибо корабль к тому времени был уже 'деклассирован".
К боевым средствам, установленным в ходе реконструкции, следует отнести и 4 электрических прожектора: 1 на площадке на фок-мачты, 1 на крыше ш турманской рубки на юте, 2 побортно в круглых выступах носовой части каземата, над орудиями.
Как уже упоминалось, проект сочетал мощную артиллерию е очень солидной защитой. Стремясь совместить значительное увеличение веса артиллерии и толщины брони с ограниченным водоизмещением, Ромако был вынужден отказаться от полной защиты ватерлинии. Пояс по ГВЛ шириной 2,74 м (из которых 1,35 м были ниже ВЛ при средней осадке [2] 7,57 м) в результате не доходил до форштевня на 9,75 м [2] (защищая 95% длины корабля), будучи замкнут здесь перпендикулярным на ВП 304-мм броневым траверзом. Хотя, возможно, что именно желание иметь этот траверз заставило оголить нос, ибо таранный корабль всегда подвергался опасности продольного огня. Уменьшение ширины пояса по сравнению с Custoza" позволило сохранить практически одинаковую толщину по всей его длине [2J у миделя 368 мм, а по нижней кромке и в корме 330 мм (по данным [15] 225).
Более достоверные архивные источники [20] приводят несколько иную систему бронн пояса: он состоял из двух рядов плит нижний (практически полностью подводный) 330-мм по всей своей длине, и верхний в середине 356-мм и в оконечностях (в носу в пределах траверза) 330-мм, причем если в оконечностях ширина плит обоих рядов была почти одинаковой, то в середине нижний ряд плит был шире верхнего при неизменной ширине пояса. По данным [8], называется такая же максимальная толщина, а минимальная- 230 мм. Наконец, называя толщину брони в районе миделя 369 мм, некоторые источники [5] приводят броню оконечностей 304 мм либо 229 мм (во всех случаях подразумевается броня носовой оконечности не далее траверза).
Несмотря на эго, защита носовой оконечности все же имелась: от носового траверза до таранного штевня, на 2,06 м ниже ГВЛ простиралась 64-мм броневая палуба [2]. Эта палуба служила также как жесткое подкрепление таранного отсека. Она, иногда
называемая карапасной, по другим данным [5], имела толщину либо 76 мм, либо 76-25 мм.
Броня каземата поднималась от пояса до уровня ВП, таким образом, каземат занимал но высоте одно междупалубное пространство, а по длине он занимал 45% длины корабля. С бортов каземат был защищен 368-мм броней (по данным [7J 356-мм, но в любом случае его толщина соответствовала максимальной толщине пояса), кормовой траверз криволинейной формы (выгнутый в сторону кормы) имел толщину 305 мм (поданным [5] 301 мм), а носовой ломаный (выдающийся в нос в виде трапеции) 330 мм (по данным [5] 321 мм). Некоторые источники [15] называют траверзы батареи в 368 мм.
