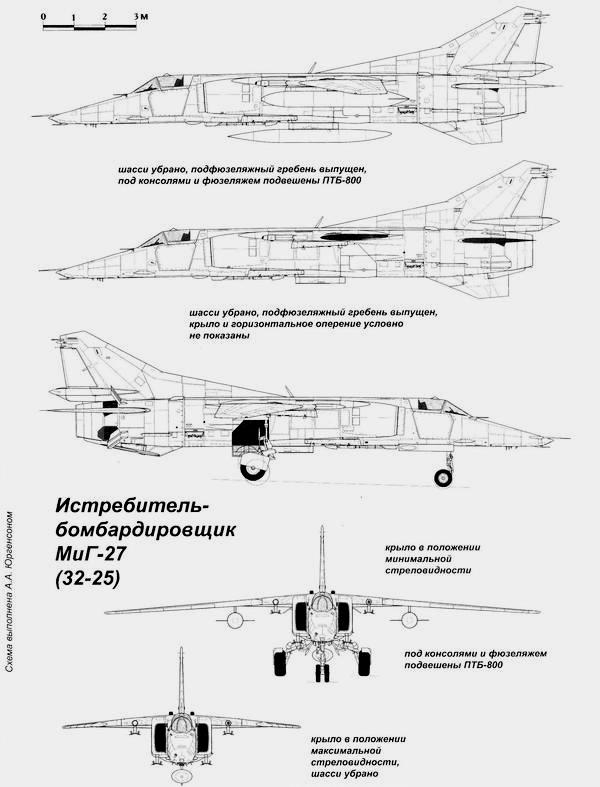

электровентиляторами охлаждения с двумя режимами работы «зима» и «лето». Шасси изменённой конструкции и новые колёса придали самолёту своеобразный облик: разворот стоек в совокупности с особенностями кинематики привёл к значительному развалу и схождению колёс (подобно популярной тогда машине «Татра»), причём сходство с этим грузовиком усиливали сами толстенькие бочкообразные пневматики. При обжатии амортизаторов после касания земли колёса приобретали нормальное положение. Значительная ширина колёс, выступавших за контуры ниш, потребовала изменить в этом месте обводы фюзеляжа, расширенного между шпангоутами 20 и 22, где образовались характерные выпуклые «опупины» (так их «окрестили» сами конструкторы). При убранном шасси и захлопнутых створках перфорированные крышки вентиляторов выглядывали сквозь вырезы наружу.
литературы, пропагандировавшей в те годы перспективы «электронного мозга». Полученный в начале 1970-х гг. положительный опыт работы с бортовыми цифровыми вычислительными машинами «Орбита» на разведчиках МиГ-25РБ решили использовать при создании нового прицельно-навигационного комплекса (ПрНК). Разработчиком комплекса являлось Ленинградское ПО «Электросила», налаженные связи с которым позволяли конструктивно решать возникавшие вопросы, а их предвиделось немало: госиспытания Су-24, на котором использовалась ПНС-24 «Пума» на базе ЦВМ, шли с большими трудностями и затянулись на 4,5 года. Однако ставка на высокоэффективный комплекс электроники давала МиГ-23БМ преимущества перед новыми модификациями истребителей-бомбардировщиков Сухого: в основу прицельной системы готовившегося к испытаниям Су-17М2 закладывались навигационный комплекс КН-23, лазерный дальномер «Фон» и прицел АСП-17, являвшиеся для микояновцев уже пройденным этапом.
Новый прицельно-навигационный комплекс ПрНК-23 (изделие 43) предназначался для решения задач навигации, прицельного бомбометания, стрельбы из пушек и пуска НАР по наземным и воздушным целям. В состав комплекса вошли: цифровая вычислительная машина ЦВМ10-15-23; навигационный комплекс КН-23; оптическая визирная головка С-17ВГ; лазерный дальномер «Фон» и датчики воздушных параметров.
ПрНК-23 обеспечивал решение 11 задач, в число которых входили полёт по заранее запрограммированному маршруту, возврат на аэродром вылета или три запасных аэродрома, выполнение предпосадочного манёвра, навигационное бомбометание вне видимости земли и ряд других задач. Прицельное оборудование МиГ-23БМ по отношению к МиГ-17 увеличилось по количеству блоков более чем в 20 раз (с трёх до 61), а по числу деталей и элементов в 200 раз.

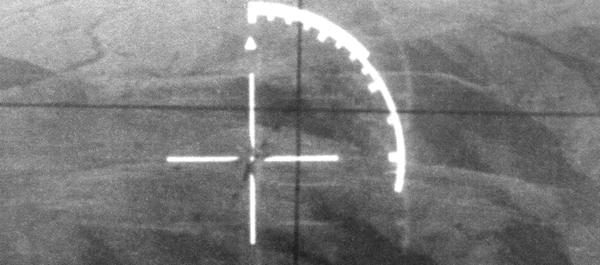

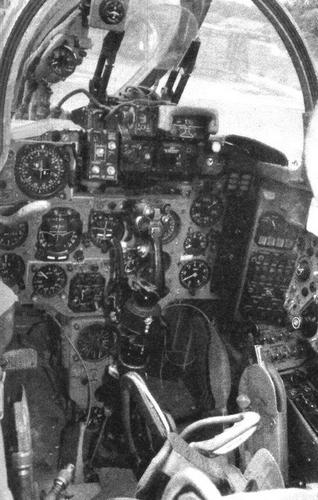

Использование ЦВМ позволило упростить прицельное оборудование, обойдясь только визирной головкой С-17ВГ из комплекта прицела АСП-17С. Его собственный вычислитель заменяла более эффективная «Орбита», рассчитывавшая и управлявшая отклонением подвижной марки при прицеливании, решая и задачи бомбометания с кабрирования. Головка С-17ВГ представляла собой оптико-механический прибор коллиматорного типа, на отражателе которого визировалась цель, а также высвечивалась информация лётчику о запрещённой, текущей и эффективной для ведения огня дальности до цели.
