2) Одну помпу при машине для вентиляции, выкачивающую в 1 минуту 360 галлонов.
3) Одну наружную помпу на 90 галлонов.
Всего же в минуту 594 галлона.
Впоследствии это количество помп было найдено недостаточным для судов такого рода, на которых выкачивающая сила помп должна быть самых больших размеров, почему и признано необходимым в добавок к прежним:
4) Применить к охлаждению пара в холодильнике воду из трюма, причем воздушный насос может выкачивать 640 галлонов.
5) В отделение
башенного механизма поставит центробежную помпу, которая приводится в движение машиной для вентиляции.
6) Поставить в главном машинном отделении еще одну центробежную помпу с особым паровым цилиндром, пар в которой провести из общих котлов. Помпа эта выкачивает в 1 минуту 1000 галлонов. Итого в 1 минуту 2140 галлона, а вместе с прежними 2734 галлона.
Кроме всех этих помп, в жилом отделении лодок поставлены еще две Даутоновы помпы, выкачивающие воду через палубу. Каждая из лодок имеет судовой механизм в 160 л. сил и два вспомогательных, один в 15 сил для двух вентиляторов, а другой в 15 же сил для вращения башни. Оба вспомогательных механизма получают пар из тех же котлов, что и главный. Винты у лодок четырехлопастные, 12 ф. в диаметре; рули балансирные, а якоря особой конструкции, короткие, четырехрогие.
Лодки эти предполагали вооружить одним 15-дюйм. чугунным и одним 9-дюйм. стальным нарезным орудиями, но по неготовности же 15-дюйм. орудий, лодки вооружены в настоящее время двумя 9-дюйм. стальными пушками, которые будут нарезаны впоследствии.

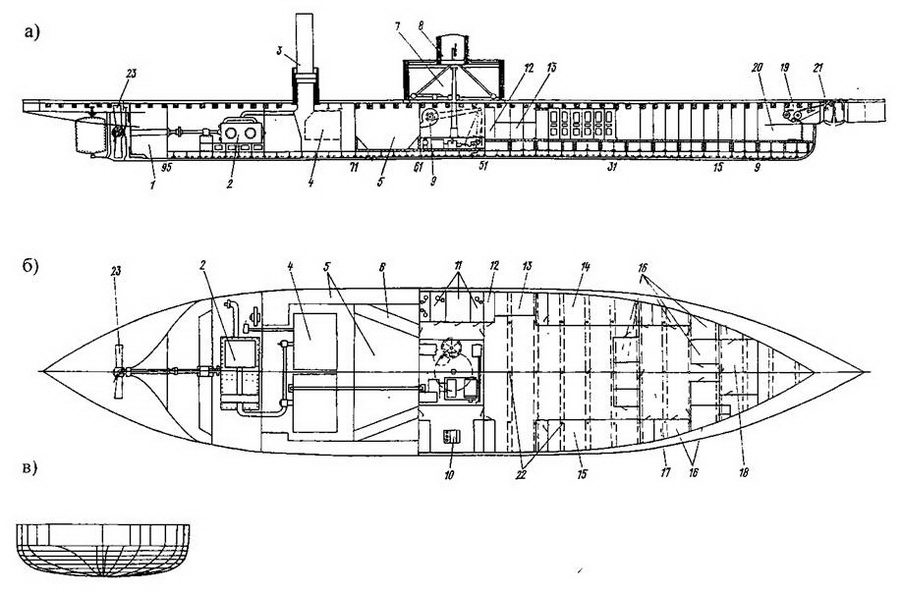

Броненосная башенная лодка типа Ураган. 1864 г.
(а-продольный разрез; б-план верхней палубы, в-теоретический чертеж корпуса)
1-ахтерпик; 2-паровая машина; 3-дымовая труба, 4-котел; 5 угольная яма; 6-коридоры для прохода к котлам и машине. 7- башня системы Эриксона, 8-боевая рубка, 9-вентиляторная машина, 10-камбуз, 11-гальюн, 12-кладовая, 13-рундуки; 14-бомбовый погреб; 15-крюйт-камера; 16-офицерские каюты; 17-кают-компания, 18-каюта командира, 19-брашпиль, 20-цепной ящик; 21-якорный клюз; 22-пиллерсы. 23-гребной винт.
Двухбашенная броненосная лодка «Смерч»
Так как броненосное судно такого рода может спокойно плавать по Балтийскому морю и в этом отношении иметь неоспоримое преимущество перед американскими мониторами, которые по конструкции своей не удобны для плавания на большом волнении, то правительство согласилось на это предложение г, Митчеля и контракт на лодку «Смерч» заключен с ним 13 июня 1863 г. Постройка лодки начата 7 августа, а закладка произведена 19 ноября 1863 года. Спущена же лодка 11 июня 1864 года. Главные размерения ее следующие: длина по килю с уклоном форштевня 183 ф. 5 д., углубление на полном грузу 38 ф. 2 д., наибольшая ширина с броней 14 ф. 3 д., глубина нитрюма 10 ф. 6 д. Водоизмещение 1401,52 тонн. Строевых тонн 1246,18.
Лодка эта возвышается от воды всего на несколько футов. Откидной железный фальшборт ее, отброшенный наружу, открывает палубу с двумя невысокими башнями, эллиптические порты которых с дулами орудий находятся почти на высоте палубы. Между передней башней и трубой стоит блиндированная также как борта и башни, овальная рубка для командира. Основания башен с механизмом, для вращения скрыты под палубой и защищены таким образом от действия неприятельских ядер. Нос вооружен небольшим острым шпироном, на глубине 4 фут под горизонтом воды. Корма же обделана небольшим блиндированным свесом, закрывающим руль и винт.
Двухбашенная броненосная лодка Смерч
(Репродукция с рисунка В. Игнациуса из альбома Русский флот. С.-Пб. 1892 г.)
Лодка «Смерч» построена совершенно сходно с датской лодкой, но так как г. Митчель, делая еще предложение, обязался, не увеличивая цены лодки, добавить в корпус ее 60 тонн железа, в том случае, если правительство наше найдет нужным увеличить крепость лодки за счет ее веса, то это добавочное железо и употреблено на устройство двойных бортов в средней части лодки, на протяжении 190 фут по длине ее, и двойного днища, так что пространство между ними разделенное поперечными переборками на отсеки, можно будет наполнять водой, для большего погружения судна
во время боя. Это устройство доставляет и ту выгоду, что устраняет главные последствия от пробоин в надводной части снарядами, а в подводной минами, и от посадки на камни. Для укрепления боковой качки, в подводной части прикреплены два добавочных киля, в 100 фут длиной.
Лодка имеет две башни, 22 ф. в диаметре каждая, покрытые 41/ дюйм, броней; против портов же, в передней стороне башен, броню эту предполагалось положить вдвое, т. е. до 9 д. толщины, но так как на опытах, произведенным над двойным рядом плит, оказалось, что ядра, разбивая наружный ряд, срезают болты, которыми он прикреплен к телу башни, и, следовательно, оставляют второй ряд, сидящий на тех же болтах, без укрепления, отчего он легко может свалиться, то признано за лучшее, двойной ряд плит около бортов башен заменить одним рядом, но в 6 д. толщиной.
Броня на средине судна положена в 7 фут по ширине и потом, как показано на чертеже, к носу и корме постепенно суживается. Толщина ее 4 1/2 д., за исключением пространства по 15 ф. от оконечностей, где она сделана в 4 д.
