Основные данные:размах крыла... 11,1 м;
взлетная масса... 4923 кг;
максимальная скорость... 750,3 км/ч.
Один из таких самолетов, построенный главным образом в качестве летающей лаборатории для отработки бортовых систем более совершенных самолетов, беспилотный экспериментальный самолет Х-10 фирмы «Норт Америкен» (рис. 1.16) был разработан и испытан в период с 1953 по 1959 гг.

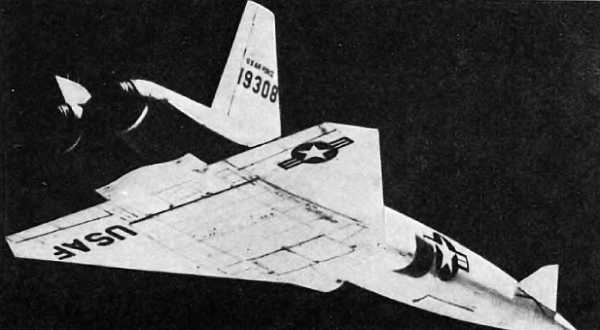

Рис. 1.16. Экспериментальная ракета Х-10 фирмы «Норт Америкен» имела «разваленное» двухкилевое вертикальное оперение, которое почти на 20 лет опередило свое время.
Самолет оснащен большим крылом, близким по форме к треугольному, и цельноповоротным передним горизонтальным оперением, которое использовалось исключительно для балансировки машины, аналогично тому, как это делалось на CW-24B и ХР-55. Силовая установка самолета состояла из двух реактивных двигателей J-40 фирмы «Вестингауз». Новым в конструкции этого самолета было использование разваленных во внешние стороны килей двухкилевого вертикального оперения (как у современного F-14). Самолет Х-10 оснащен трехколесным убирающимся шасси и способен осуществлять автономный взлет.
Всего было построено 11 экземпляров Х-10; по крайней мере, 4 из них прошли летные испытания в качестве управляемых ракет-перехватчиков. После принятия решения о нецелесообразности дальнейшей разработки самолета оставшиеся экземпляры Х-10 были использованы как высотные цели для ракет-перехватчиков «Бомарк» IM-99 фирмы «Боинг». Следует отмстить, что характерная для Х-10 аэродинамическая компоновка несколько лет спустя снова появилась в авиации - на этот раз в бомбардировщиках ХВ-70 (два таких самолета были построены по заказу ВВС США).
Весьма характерным в этом смысле является созданный в 1967 году фирмой «СААБ» сверхзвуковой истребитель «Вигген» («Гром»), в котором объединены схемные решения, характерные для «уток» и самолетов с треугольным крылом. Этот шведский истребитель и по сей день находится в серийном производстве.
«Вигген» в отличие от Х-10 имеет несущее ПГО, которое состоит из фиксированного стабилизатора и рулей высоты. Принятие этого самолета на вооружение сделало его самым массовым самолетом схемы «утка» вплоть до всплеска небывалого интереса к самолетам этой схемы применительно к ультралегким летательным аппаратам в конце 1970-х гг.
На рис. 1.17, где показан этот самолет, видна интересная деталь. Так как рули высоты находятся впереди центра масс самолета и соединены с горизонтальным стабилизатором, отклонение рулей высоты вниз используется для отрыва носового колеса и подъема носа самолета при взлете.

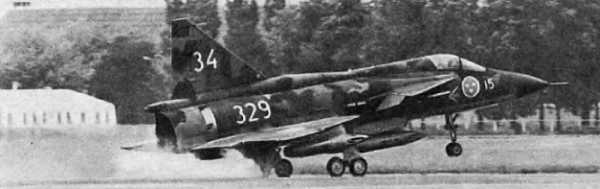

Рис. 1.17.Шведский истребитель «Вигген» фирмы СААБ первый серийный самолет схемы «утка» с нагруженным ПГО.
В случае расположенных в носовой части рулей высоты, которые не соединены со стабилизатором (как это сделано на Х-10 или на «Флайере» братьев Райт), для подъема носовой части самолета вся аэродинамическая поверхность поворачивается вверх. В действительности вверх поворачивается только часть аэродинамической поверхности, расположенная впереди шарнира; большая же часть руля высоты, расположенная за шарниром, опускается так же, как это происходит с рулями высоты, конструктивно связанными со стабилизатором.
Основные данные:силовая установка... ТРД RM8B фирмы «Вольво» тягой 7350 даН;
размах крыла... 10,6 м;
площадь крыла... 46 м2;
взлетная масса... 17000 кг;
максимальная скорость на высоте соответствует... М = 2,0.
«Вари-Вигген» Б. Рутана
Явно вдохновленный «Виггеном» Берт Рутан в 1967 году построил двухместный любительский спортивный самолет (с размещением летчиков по схеме «тандем»), характерной особенностью которого явилось наличие ПГО (рис. 1.18).

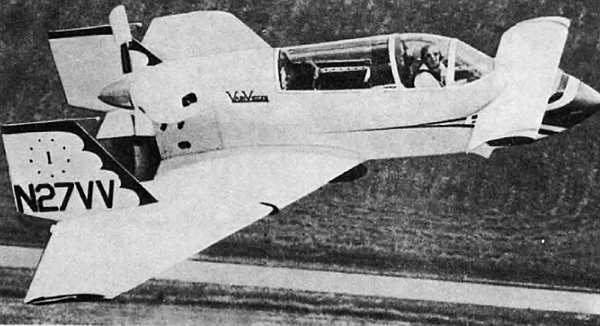

Рис. 1.18.Вдохновленный успехом «Виггена», Берт Рутан в 1967 г. построил самолет «Вари-Вигген», который положил начало буму ультралегких (в том числе любительских) летательных аппаратов схемы «утка».
Конструкция самолета - деревянная. Хорошо зная о неудачах ранее созданных самолетов схемы «утка», другие проектировщики предсказывали аналогичную неудачу и для «Вари-Виггена» (названный в честь истребителя «Вигген», самолет имел приставку «Вари», означавшую изменяемую геометрию; на этом самолете Б. Рутан опробовал несколько различных типов крыла). Однако критики недооценили большой инженерный опыт Рутана и присущее ему конструкторское чутье. «Вари-Вигген» получился весьма удачным и вскоре стал широко продаваться в виде комплекта для любителей. К середине 1980-х гг. было продано примерно 900 комплектов деталей и оборудования для сборки этих самолетов. «Вари-Вигген» представляет собой самолет с крылом большой стреловидности и малого удлинения, оснащенный иссушим ПГО, которое состоит из неподвижного горизонтального стабилизатора с рулями высоты. Самолет оснащен трехопорным шасси.
Основные данные:силовая установка... двигатель 0-320 мощностью 150 л. с. (110 кВт) фирмы «Лайкоминг»;
размах крыла в первых вариантах самолета составлял 5,8 м, а впоследствии был увеличен до 7,2 м;
исходная площадь крыла... 11,1 м2;
взлетная масса... 770 кг;
максимальная скорость... 262 км/ч.
