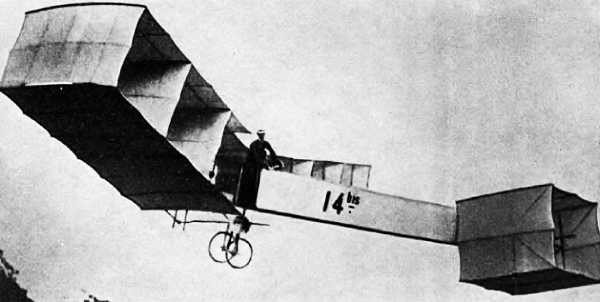

Рис. 1.2.Альберто Сантос-Дюмон в своем самолете «утка» первом в Европе самолете.
Сантос-Дюмон был уже к этому времени довольно известен как летчик и конструктор начиная с 1899 года, он построил несколько небольших дирижаблей, на которых неоднократно летал вблизи Парижа. Обозначение создавшего Сантос-Дюмоном первого самолета «14-бис» возникло потому, что впервые этот самолет оторвался от земли с помощью принадлежавшего Сантос-Дюмону дирижабля 14.
«14-бис» оснащался двигателем водяного охлаждения мощностью 50 л. с. (36,75 кВт) с толкающим винтом. В ходе первого вылета самолет сделал несколько подскоков, продержался в воздухе 21,4 с и преодолел дистанцию длиной 230 м. По своей аэродинамической схеме этот самолет являлся классической «уткой», на ПГО которой создавалась значительная по величине подъемная сила. На самолете отсутствовал орган управления по крену; конструктор самолета рассчитывал обеспечить боковую устойчивость с помощью V-образности крыла, как это было сделано на самолете «Лэнгли-Аэродром» (см. гл. 2). На самолете «14-бис» летчик размещался перед крылом и двигателем. Сантос-Дюмон летал стоя, так же, как на своих дирижаблях. Конструктор довольно быстро обнаружил присущие схеме «утка» недостатки, и его следующий самолет знаменитая «Демуазель» (1908 г.) стал одним из первых классических самолетов с хвостовым оперением и тянущим воздушным винтом.
Основные данные:силовая установка... двигатель «Антуанетт» мощностью 24 л. с. (17,6 кВт), которая затем была повышена до 36,75 кВт;
размах крыла... 11,2 м;
площадь крыла... 52 м2;
взлетная масса... 300 кг;
максимальная скорость... 40 км/ч.

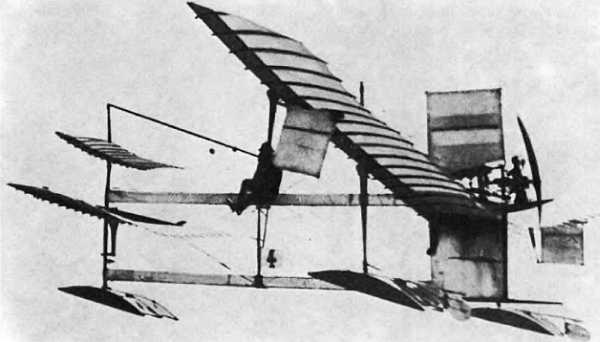

Рис. 1.3.Французский моноплан схемы «утка» конструктора Фабра, созданный в 1910 г., стал первым самолетом, взлетевшим с поверхности воды.
Гидросамолет Фабра был выполнен по классической схеме «утка» с существенной аэродинамической нагрузкой на ПГО. Летчик размещался между ПГО и крылом. Руль высоты представлял собой отдельную поверхность, размещенную в верхней части аппарата, которой летчик управлял непосредственно с помощью ручки управления и жесткой тяги. Неподвижная передняя аэродинамическая поверхность имела довольно большой размах; этот самолет вполне можно классифицировать как самолет с тандемными крыльями.
Следует отметить оригинальность силовой установки этого самолета семицилиндрового звездообразного двигателя «Гном», установленного за крылом, а также использования вертикального оперения большой площади на фюзеляже и крыле. Поплавки с плоским дном имели водоизмещение, едва достаточное для поддержания машины на плаву; весьма сомнительно, что они смогли бы удержать аппарат на плаву при грубой посадке.
Основные данные:силовая установка... звездообразный двигатель «Гном» мощностью 50 л. с. (36,75 кВт);
размах крыла... 14 м;
площадь крыла... 17 м2;
взлетная масса... 475 кг;
максимальная скорость... 88,5 км/ч.
ПГО этого самолета состоит из неподвижного стабилизатора и подвижных рулей высоты, которые установлены на передающих крутящий момент трубках, закрепленных на законцовках стабилизатора (вместо того, чтобы подвесить их на шарнирах позади стабилизатора). Кроме того, вертикальное оперение с подвижным рулем направления также было установлено в носовой части самолета, а не в хвостовой, как это сделано на большинстве самолетов схемы «утка» (рис. 1.4).
Рис. 1.4.Французский самолет «Депердюссэн» (1911 г.) являлся не только «уткой», но и первым самолетом с соосными винтами.
Двигатель самолета, расположенный в фюзеляже впереди летчика, с помощью вала, проходящего в нижней части фюзеляжа, соединяется цепным приводом с двумя воздушными винтами. Именно эти воздушные винты и представляют собой уникальную особенность самолета «Депердюссэн» в нем впервые применены соосные воздушные винты, вращающиеся в противоположных направлениях для нейтрализации крутящего момента и уменьшения диаметра воздушного винта при заданной мощности (что позволяло использовать более короткие опоры шасси). Установка толкающих винтов в хвостовой части самолета создала довольно сложную проблему, поскольку необходимо было обеспечить требуемый из условий безопасности зазор между воздушными винтами и землей.
ПГО этого самолета состояло из неподвижного горизонтального стабилизатора, создающего значительную по величине подъемную силу (обратите внимание на большой угол установки ПГО), и подвешенных на шарнирах за стабилизатором рулей высоты. Руль направления также располагался впереди, но вертикального оперения в современном понимании на самолете не было. Путевая устойчивость самолета должна была обеспечиваться с помощью вертикальных аэродинамических поверхностей между крыльями самолета. Пилот располагался перед крылом, а двигатель был установлен в фюзеляже, несколько впереди задней кромки крыла. Этот двигатель приводил в движение толкающий винт, соединенный с ним посредством длинного вала (рис. 1.5).

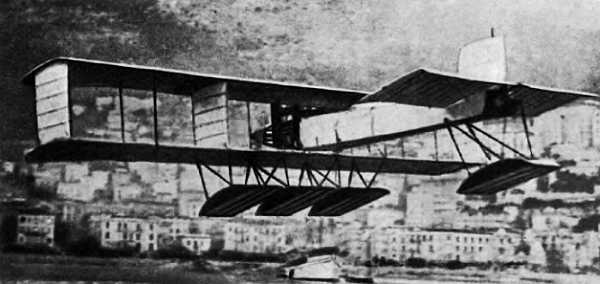

Рис. 1.5.Французский гидросамолет схемы «утка» «Вуазен» (1912 г.) отличался своеобразной компоновкой четырех плоскодонных поплавков.
