Самолет JAS-39 (рис. 1.25) построен по такой же схеме, как и рассмотренные выше «Рафаль», «Лави», ЕАР, однако имеется и ряд существенных отличий. К ним следует отнести сравнительно малые размеры самолета (длина 14 м, размах крыла 8 м, высота 4 м) и требование возможности эксплуатации с использованием прямых участков автострад (длина 800900 м, ширина 1214 м).

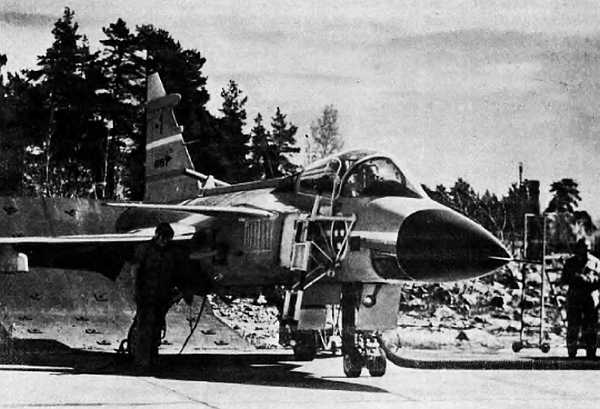

Рис. 1.25.Проверка работы двигателя самолета JAS-39.
Еще одной особенностью является требование выполнения сверхзвукового крейсерского полета и высокой маневренности на дозвуковых скоростях. Последнее достигается малым запасом продольной статической устойчивости и высокой тяговооруженностью. Отмечается, что при взлетной массе 8000 кг форсированная тяга двигателя должна составлять 8170 даН с доведением в перспективе до 10000 даН.
ТРДДФ типа RM12, разработанный фирмой «Вольво флюгмотор», имеет массу 1050 кг и нефорсированную максимальную стендовую тягу 5400 даН.
На JAS-39 применены боковые плоские воздухозаборники вместо подфюзеляжных с целью защиты двигателя от попадания посторонних предметов при эксплуатации с автострад. Крыло самолета имеет среднее расположение, а каждая консоль - геометрический уступ передней кромки.
В конструкции самолета широко используются композиционные материалы (~30 %), из которых выполнены ПГО, киль, элементы консолей крыла, аэродинамические рули, лючки, створки и т. д. Технология производства элементов из композиционных материалов заимствована у английской фирмы ВАС.
Вооружение истребителя «Гриппен» состоит из встроенной пушки «Маузер» калибра 27 мм, ракет Rb.15F, «Мейверик», «Сайду индер», «Скай Флеш» и бомб различного типа, размещаемых на внешней подвеске.
Глава 2 Самолеты с крыльями схемы «тандем»
ДОСТОИНСТВА
Одной из побудительных причин создания самолетов с тандемными крыльями является представление о том, что таким, образом можно получить большую площадь несущей поверхности, чем в случае использования одного крыла и небольшого горизонтального оперения на самолете той ' же геометрической размерности (в пределах тех же размаха крыла и длины фюзеляжа).
Одним из первых практических выводов, который сделали создатели первых летательных аппаратов, стало понимание принципиальной важности такого параметра, как удельная нагрузка на крыло - число килограммов массы самолета, приходящихся на квадратный метр площади крыла. Средние персональные самолеты сегодняшнего дня типа «Цессна-152» имеют нагрузку на крыло порядка 5060 кг/м2. На заре авиации величина этого параметра обычно составляла 67 кг/м2; несмотря на это, пионеры авиации боролись за экономию каждой унции массы своих летательных аппаратов. Маломощные силовые установки тех лет делали каждый лишний килограмм массы конструкции самолетов серьезным препятствием на пути к желаемой цели.
Одним из путей снижения нагрузки на крыло является увеличение его площади. В прошлом, когда самолеты были относительно легкими, можно было достичь большего темпа увеличения площади крыла по сравнению с массой его конструкции, поэтому превращение обычного горизонтального оперения в крупную несущую поверхность, аналогичную крылу, было очень естественным делом. Кроме того, при использовании крыльев схемы «тандем» гораздо проще получить заданную площадь крыла при небольшом
размахе без необходимости преодолевать конструктивные сложности и снижать сопротивление интерференции, характерное для бипланных схем.
НЕДОСТАТКИ
В приведенных выше рассуждениях обычно не учитывается тот факт, что создание самолетов с крыльями схемы «тандем», помимо описанных выгод, сопровождается увеличением массы планера; наряду с увеличением подъемной силы возрастают аэродинамическое сопротивление и моменты инерции, что в результате ведет к необходимости использования более мощной силовой установки.
В первых самолетах тандемной схемы, крылья которых были построены с использованием несовершенных профилей, характеризующихся значительным изменением положения центра давления при изменении угла атаки (из-за изменения скорости), обычно возникали серьезные проблемы с продольной балансировкой летательного аппарата. Обычно по мере увеличения скорости и уменьшения угла атаки центр давления большинства профилей сдвигается назад. Так как оба крыла имеют примерно одинаковую несущую способность, центр масс самолета должен находиться примерно посередине между ними (а не вблизи центра давления, как это обычно делается на самолетах традиционных схем). По мере того, как центр давления на обоих крыльях сдвигается назад, создаваемый передним крылом момент (на плече, равном расстоянию от центра давления до центра масс) уменьшается, а создаваемый задним крылом момент увеличивается. Такое неблагоприятное изменение моментов обычно превышает возможности балансировочных поверхностей (рулей высоты или триммеров), и самолет начинает пикировать. Самолеты с узким диапазоном полетных скоростей (типа планеров и ультралегких летательных аппаратов) или современные самолеты, на которых используются профили с нулевым сдвигом центра давления, как правило, не сталкиваются с этой проблемой, но в то же время и не демонстрируют существенных преимуществ, которые могли бы перевесить присущие данной схеме недостатки.
