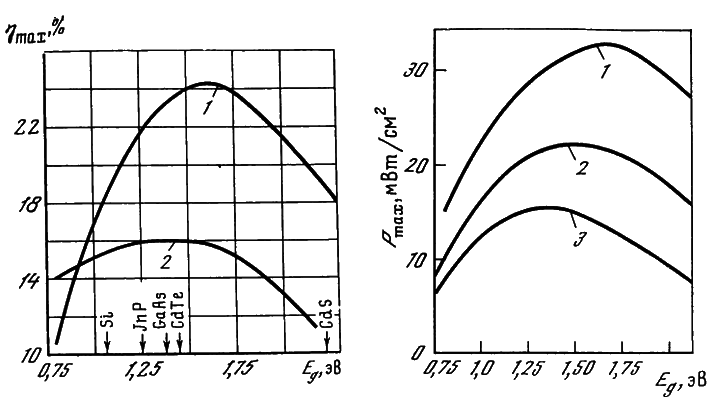

Рис. 2.13. Зависимости максимального КПД солнечного элемента во внеатмосферных условиях от ширины запрещенной зоны использованного полупроводникового материала
1 коэффициент А (см. п. 2.3) равен 1; 2 А = 2
Рис. 2.14. Зависимости максимальной удельной мощности солнечного элемента от ширины запрещенной зоны полупроводникового материала для внеатмосферного (1) и наземного (2, 3) условий применения
1 атмосферная масса т = 0, толщина слоя осажденных паров воды в атмосфере ω = 0; 2 m 1, ω = 2 см (с селективными полосами поглощения); з m = 3, ω = 0
Наличие двух противоположных тенденций во влиянии исходного материала на свойства солнечных элементов показывает, что только в результате анализа всей вольт-амперной характеристики солнечного элемента и влияния на нее спектра падающего излучения может быть получена строго обоснованная зависимость возможного КПД от ширины запрещенной зоны полупроводника.
Такой расчет выполнен впервые Дж. Лоферским в 1956 г. с использованием спектров наземного солнечного излучения, измеренных Ч. Абботом. Оптические и фотоэлектрические потери оценивались значениями, весьма близкими к оптимальным для солнечных элементов из разных полупроводниковых материалов. Последующий расчет максимального КПД привел к нескольким полезным наглядным зависимостям, некоторые из которых представлены на рис. 2.13 и 2.14.
Анализ полученных результатов расчета позволил наметить пути разработки солнечных элементов из многих других полупроводниковых материалов, а не только из кремния. Наиболее подходящими для получения максимального КПД, заметно превышающего КПД кремниевых солнечных элементов, являются полупроводники с Eg в интервале 1,11,6 эВ (см. рис. 2.13, 2.14).
Для наземного солнечного излучения уменьшается (по сравнению с внеатмосферными условиями) оптимальное значение ширины запрещенной зоны полупроводника, позволяющего получить наибольшее значение КПД. Важным для достижения максимального КПД фотоэлектрического преобразования энергии является механизм протекания обратного тока через p-n-переход, определяющий коэффициент А и значение I0 (см. с. 55). Совершенствование этих параметров p-n-перехода солнечных элементов может привести к более существенному росту эффективности (см. рис. 2.13), чем расширение спектральной области фотоактивного поглощения солнечного излучения полупроводниковым материалом.
В солнечном элементе с p-n-переходом в гомогенном полупроводниковом материале p-n-переход собирает и разделяет созданные светом по обе его стороны (как в n-, так и в p-области) избыточные неосновные носители. То же самое происходит и в большинстве других, более сложных моделей солнечных элементов, за исключением, вероятно, лишь тех случаев, когда носители заряда разделяются на контакте металл полупроводник (барьер Шоттки) и только одна из областей является фотоактивной или полностью поглощающей все солнечное излучение (это в значительной степени реализуется в тонкопленочных солнечных элементах на основе гетероструктуры сульфид меди сульфид кадмия, где в силу высокого поглощения света в сульфиде меди в нем поглощается практически все солнечное излучение, хотя толщина слоя сульфида меди обычно невелика от 0,05 до 0,2 мкм).
Выше было показано, что в основной полосе поглощения полупроводника, определяющей область спектральной чувствительности солнечных элементов, изготовленных из этого материала, квантовый выход фотоионизации β=1. Следовательно, эффективный квантовый выход солнечного элемента Qэф и коэффициент собирания носителей γ представляют собой практически одно и то же, поэтому обе эти величины будем теперь обозначать одинаково коэффициент собирания Q.

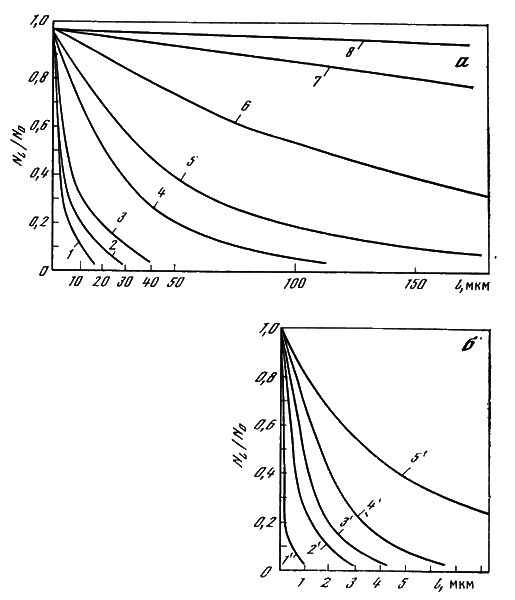

Рис. 2.15. Относительное число фотонов, доходящих до слоя глубиной l в кремнии (а) и арсениде галлия (б), для различных длин волн:
10,5 мкм; 20,7; 30,8; 40,9; 50,95; 61,0; 71,05; 81,1;
1 0,5; 2 0,5; 3 0,7; 4 0,8; 5 0,9 мкм
Коэффициент собирания (по определению, отношение числа избыточных носителей заряда, разделенных p-n-переходом, к числу созданных светом электронно-дырочных пар), так же как и токи через p-n-переход представляет собой сумму коэффициентов собирания носителей из р- и тг-областей по обе стороны р-n-перехода
QΣ=Qn+Qp=Iκ.3 /(1-r) qN1
где Iκ.3 определяется суммой электронного и дырочного токов из р- и n-областей, а распределение фотонов Ni солнечного света по глубине полупроводника l должно быть рассчитано, исходя из известной для данного полупроводника зависимости α (λ) (зависимости коэффициента поглощения α от длины волны λ).
Результаты таких расчетов, выполненные с использованием зависимости α(λ) для кремния и арсенида галлия, представлены на рис. 2.15.

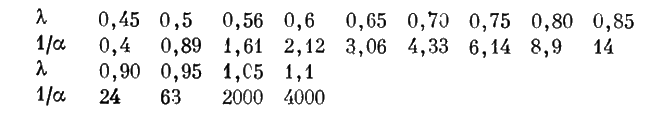

Для качественной оценки собирания носителей заряда из разных областей солнечного элемента или полупроводникового фотоприемника полезны также следующие данные о глубине проникновения в кремний оптического излучения различной длины волны λ (мкм), определяемой величиной 1/а (мкм):
Примечание. Два последних значения 1/α вычислены по данным рис. 2.1 и 2.15.
В ряде работ получены наглядные формулы расчета Iκ.3(λ) и Q (λ), позволяющие затем сделать некоторые обоснованные упрощения при определении отдельных оптических и электрофизических параметров полупроводникового материала, как правило сильно изменившихся в готовом солнечном элементе (по сравнению с исходными значениями) в ходе многочисленных термообработок во время длительного процесса изготовления элементов. Исходным моментом при выводе этих формул служат уравнения непрерывности, записываемые без учета поля[5] и с учетом его: в уравнения включаются члены, описывающие возрастание концентрации неосновных носителей заряда в единице, объема полупроводника при диффузии из окружающих областей материала, а также определяющие количество неосновных носителей, теряемых за счет рекомбинации, выражающие процесс генерации избыточных неосновных носителей светом или отражающие влияние электростатического поля и его градиента.
