Все это следует учитывать, помня, что к строительству вегетария замкнутой системе жизнеобеспечения нужно подойти серьезно и творчески. Для всех конструктивных материалов подойдет фундамент, описанный выше. Особенно удобны вставленные в столбики куски уголка (анкеры). К ним можно приварить металлические или прибить, привинтить деревянные стойки (рис. 15). Чем тщательнее установлены опорные уголки и чем они выше, тем проще выполнить эту операцию.
Рис 15. Сооружение деревянного каркаса:
а) Конструкция вегетария из дерева
Начнем со стоек. Тут предпочтителен брус сечением 10х10 см. Для крепления желательно использовать болты с шайбами и гайки, можно применить и длинные гвозди или шурупы.
Устанавливаем все девять стоек. Теперь на них можно водрузить балки, на которые будут опираться шпросы.
Размеры и форма шпросов приведены па рис.16. Если ваши заготовки имеют иные размеры, то это следует учесть, делая для них в балках необходимые прорези. Совпадение прорезей на балках и шпросах обеспечит монолитность конструкции, и, самое главное, стекла лягут не только на шпросы, но и на балки. Не будет щелей.
Рис. 16. Установка деревянных шпросов:
Балка
крепится к стойкам гвоздями, шкантами (деревянные гвозди, плотно вбитые в просверленные отверстия).
Желательно предварительно на земле или в мастерской прорезать и тщательно подогнать все элементы соединительных узлов.
Если вам нехватает столярного мастерства, шпросы можно установить, как показано на рис.17. Но тогда после остекления между шпросами и передней балкой будет щель. Ее можно устранить набивкой накладки из доски соответствующей толщины (или нескольких тарных дощечек), а также прокладкой из резины, ветоши. Однако это будет уже не то качество. На рисунке приведен вариант конструкции вегетария, где стойки бревна или толстые жерди, в которых выбраны (например, ручной циркулярной пилой) четверти для установки рам. А вот балки желательно сделать из бруса или нескольких сбитых досок.
Как вариант, показан столбчатый фундамент со стойками в виде вмурованных в бетонные подушки асбоцементных труб. Но не забудьте залить в эти трубы смолу, антисептик, гидроизоляцию.

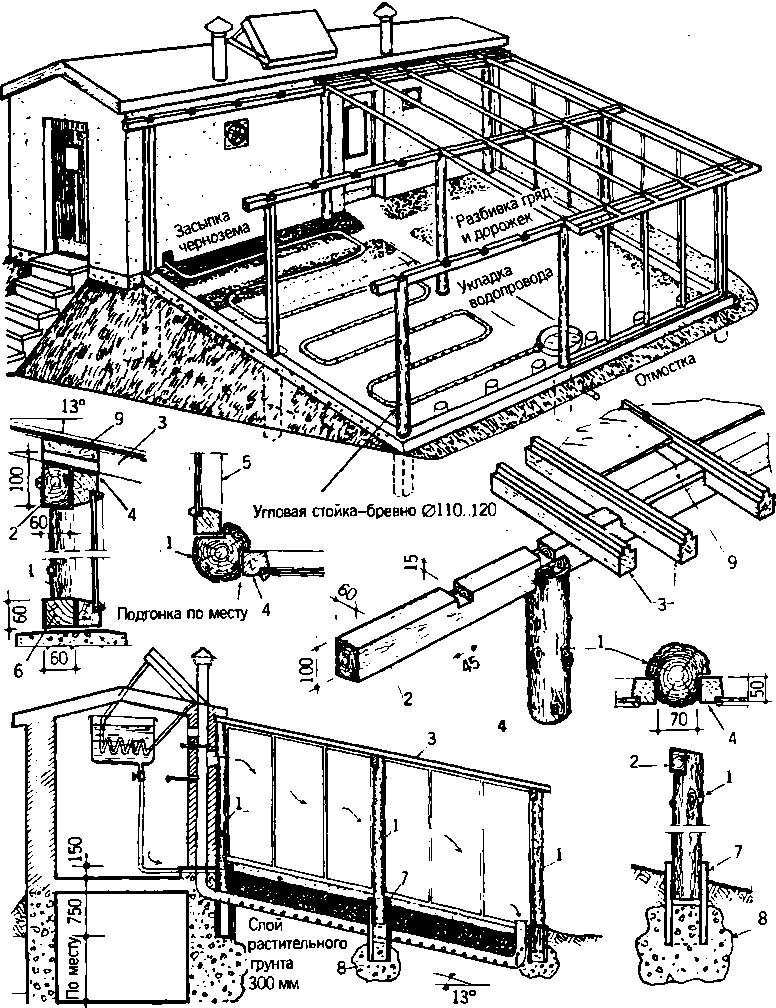

Рис. 17. Солнечный вегетарий со стойками из бревен:
1 стойка бревно 0 110120 мм. L= 2200 мм (9 шт) 2 несущая балкабрус 60x100 мм. L= 5800 мм (3 шт) 3 верхняя рама 2740x4500 мм (2 шт. левая и правая) 4 передняя рама 2630x1800 мм (2 шт) 5 боковая рама 4076x1800 (2 ил) б нижняя обвязка брус 60x60 мм. 1= 2630 мм (2 шт) 1=4076 мм (2 шт) 7 асбоцементная труба 0 120130 мм. 1.= 1200 мм (3 шт}. 800 мм (3 шт) 500 мм (3 шт) 8 бетонная пятка; 9 накладка 110x35 мм.
На рис.18 изображены передние и верхние деревянные рамы для вегетария площадью 20 кв. м. Заказать ли их, купить или сделать самому решать вам. Но напомним, что они не обязательны. Проще заготовить обычные шпросы с выбранными для стекла четвертями.
Рис. 18. Рамы к варианту солнечного вегетария со стойками из бревен:
б) Конструкция вегетария из металла
Рис. 19. Солнечный вегетарий из металла. Планы фундаментов: (а), кровли (б), стен(в).
Конструкция
боковых и передних рам такого вегетария изображена па рис.20, а узлы, детали и спецификация на рисунках 21, 22.
Рис. 20. Солнечный вегетарий из металла:
Спецификация
Рис 2L Солнечный вегетарий из металла. Узлы и детали:
Рис. 22. Солнечный вегетарий из металла. Узлы и спецификация:
Для
шпросов оптимальный профиль Т-образный. Но его можно заменить двумя сваренными между собой уголками или уголком, сваренным с полосой металла. Последний вариант позволит вам сэкономить несколько сот килограммов металла, что немаловажно. Стойки в виде колонн квадратного сечения выполнены из двух сваренных уголков.
Для борьбы с коррозией (влажность и тепло в вегетарий ее стимулируют) желательно сварку делать нержавеющей сталью, а всю конструкцию тщательно прогрунтовать и покрасить.
В настоящее время в продаже встречаются профили не только из черных металлов, но также из алюминия и его сплавов. Иметь их в своем распоряжении при строительстве вегетария очень перспективно.
Вопервых, конструкция из таких профилей легче, изящней, долговечней. Она собирается без сварки, с помощью резьбовых соединений.
Вовторых, становится возможным без щелей (что предотвратит инфильтрацию тепла) установить стекла. Для этого используют резиновые соединители, прокладки, уплотнения.
Вариант конструкции приведен на рис.23. Естественно, что подобных вариантов может быть много в зависимости от типа профильного материала и творческих возможностей строителя вегетария.
Строительство вегетария, совмещенного с современным жилым домом, требует применения алюминиевых профилей в первую очередь.
Рис. 23. Узлы солнечного вегетария из специальных металлических профилей. Привыкание вегетария к стене здания:
Узел 1 Крепление конька к стене здания:
1 шуруп с дюбелей 2 защитный кожух конька 2-образный профиль 40x35x25x4 мм 3 стекло на замазке: 4 шпрос крыши, Т-образный профиль 30x4 мм, конец срезан;. 5 коньковый прогон, Г-образный профиль 20x30x4 мм; 6 болт с потайной головкой М6х20, 7 крепежный уголок, прямоугольный профиль 30x4 мм. длина 70 мм, согнут.
