Башня удерживается в вертикальном положении четырьмя растяжками, которые через талрепы крепятся к выпускам арматуры бетонного фундамента.
Ветроколесо состоит из трех оптимально изогнутых частей. При скорости ветра порядка 0,5 м/сек оно вращает через редуктор роторы генераторов. Вырабатывается электрическое напряжение.
При такой конструкции ВЭС нет необходимости применять токосъемники, так как статоры генераторов находятся в башне и неподвижны. Изготовленный образец ВЭС с роторным ветроагрегатом показал высокие экономические и эксплуатационные характеристики.
Скорость ветра, при которой обеспечивается номинальная мощность генератора 7 кВт, составляет 7,5 м/сек.
Встроагрегат в рабочем состоянии выдерживает без разрушений порывы ветра со скоростью до 50 м/сек и более, устойчив к воздействию гололеда, снежных и песчаных бурь, не требует ориентирования на ветер.

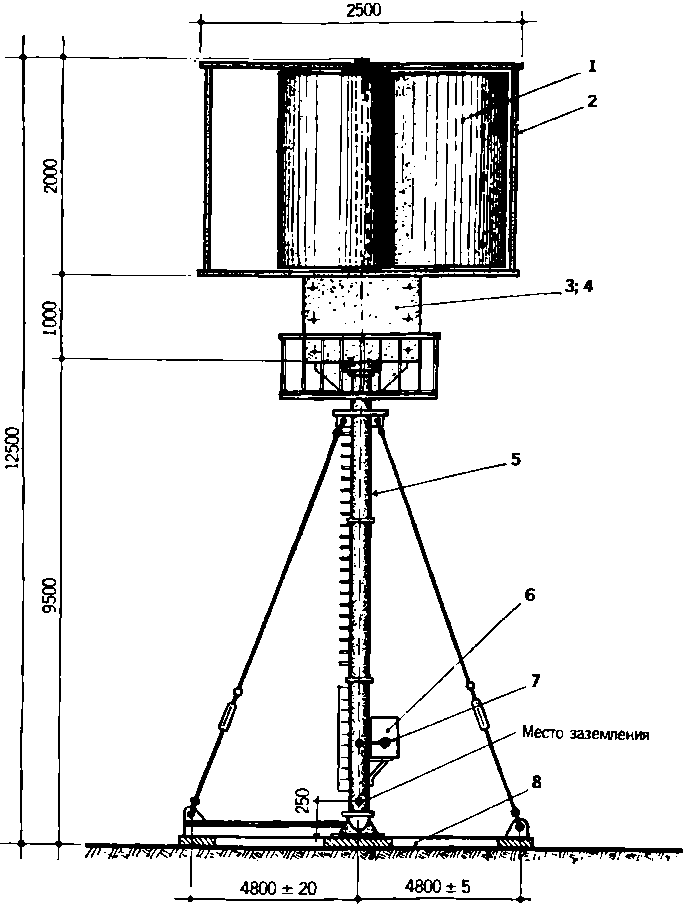

Рис 32. Роторная ветроэлектростанция:
1 ветроколесо; 2 рама; 3 редуктор; 4 генераторы; 5 башня с растяжками, 6 блок автоматики и подключения сети 7 кабель; 8 фундамент.
2.6. Печькалорифер для вегетария

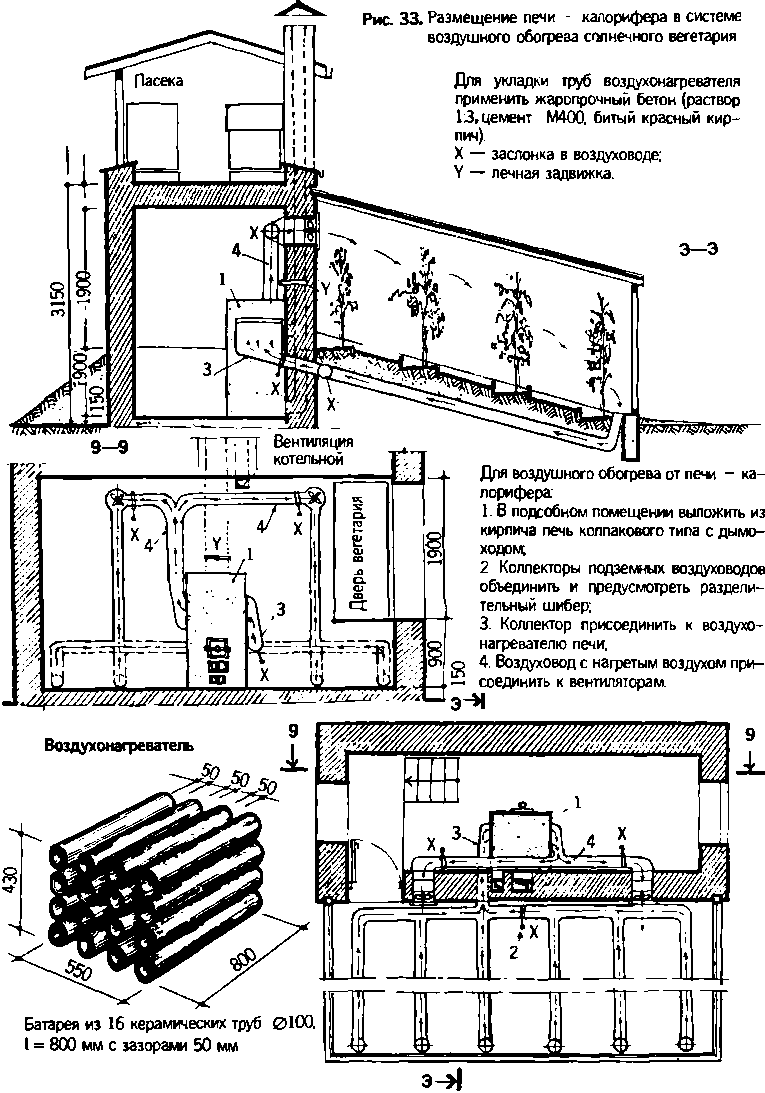

отопление теплиц не новинка. Оно может заменить резервное электрическое отопление и для вегетария, который используется круглогодично. Но каким образом построить и использовать печь, не нарушая принцип воздушного аккумулирования тепла в почве? Для этого может подойти только печькалорифер (рис. 33).
В чем ее особенности?
Плоские или трубчатые воздухонагреватели Печи, куда по короткому воздухопроводу для нагрева поступает холодный воздух Из нижней части объема вегетария, называют калорифером, а нижнее пространство, где горят дрова, уголь, торф, опилки и др., топливником. Под ним находится зольник.
Эффективность нагрева зависит от количества воздухонагревателей, то есть площади соприкосновения нагреваемого воздуха с горячей поверхностью каналов, омываемых дымовыми газами.
Нагреваясь, воздух по воздуховоду с другой стороны печи возвращается в вегетарий верхнюю его часть и, подхваченный штатной системой вентиляторов, распределяется во всем объеме, входит в подземные трубы, нагревает почву и вновь поступает для нагрева в калорифер.
Если для аккумулирования тепла необходимо организовать принудительную вентиляцию труб, то для подачи теплого (горячего) воздуха из печикалорифера может использоваться и естественная тяга. Для этого воздуховод выхода горячего воздуха должен находиться выше входа холодного воздуха; все воздуховоды должны быть короткими, с минимальным количеством поворотов. Применение дополнительного вентилятора, нагнетающего холодный воздух в печь, существенно увеличивает теплоотдачу печи.

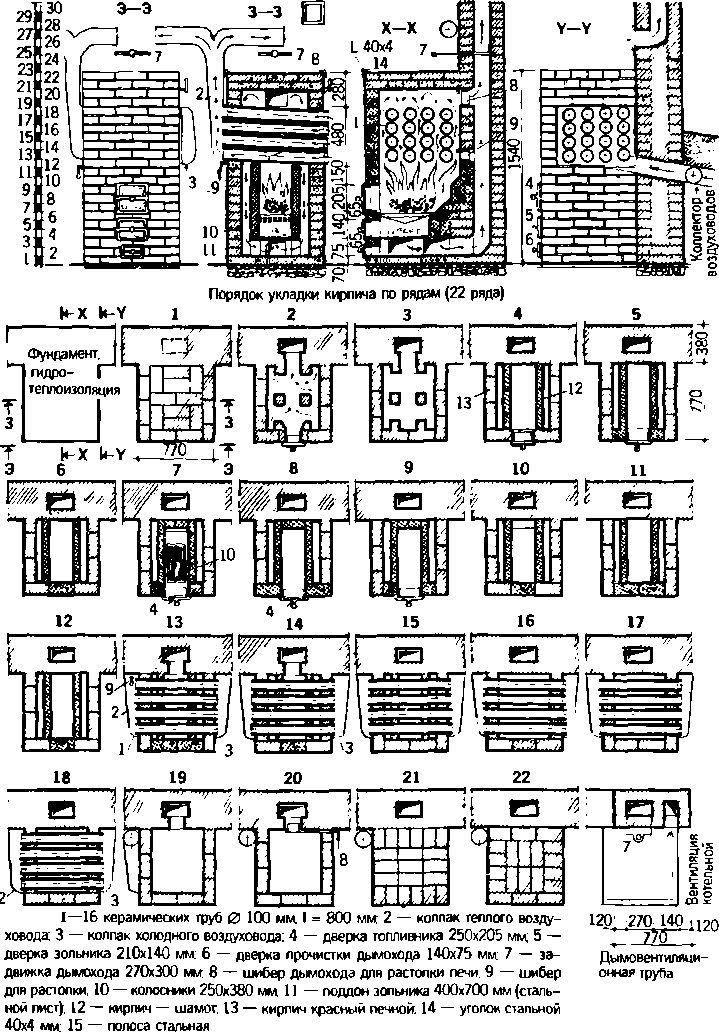

На рис.34 представлен вариант печикалорифера. Горячие газы из топливника, выложенного из огнеупорного кирпича, омывают поверхность воздушного калорифера и достигают вершины печи (колпака). Отдавшие большую часть тепла калориферу дымовые газы опускаются вниз по колпаку между наружными стенами из красного кирпича и огнеупорной кладкой топливника. Достигнув уровня зольника, газы через подзольник уходят в дымовую трубу.
Такое движение дымовых газой позволяет поддерживать тепло в топливнике. Он быстрее разогревается, коэффициент полезного использования топлива повышается. Размеры топливника из огнеупорного кирпича «на ребро»: ширина 380 мм, высота и глубина по 500 мм.
Если воздуховодные каналы калорифера выполнены из керамических дренажных труб, их укладывают с подъемом (по ходу воздуха) 1013°.
Рис 34. Печькалорифер Н. М. Лртюшенко.
Печь
устанавливают на фундамент с обязательной гидро и теплоизоляцией. Для этого используют рубероид и обработанную антисептиком доску.
Дымовая труба должна быть кирпичной, теплой. Если она возвышается над крышей на 11,5 м и имеет гладкую и ровную внутреннюю поверхность, тяга будет хорошей.
Для очистки печи от сажи необходимо в ее стенах установить дверцы или легко вынимаемый кирпич. Все каналы должны быть обмазаны глиняным раствором. Теплопроизводительность такой печи 1800 ккал/час. Она может работать более 12 часов без присмотра. Автор печи Н. М. Артюшенко.

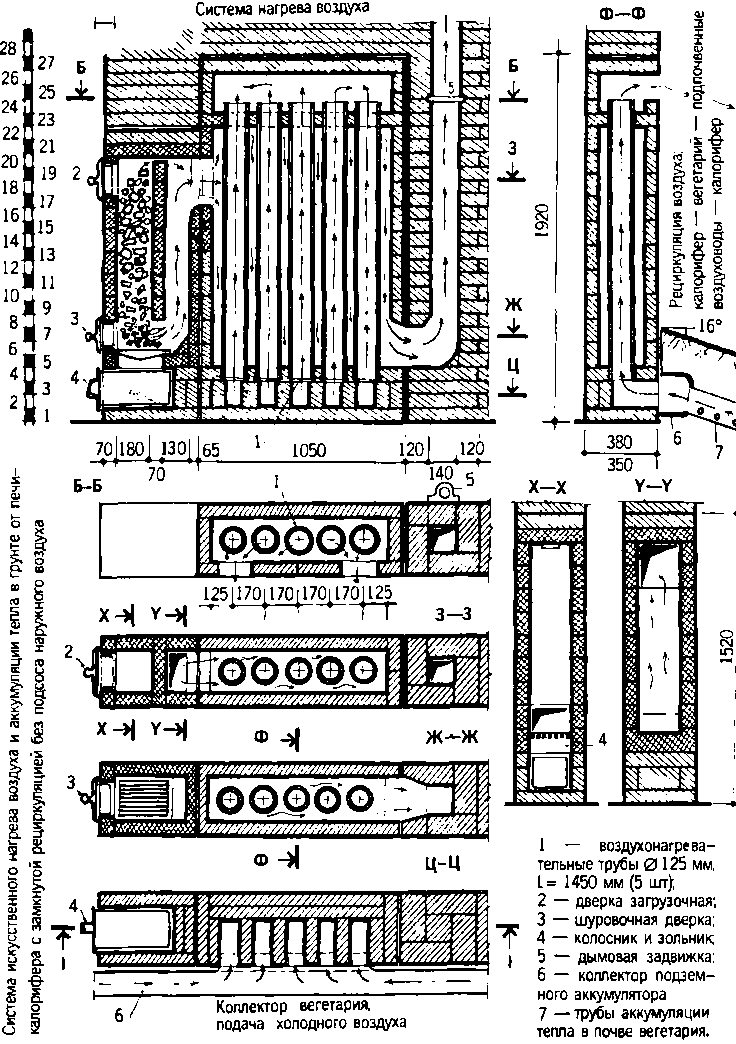

На рис.35 изображена печькалорифер «Тепло» конструкции В. П. Протопопова. Она состоит из трех основных частей: топливника длительного горения (2, 3, 4), воздухонагревателя, или калорифера (1), и дымохода. Взаимное расположение этих частей может быть различным, в зависимости от условий эксплуатации.
Рис. 35. Вариант печикалорифера В. П. Протопопова:
Длина топливника длительного горения 50 см, ширина равна ширине калорифера 35 см, высота 152 см. Поперечная вертикальная перегородка разделяет топливник на две части: переднюю бункер с загрузочной и шуровочной дверцами и заднюю камеру горения. Внизу находится колосниковая решетка, под ней зольник.
Воздухонагреватель представляет собой узкую камеру, через которую одновременно сверху вниз и вдоль проходят дымовые газы. Внутри камеры проложены вертикальные трубы. Нагретый воздух поднимается по трубам и выходит в верхний сборный канал, откуда по воздухопроводам может быть отведен в систему отопления вегетария.
Для воздухонагревателя такой печи лучше использовать металлические трубы: чугунные канализационные, водопроводные или стальные водогазопроводные. Можно и асбестоцементные, однако воздух в них нагревается дольше. Диаметр труб 100125 мм, длина 145 см. В печь нужно вмонтировать пять труб.
